Модели с карбюраторами
1. Отсоедините отрицательный кабель от аккумуляторной батареи.
2. Открутите барашковые гайки с крышки фильтра, снимите крышку, фильтрующий элемент (см. Главу 1).
3. Пометьте и отсоедините все шланги.
4. Отверните гайки крепления корпуса фильтра к карбюратору и болты крепления кронштейнов к крышке распредвала. Снимите защитный экран (если установлен) и поднимите корпус фильтра.

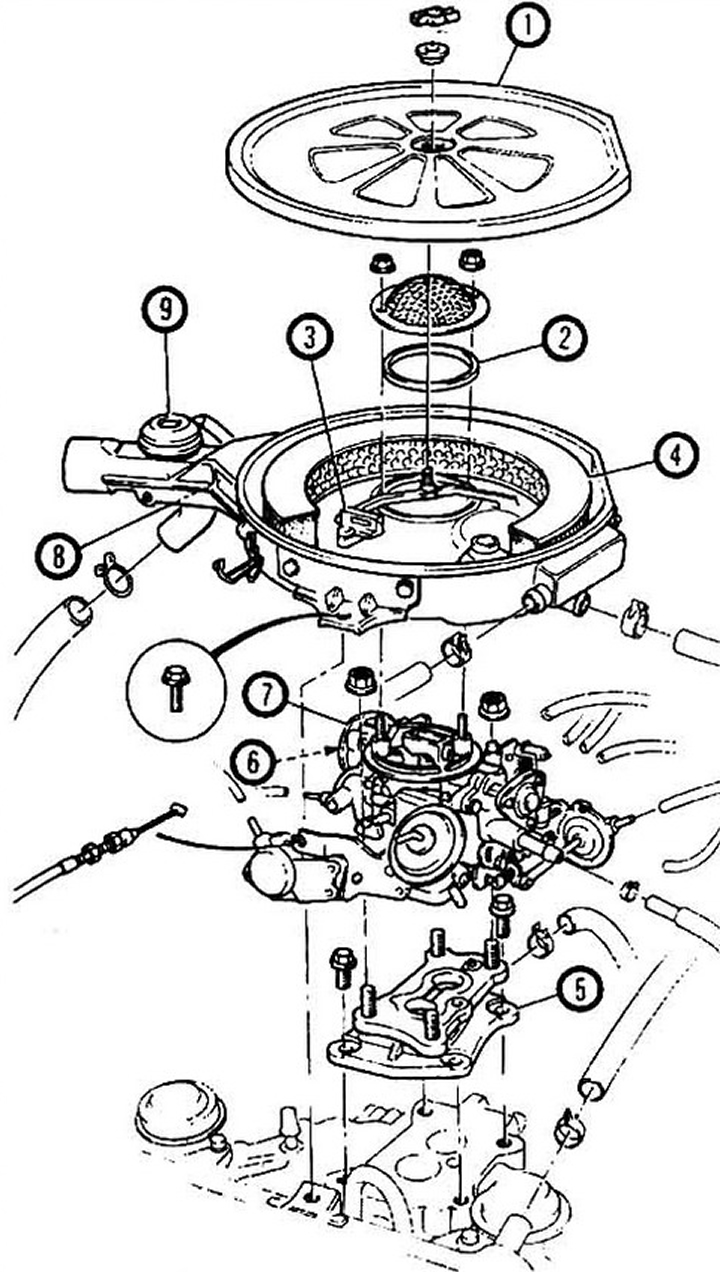

Рис. 7.4 (справа) Сборка воздушного фильтра (модели с карбюратором): 1 - крышка фильтра; 2 - прокладка; 3 - кронштейн; 4 - фильтрующий элемент; 5 - проставка; 6 - клапан холостого хода; 7 - автомат прогрева; 8 - датчик температуры; 9 - клапан управления теплым/холодным воздухом на впуск.
5. Установка производится в обратном снятию порядке.
Модели с впрыском топлива
6. Отсоедините отрицательный кабель от аккумуляторной батареи.
7. Снимите крышку воздушного фильтра и фильтрующий элемент (см. Главу 1).
8. Пометьте и снимите все шланги с корпуса воздушного фильтра.

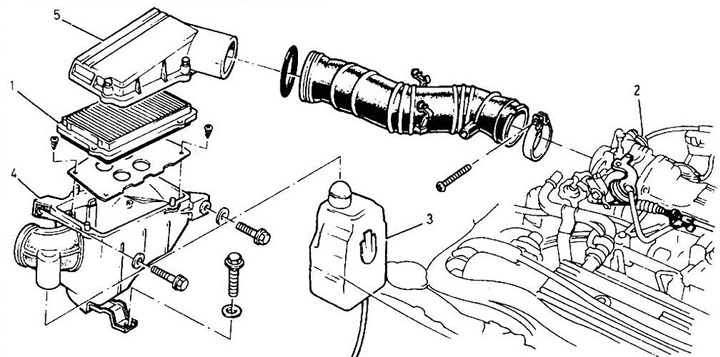

Рис. 7.8 Сборка воздушного фильтра (модели с впрыском топлива): 1 - фильтрующий элемент; 2 - корпус дроссельной заслонки; 3 - резонатор; 4 - корпус воздушного фильтра; 5 - крышка фильтра.
9. Отстегните застежки и снимите кожух.
10. Установка производится в обратном снятию порядке.
