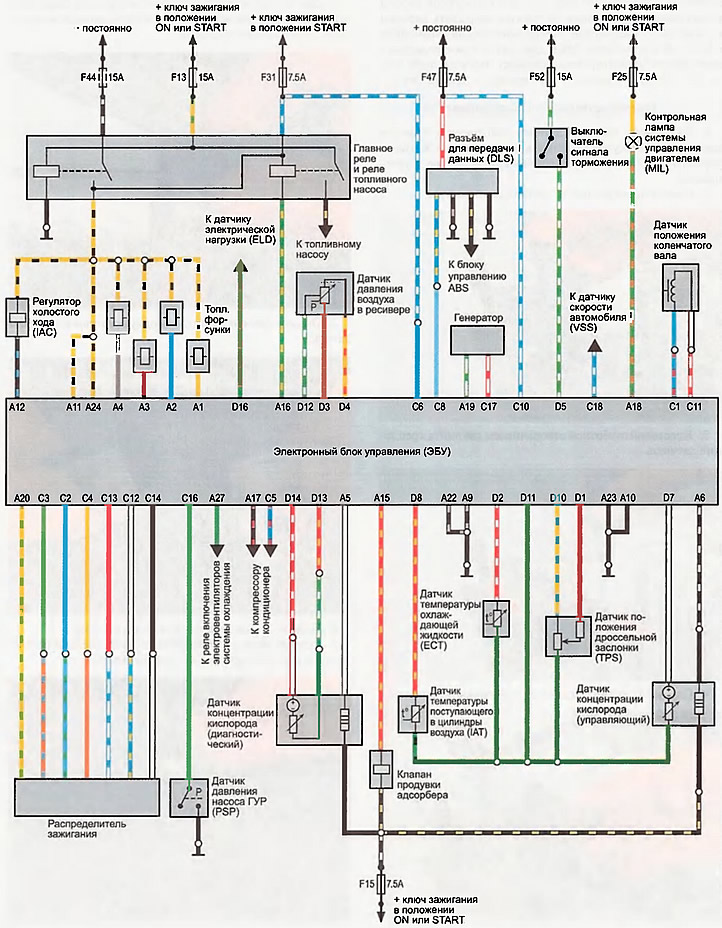

Схема системы управления двигателем (автомобили выпуска 1995-1997 г)
Схема системы управления двигателем (автомобили выпуска 1995-1997 г)
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Эта информация была проверена: Михаил Евгеньевич Копасов
Схема включения электроприводов блокировки замков дверей
Схема включения электростеклоподъемников
Схема включения стеклоочистителей и стеклоомывателей
Схема включения сигналов торможения и фонарей заднего хода
Схема соединений приборов освещения и световой сигнализации
Схема топливного насоса, звуковых сигналов и вентиляторов системы охлаждения
Схема системы запуска и системы заряда аккумуляторной батарей
Схема включения электростеклоподъемников
Схема включения стеклоочистителей и стеклоомывателей
Схема включения сигналов торможения и фонарей заднего хода
Схема соединений приборов освещения и световой сигнализации
Схема топливного насоса, звуковых сигналов и вентиляторов системы охлаждения
Схема системы запуска и системы заряда аккумуляторной батарей
