Semnale de testare la intrarea indicatorului
Această zonă conține componentele sistemului de reținere suplimentară (SRS). Examinați locațiile componentelor SRS, măsurile de siguranță și procedurile înainte de a efectua orice reparație sau întreținere.
1. Scoateți ansamblul grupului de instrumente de pe tabloul de bord (vezi cap. "Corp"), apoi deconectați conectorii A (22 pini) și B (16 pini) de la ansamblul grupului de instrumente.
2. Verificați dacă conectorii și contactele asigură o conexiune strânsă.
3. Dacă știfturile sunt îndoite, slăbite sau ruginite, corectați problema și retestați sistemul.

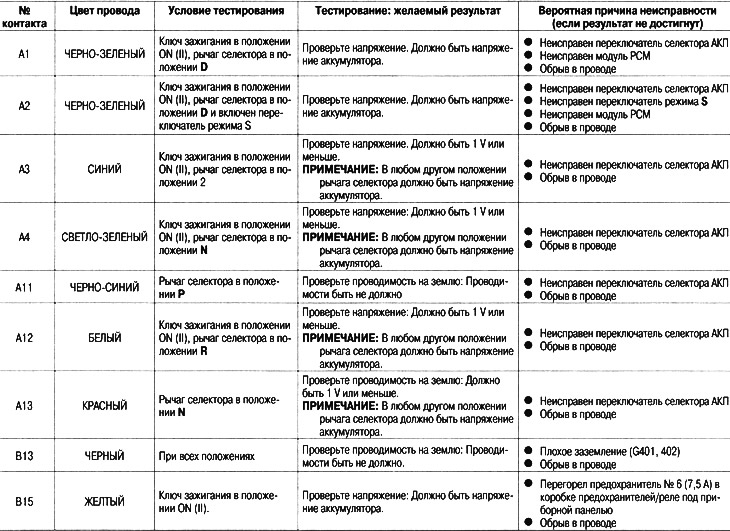

4. Testați următoarele semnale la intrarea conectorilor A (22 pini) și B (16 pini) ai panoului de instrumente.
5. Dacă testul de intrare are succes, dar indicatorul este defect, înlocuiți placa de circuit.
Conector pentru grupul de instrumente
Conector mamă pe partea hamului
