Тестване на сигнали на индикаторния вход
Тази зона съдържа компонентите на допълнителната система за обезопасяване (SRS). Прегледайте местоположението на компонентите на SRS, предпазните мерки и процедурите, преди да извършите ремонт или поддръжка.
1. Отстранете модула на арматурното табло от арматурното табло (вижте гл. "Тяло"), след това изключете съединители A (22-пинов) и B (16-пинов) от модула на арматурното табло.
2. Проверете дали съединителите и контактите осигуряват плътна връзка.
3. Ако щифтовете са огънати, разхлабени или ръждясали, коригирайте проблема и тествайте отново системата.

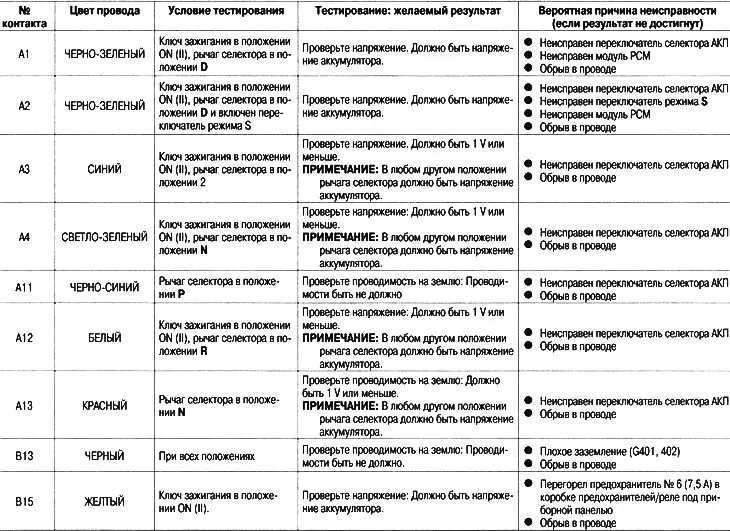

4. Тествайте следните сигнали на входа на съединители A (22-пинов) и B (16-пинов) на арматурното табло.
5. Ако входният тест е успешен, но индикаторът е дефектен, сменете печатната платка.
Конектор на арматурното табло
Женски конектор от страната на кабелния сноп
