Праверка стану і замена датчыка хуткасці руху аўтамабіля (VSS)

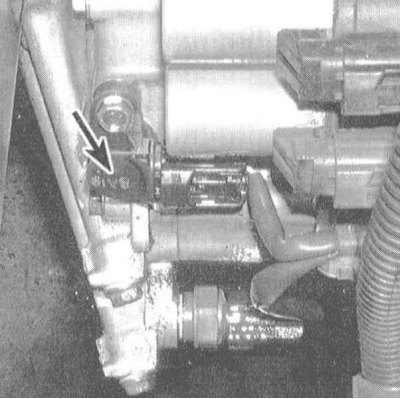

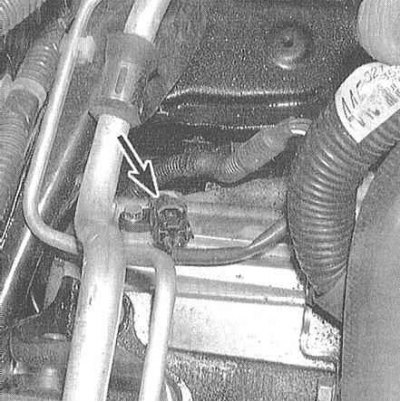

VSS усталяваны на картэры трансмісіі і ўяўляе сабой датчык з пераменным магнітным супрацівам, пачатковец выпрацоўваць імпульсы напругі, як толькі хуткасць руху аўтамабіля перавальвае за значэнне 4.8 км/ч (3 мілі ў гадзіну). Імпульсы з датчыка паступаюць на РСМ і выкарыстоўваюцца модулем пры кіраванні працягласцю часу адчынення інжэктараў упырску паліва і пераключэннем трансмісіі. На мадэлях з РКПП выкарыстоўваецца адзін VSS, на мадэлях, абсталяваных АТ, прадугледжана два датчыка хуткасці: адзін злучаны з другасным валам скрынкі перадач, другі, з прамежкавым валам, і вынахад любога з іх з ладу прыводзіць да праблем з пераключэннем трансмісіі.

Праверка

Мадэлі з РКПП

1. Разлучыце раз'ём джгута электраправодкі датчыка. Вальтметрам вымерайце напругу на раздыме (з боку джгута). Дадатны мац вальтметра варта падлучаць да клемы чорна-жоўтага провада, адмоўны - да масы. На раздыме павінна мець месца напруга батарэі. Калі сілкаванне адсутнічае, праверце стан электраправодкі VSS на ўчастку паміж датчыкам і мантажным блокам засцерагальнікаў (злева пад панэллю прыбораў). Пераканайцеся таксама ў спраўнасці ўласна засцерагальніка. Пры дапамозе омметра праверце наяўнасць праводнасці паміж клемай чорнага провада раздыма і масай. Калі праводнасць адсутнічае, праверце стан чорнага провада і якасць яго клемных злучэнняў.

2. Паддамкаркайце перадок аўтамабіля і ўсталюеце яго на падпоркі. Падопрыце супрацьадкатнымі чаравікамі заднія колы і перавядзіце трансмісію ў нейтральнае становішча. Падлучыце да VSS электраправодку, уключыце запальванне (рухавік не запускайце) і паспрабуйце вальтметрам клему сігнальнага (сіне-белага) правады са зваротнага боку раздыма (адмоўны мац падлучыце да масы кузава). Утрымліваючы адно з перадпакояў колаў нерухомым,


уручную паварочвайце процілеглае, - напруга павінна вагацца ў межах ад нуля да 5 У, у адваротным выпадку заменіце VSS.

Мадэлі з АТ

3. Адлучыце электраправодку ад адпаведнага датчыка скорасці. Пры дапамозе омметра вымерайце супраціў паміж двума клемамі датчыка. Намінальнае значэнне складае прыблізна 400÷600 Ом, - у адваротным выпадку заменіце датчык.

Замена

1. Адлучыце ад датчыка скорасці электраправодку.

2. Вывярніце крапежную шрубу і зніміце датчык з картара трансмісіі.

3. Устаноўка праводзіцца ў зваротным парадку. Не забудзьцеся замяніць ушчыльняльнае кольца.
