4-цыліндравыя мадэлі
Праверка
1. Выключыце запальванне (ключ павінен быць павернуты ў становішча OFF).
2. Зніміце з размеркавальніка вечка, лятунок і ахоўны экран.
3. Разлучыце электрычныя раздымы першаснага контуру шпулі запальвання.

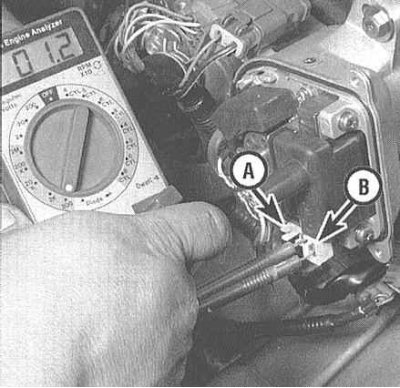

4. Пры дапамозе омметра вымерайце супраціўленне паміж клемамі (А і В) першаснай абмоткі шпулькі. Параўнайце вынік вымярэння з патрабаваннямі Спецыфікацый.
 |
 |

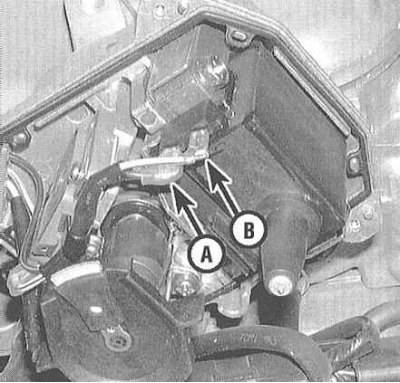

5. Затым замерце супраціў паміж дадатнай клемай першаснай абмоткі (А) і клемай другаснай абмоткі. Ізноў параўнайце вынік з патрабаваннямі Спецыфікацый.
6. Памятайце, што нарматыўныя значэнні супраціўлення абмотак змяняюцца з тэмпературай. У Спецыфікацыях прыведзены намінальныя значэнні, характэрныя для тэмпературы шпулькі 21°C.
7. Калі ў любой з апошніх двух праверак вынік вымярэння выходзіць за межы дапушчальнага дыяпазону, заменіце шпульку запальвання.
Замена
1. Адлучыце адмоўны провад ад батарэі.
Увага! Калі ўсталяваная на аўтамабілі стэрэасістэма абсталявана ахоўным кодам, перш чым адлучаць батарэю пераканайцеся ў тым, што размяшчаеце правільнай камбінацыяй для ўводу аўдыёсістэмы ў дзеянне!
2. Зніміце з размеркавальніка вечка і ахоўны экран (пры адпаведнай камплектацыі) (гл. Главу Наладкі і бягучае абслугоўванне). Адлучыце правады ад клем першаснага контуру шпулькі.
3. Вывярніце два крапежных шрубы і выміце шпульку запальвання са зборкі размеркавальніка.
4. Устаноўка праводзіцца ў зваротным парадку.
6-цыліндравыя мадэлі
Праверка
1. Выключыце запальванне (ключ павінен быць павернуты ў становішча OFF).
2. Адлучыце ВВ провад ад клемы другаснай абмоткі (шпулькавай).
3. Зніміце 3-кантактны раз'ём з першасных клем шпулькі запальвання.
4. Пры дапамозе омметра вымерайце супраціўленне паміж клемамі (1 і 3 першаснай абмоткі шпулькі. Параўнайце вынік вымярэння з патрабаваннямі Спецыфікацый.
5. Падлучыце амметр паміж сярэдняй клемай (2) і клемай другаснай абмоткі. Параўнайце вынік вымярэння з патрабаваннямі Спецыфікацый.
6. Памятайце, што нарматыўныя значэнні супраціўлення абмотак змяняюцца з тэмпературай. У Спецыфікацыях прыведзены намінальныя значэнні, характэрныя для тэмпературы шпулі 21°C.
7. Калі ў любой з апошніх двух праверак вынік вымярэння выходзіць за межы дапушчальнага дыяпазону, заменіце шпульку запальвання.
Замена
1. Адлучыце адмоўны провад ад батарэі.
Увага! Калі ўсталяваная на аўтамабілі стэрэасістэма абсталявана ахоўным кодам, перш чым адлучаць батарэю пераканайцеся ў тым, што размяшчаеце правільнай камбінацыяй для ўводу аўдыёсістэмы ў дзеянне!
2. Адлучыце ад шпулькі запальвання электраправодку.
3. Вывярніце крапежныя балты і зніміце шпульку запальвання.
4. Устаноўка праводзіцца ў зваротным парадку.
(Звярніцеся да першакрыніцы на сайце: «HondaBook.ru»)
