Змест: Праверка ⇊ Замена ⇊
Папярэджанне! Разгляданыя ў гэтым Кіраўніцтве мадэлі аўтамабіляў абсталяваны сістэмай дадатковай бяспекі (SRS). Перш чым прыступаць да выканання якіх-небудзь прац зблізку блока падушкі бяспекі, рулявой калонкі ці прыборнай панэлі, адключайце SRS у пазбяганне атрымання траўмаў пры выпадковым яе спрацоўванні (гл. Раздзел Падушкі бяспекі - агульная інфармацыя). Электраправодку ланцуга SRS лёгка адрозніць па жоўтым колеры ізаляцыі.
Зніміце кажухі рулявой калонкі і каленны ўпор (гл. Главу Кузаў).
Праверка
1. Адлучыце ад батарэі спачатку адмоўны провад, затым дадатны.
Увага! Калі ўсталяваная на аўтамабілі стэрэасістэма абсталявана ахоўным кодам, перш чым адлучаць батарэю пераканайцеся ў тым, што размяшчаеце правільнай камбінацыяй для ўводу аўдыёсістэмы ў дзеянне!
2. Зніміце ніжнюю секцыю панэлі прыбораў з кіроўчага боку аўтамабіля (гл. Главу Кузаў). Рухаючыся па джгуце электраправодкі ад выключальніка запальвання ўніз уздоўж рулявой калонкі да левага мантажнага блока, разлучыце электрычны раздым.
3. Праверце раз'ём на наяўнасць праводнасці паміж кантактнымі клемамі ў кожным з палажэнняў ключа запальвання.
4. Пры выяўленні парушэнняў у размеркаванні праводнасці заменіце выключальнік.
5. Пераканайцеся ў шчыльнасці пасадкі цыліндру замка ва ўсіх палажэннях ключа і правільнасці размяшчэння маркіроўкі. Зношаны замак падзеліць замене.
Замена
Выключальнік запальвання
1. Адлучыце ад батарэі спачатку адмоўны провад, затым дадатны.
Увага! Калі ўсталяваная на аўтамабілі стэрэасістэма абсталявана ахоўным кодам, перш чым адлучаць батарэю пераканайцеся ў тым, што размяшчаеце правільнай камбінацыяй для ўводу аўдыёсістэмы ў дзеянне!
2. Зніміце верхнюю і ніжнюю секцыі кажуха рулявой калонкі (гл. Главу Кузаў).
3. Устаўце ключ у замак і павярніце яго ў становішча LOCK (Блакіроўка).

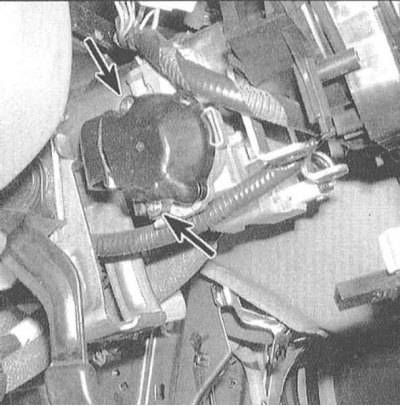

4. Вывярніце два крапежных шрубы і зніміце зборку выключальніка з рулявой калонкі.
Цыліндр замка
1. Зніміце верхнюю і вечкі кажуха рулявой калонкі і ніжнюю секцыю аздаблення панэлі прыбораў (гл. Главу Кузаў).
2. Аддайце крапежныя гайкі і апусціце калонку. Пры адпаведнай камплектацыі аўтамабіля разлучыце раздымы электраправодкі зборкі імабілізацыі запуску.
3. Зборка замка замацавана ў калонцы двума нітамі са зрэзнымі галоўкамі, якія неабходна высвідраваць (скарыстайцеся свердзелам на 4.8 мм).
4. Адпусціце хамут і зніміце цыліндр замкавай зборкі з рулявой калонкі. Пры якая адпавядае камплектацыі аўтамабіля зніміце са старога цыліндру блок імабілізацыі запуску. Перастаўце імабілізатар на новы цыліндр.
Заўвага. Пры замене па якой-небудзь прычыне прылады імабілізацыі запуску неабходна перапраграмаваць модуль кіравання (РСМ) ва ўмовах станцыі тэхабслугоўвання.
5. Завядзіце зменны цыліндр на штатнае месца (без ключа) і трывала зацягніце новыя крапежныя балты.
6. Устаўце ключ у цыліндр і пераканайцеся ў спраўнасці функцыянавання зборкі.
7. Зацягніце крапежныя балты да зразання іх галовак. Пры адпаведнай камплектацыі аўтамабіля падлучыце электраправодку да прылады імабілізацыі запуску.
8. Далейшая зборка праводзіцца ў парадку, зваротным парадку дэмантажу адпаведных кампанентаў.
9. У заключэнне падключыце батарэю (спачатку станоўчы провад, затым адмоўны).
