Зняцце і ўстаноўка аддзелачных секцый панэлі прыбораў (Honda Accord 6)

Папярэджанне! Разгляданыя ў гэтым Кіраўніцтве мадэлі аўтамабіляў абсталяваны сістэмай дадатковай бяспекі (SRS). Перш чым прыступаць да выканання якіх-небудзь прац зблізку блока падушкі бяспекі, рулявой калонкі ці прыборнай панэлі, адключайце SRS у пазбяганне атрымання траўмаў пры выпадковым яе спрацоўванні (гл. Главу Бартавое электраабсталяванне). Электраправодку ланцуга SRS лёгка адрозніць па жоўтым колеры ізаляцыі.

Адлучыце адмоўны провад ад батарэі.

Увага! Калі ўсталяваная на аўтамабілі стэрэасістэма абсталявана ахоўным кодам, перш чым адлучаць батарэю пераканайцеся ў тым, што размяшчаеце правільнай камбінацыяй для ўводу аўдыёсістэмы ў дзеянне!

Абліцоўванне прыборнага шчытка

1. Пры адпаведнай камплектацыі аўтамабіля апусціце рулявую калонку ў ніжняе становішча.

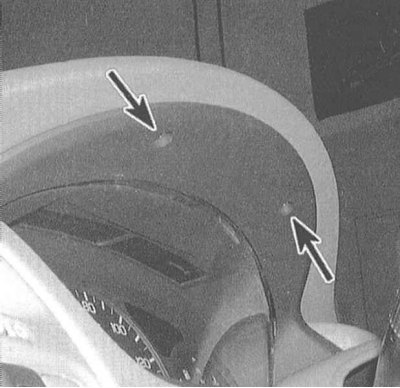

2. Вывярніце два крапежных шрубы ў верхняй частцы абліцоўвання.

3. Акуратна поддевая адвёрткай, адпусціце фіксатары і аддзеліце ніжнюю частку абліцоўвання шчытка ад панэлі прыбораў. Каб не падрапаць паверхню панэлі заляпіце джала адвёрткі скотчам.


4. Устаноўка праводзіцца ў зваротным парадку. Прасочыце за надзейнасцю зашчоўквання фіксатараў.

Каленны ўпор

1. Зніміце пярэдняе вечка цэнтральнай кансолі (гл. Раздзел Зняцце і ўстаноўка цэнтральнай кансолі).

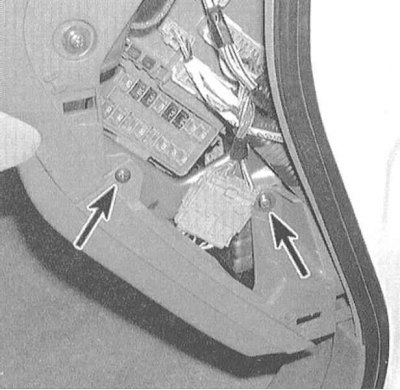

2. Паддзеўшы, зніміце пластмасавае вечка мантажнага блока засцерагальнікаў злева пад панэллю прыбораў. Вывярніце два размешчаных пад вечкам крапежных шрубы.

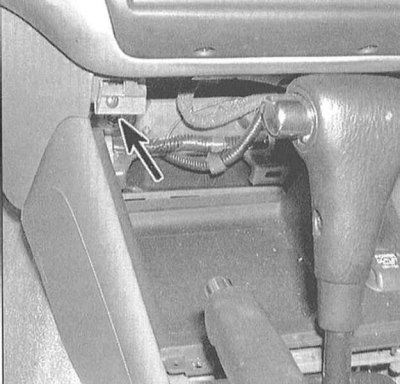

3. Вывярніце правую верхнюю шрубу мацавання каленнага ўпора, затым падчапіце зборку, адпускаючы крапежныя фіксатары.

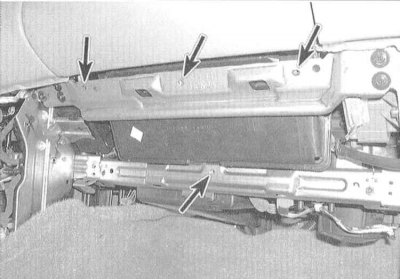

4. Калі неабходна забяспечыць доступ да размешчаных пад панэллю прыбораў кампанентаў, вывярніце ніты мацавання рабра калянасці зборкі каленнага ўпора. Адцягніце ніжні бок рабра і выміце зборку з салона аўтамабіля.


5. Устаноўка праводзіцца ў зваротным парадку.

Цэнтральная секцыя

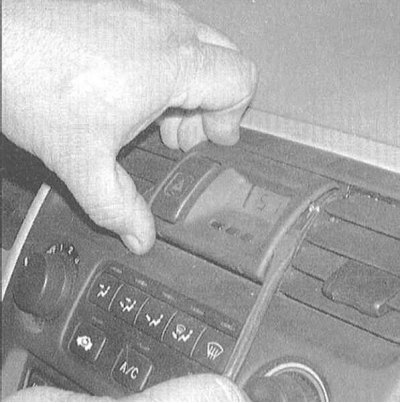

1. Падчапіўшы абкручанай скотчам адвёрткай, зніміце абліцоўванне зборкі панэльных гадзін.

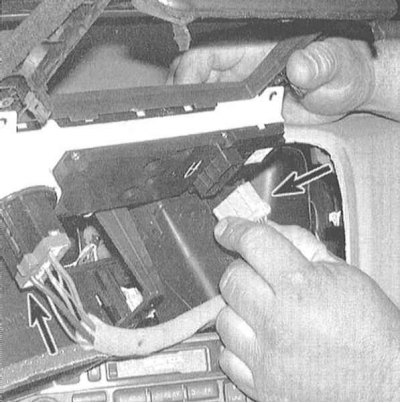

2. Вызваліўшы абліцоўванне, разлучыце раздымы электраправодкі гадзінніка і выключальніка аварыйнай сігналізацыі.

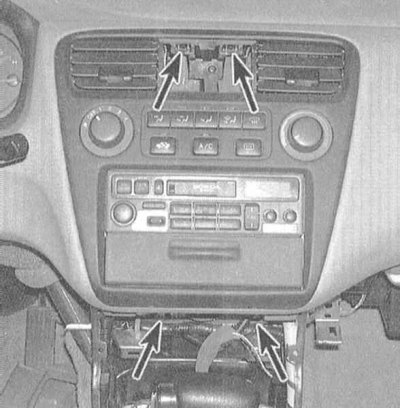

3. Вывярніце шрубы мацавання цэнтральнай секцыі панэлі прыбораў. Адзін з шруб размешчаны ў верхнім выманні пад пасадку абліцоўвання гадзін, два - знізу. Пакінутая частка панэлі мацуецца пасродкам пластмасавых фіксатараў.



4. Панэль кіравання функцыянаваннем ацяпляльніка/кандыцыянера паветра мацуецца да панэлі прыбораў пры дапамозе ўкручаных ззаду шруб. Вызваліце панэль са свайго пасадкавага гнязда, адлучыце электраправодку і зніміце зборку.


5. Устаноўка праводзіцца ў зваротным парадку.

Правая ніжняя секцыя панэлі прыбораў, рэчавы скрыню

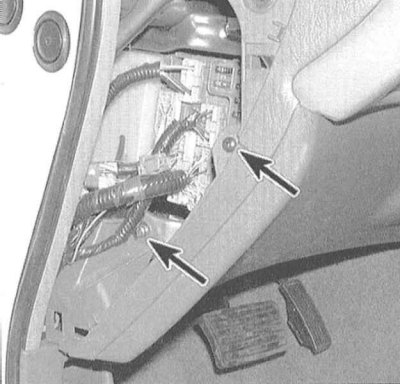

1. Зняцце ніжняга бакавой вечка з пасажырскага боку панэлі прыбораў вырабляецца аналагічна зняццю зборкі каленнага ўпора. Паддзеўшы, зніміце кантавое вечка панэлі прыбораў (з мэтай забеспячэння доступу адкрыйце пасажырскую дзверы) і вывярніце два крапежных шрубы. Трэці шруба размешчаны ў левым верхнім куце панэлі.

2. Падкранаючы ніжні край панэлі, па чарзе адпусціце фіксатары яго мацавання. Зніміце панэль.



3. Вывярніце шрубы мацавання ніжняга краю зборкі рэчавай скрыні.

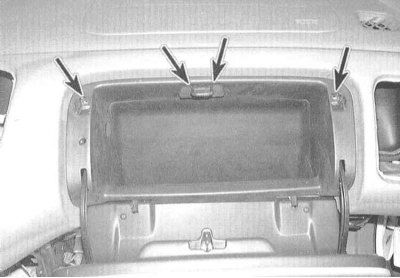

4. Адкрыйце дзверцы скрыні, пры дапамозе адвёрткі зніміце пластмасавыя заглушкі і вывярніце шрубы мацавання верхняга краю зборкі.

5. Адцісніце завесы дзверцаў рэчавай скрыні па кірунку сябар да сябра з мэтай адпушчэння крапежных фіксатараў, затым пацягніце зборку ўніз і вонкі, вызваляючы яе з панэлі.

Заўвага. Вызваліўшы зборку рэчавай скрыні з панэлі, разлучыце раздым электраправодкі яе падсвятлення.

6. Устаноўка праводзіцца ў зваротным парадку.
