Папярэджанне! Разгляданыя ў гэтым Кіраўніцтве мадэлі аўтамабіляў абсталяваны сістэмай дадатковай бяспекі (SRS). Перш чым прыступаць да выканання якіх-небудзь прац зблізку блока падушкі бяспекі, рулявой калонкі ці прыборнай панэлі, адключайце SRS у пазбяганне атрымання траўмаў пры выпадковым яе спрацоўванні (гл. Раздзел Падушкі бяспекі - агульная інфармацыя). Электраправодку ланцуга SRS лёгка адрозніць па жоўтым колеры ізаляцыі.
Камбінаваны подрулевой перамыкач кіравання асвятляльнымі прыборамі
Праверка
1. Камбінаваны сцяблінкавы перамыкач размешчаны на левым боку рулявой калонкі і забяспечвае кіраванне функцыянаваннем паказальнікаў паваротаў/аварыйнай сігналізацыі, галаўных фар, диммера і паркавальных агнёў.
2. Зніміце перамыкач.
3. Пры дапамозе омметра ці абсталяванай індывідуальнай крыніцай сілкавання лямпы-пробніка праверце правільнасць размеркавання праводнасці паміж клемамі перамыкача ў розных яго палажэннях. У выпадку выяўлення парушэнняў заменіце перамыкач.
Замена
1. Адлучыце адмоўны провад ад батарэі і пачакайце не менш за тры хвіліны, перш чым прыступаць да дэмантажу накладкі.
Увага! Калі ўсталяваная на аўтамабілі стэрэасістэма абсталявана ахоўным кодам, перш чым адлучаць батарэю пераканайцеся ў тым, што размяшчаеце правільнай камбінацыяй для ўводу аўдыёсістэмы ў дзеянне!
2. Зніміце каленны ўпор і вечкі рулявой калонкі (гл. Главу Кузаў).

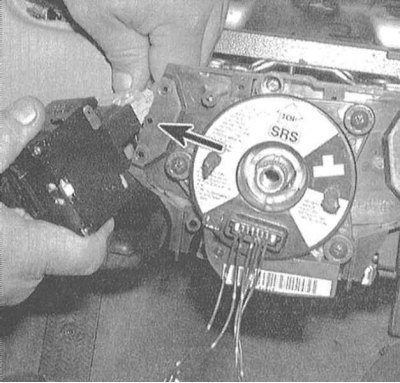

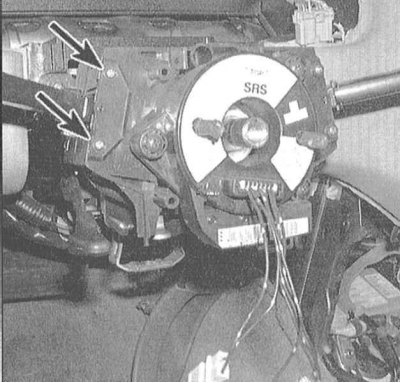

3. Вывярніце крапежныя шрубы, разлучыце раздымы электраправодкі і зніміце зборку перамыкача з рулявой калонкі.
 |
 |
4. Устаноўка праводзіцца ў зваротным парадку.
Подрулевой перамыкач кіравання функцыянаваннем ачышчальнікаў/амывальнікаў ветравога шкла
Праверка
1. Перамыкач размешчаны пад рулявым колам справа на рулявой калонцы.
2. Зніміце перамыкач.
3. Пры дапамозе омметра ці абсталяванай індывідуальнай крыніцай сілкавання лямпы-пробніка праверце правільнасць размеркавання праводнасці паміж клемамі перамыкача ў розных яго палажэннях. У выпадку выяўлення парушэнняў заменіце перамыкач.
Замена
1. Адлучыце адмоўны провад ад батарэі і пачакайце не менш за тры хвіліны, перш чым прыступаць да дэмантажу накладкі.
Увага! Калі ўсталяваная на аўтамабілі стэрэасістэма абсталявана ахоўным кодам, перш чым адлучаць батарэю пераканайцеся ў тым, што размяшчаеце правільнай камбінацыяй для ўводу аўдыёсістэмы ў дзеянне!
2. Зніміце каленны ўпор і вечкі рулявой калонкі (гл. Главу Кузаў).

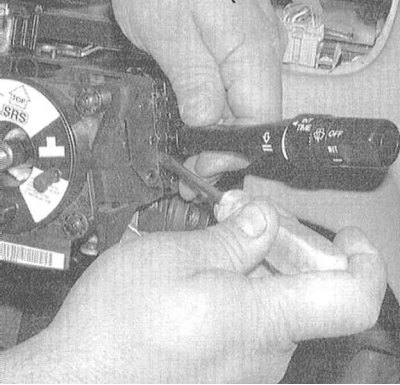

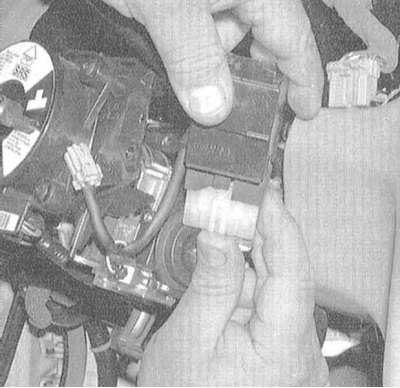

3. Вывярніце крапежныя шрубы, разлучыце раздымы электраправодкі і зніміце зборку перамыкача з рулявой калонкі.
 |
 |
4. Устаноўка праводзіцца ў зваротным парадку.
Перамыкач кіравання функцыянаваннем сістэмы кіравання хуткасцю (тэмпастатам)
Праверка
1. На разгляданых мадэлях перамыкач SET/RESUME тэмпаста ўмантаваны ў рулявую калонку, тады як галоўны выключальнік сістэмы (ON/OFF) знаходзіцца на панэлі прыбораў, злева ад рулявога кола. Апісанне працэдур праверкі і замены галоўнага выключальніка прыведзена Раздзеле Праверка спраўнасці функцыянавання і замена выключальнікаў панэлі прыбораў.
2. Зніміце перамыкач SET/RESUME з рулявой калонкі.
3. Пры дапамозе омметра ці абсталяванай індывідуальнай крыніцай сілкавання лямпы-пробніка праверце наяўнасць праводнасці паміж клемамі перамыкача ў кожным з яго палажэнняў (гл. суправаджальную ілюстрацыю). У выпадку неабходнасці заменіце зборку. Калі праверка пацвярджае спраўнасць перамыкача, аднак функцыянаванне яго парушана, праверце стан электраправодкі, якая злучае зборку з размешчаным пад панэллю прыбораў блокам кіравання.
Замена
1. Адлучыце адмоўны провад ад батарэі і пачакайце як мінімум тры хвіліны, перш чым прыступаць да выканання працэдуры.
Увага! Калі ўсталяваная на аўтамабілі стэрэасістэма абсталявана ахоўным кодам, перш чым адлучаць батарэю пераканайцеся ў тым, што размяшчаеце правільнай камбінацыяй для ўводу аўдыёсістэмы ў дзеянне!
2. Зніміце з рулявога кола модуль падушкі бяспекі (гл. Главу Падвеска і рулявое кіраванне).
3. Вывярніце крапежныя шрубы, разлучыце электрычныя раздымы і зніміце перамыкач з рулявога кола.
4. Устаноўка праводзіцца ў зваротным парадку.
