Снятие и установка
1. Снимите аккумуляторную батарею, защитный кожух и площадку аккумуляторной батареи.
2. Снимите впускной воздуховод (см. главу "Система впуска воздуха и выпуска ОГ").
3. Снимите корпус воздушного фильтра.

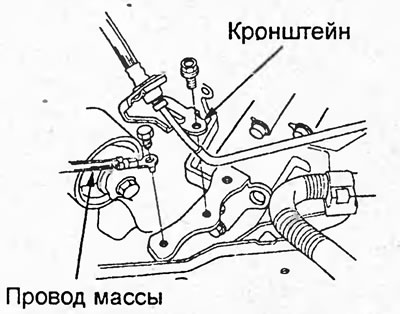

4. Отверните болт и отсоедините провод массы. Снимите кронштейн трубки гидропривода выключения сцепления.
Момент затяжки — 10 Н·м

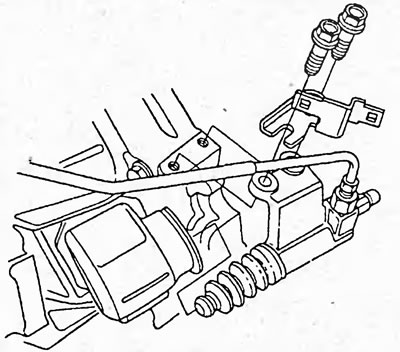

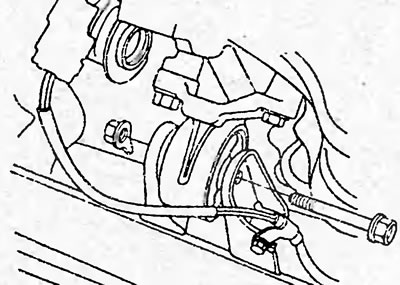

5. Отверните болты и снимите рабочий цилиндр привода выключения сцепления.
Внимание:
- Не повредите трубки гидропривода сцепления.
- После снятия рабочего цилиндра не нажимайте на педаль сцепления.
Момент затяжки — 22 Нм

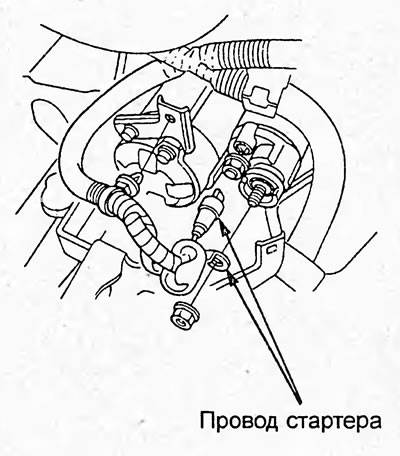

6. Отсоедините провод стартера.
Момент затяжки — 9 Нм

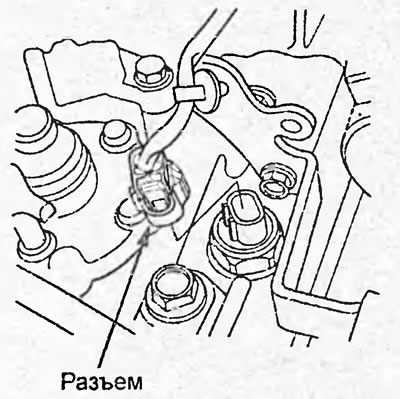

7. Отсоедините разъем выключателя фонарей заднего хода.

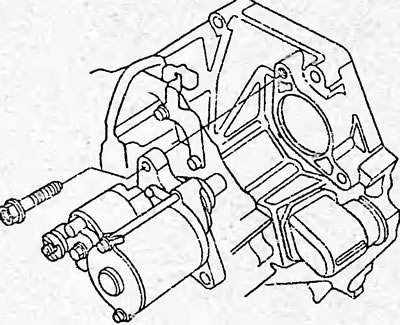

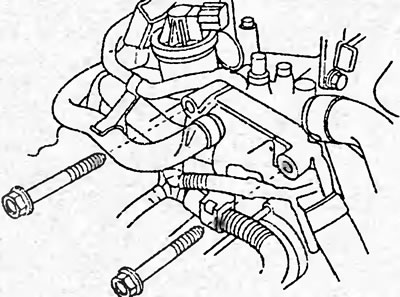

8. Отверните болты и снимите стартер.
Момент затяжки — 44 Нм

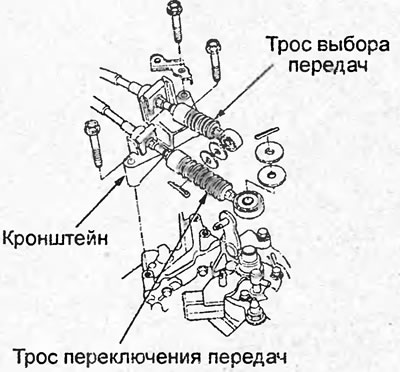

9. Отверните болты и снимите кронштейн. Затем отсоедините тросы управления коробкой передач.
Момент затяжки — 27 Н·м

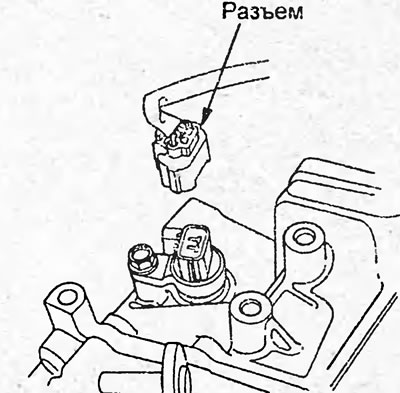

10. Отсоедините разъем датчика скорости.
11. Установите петлю для таля и заверните болт.
12. Отверните два верхних болта крепления коробки передач.
Момент затяжки — 64 Нм

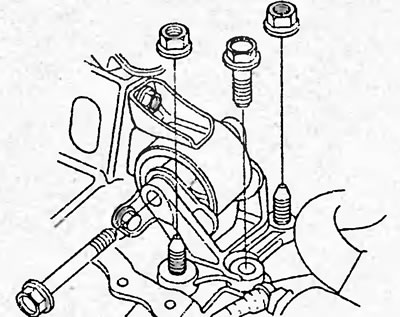

13. Отверните болты и гайки и снимите кронштейн опоры.
Момент затяжки — 54 Нм
14. Снимите болт передней опоры двигателя.
Момент затяжки — 64 Н·м

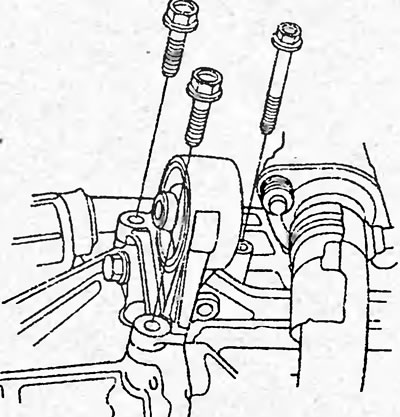

15. Отверните болты и снимите переднюю опору двигателя.
Момент затяжки — 54 Нм
16. Поддомкратьте автомобиль и установите его на подставки.
17. Слейте масло из коробки передач (см. главу "Техническое обслуживание и общие процедуры проверки и регулировки").

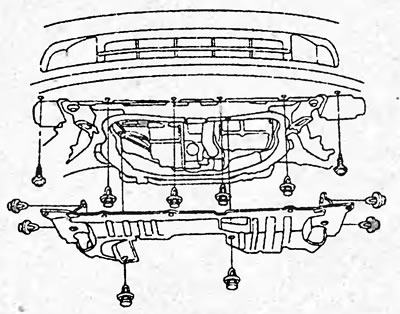

18. Снимите защиту от грязи.
19. Снимите трубу "А" системы выпуска отработавших газов (см. главу "Система впуска воздуха и выпуска ОГ").
20. Снимите приводные валы (см. главу "Приводные валы").

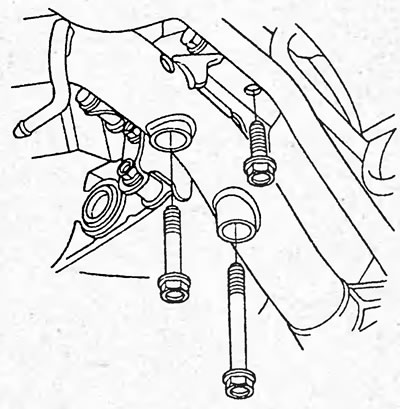

21. Отверните три болта задней опоры коробки передач.
Момент затяжки — 59 Н·м

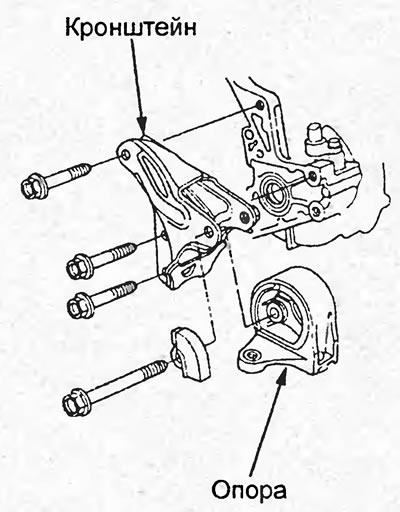

22. Отверните болты и снимите заднюю опору и кронштейн задней опоры коробки передач.
Момент затяжки — 64 Н·м

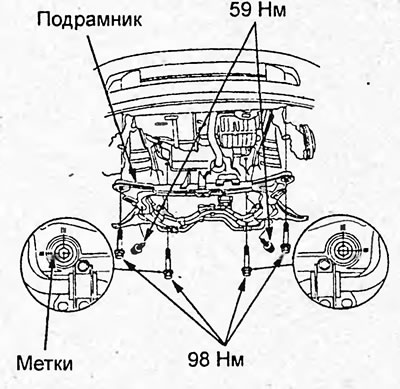

23. Нанесите метки на болты и подрамник, как показано на рисунке, и снимите подрамник.
24. Отверните болты и снимите ребро жесткости и нижний кожух.

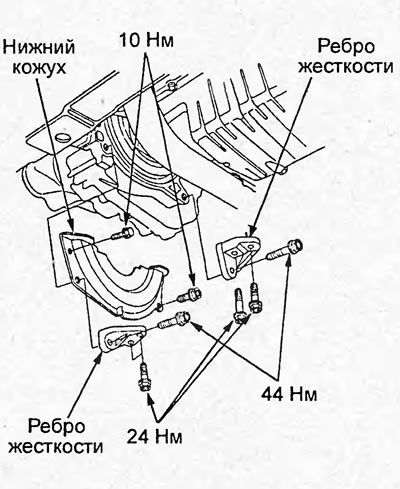

Модели с двигателем D15B.

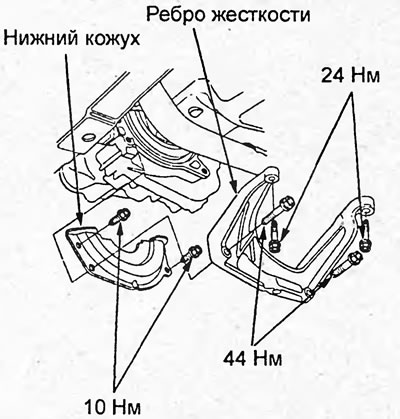

Модели с двигателем D17A.

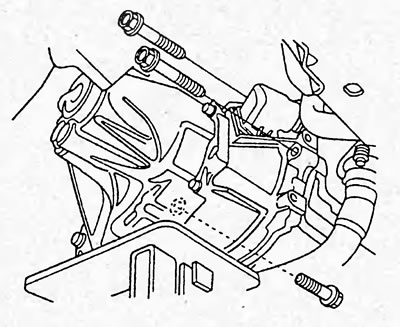

25. Установите домкрат под коробку передач и отверните три болта.
Момент затяжки — 64 Н·м
26. Отодвигайте коробку передач от двигателя до тех пор, пока первичный вал коробки передач не выйдет полностью из кожуха сцепления. Затем опустите коробку передач.

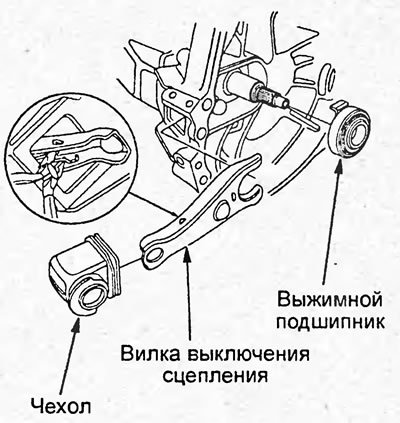

27. Снимите чехол, вилку выключения сцепления и выжимной подшипник с коробки передач.
Примечание:
- Установка производится в порядке, обратном снятию.
- После установки:
- проверьте правильность работы сцепления.
- проверьте правильность работы коробки передач, убедитесь, что переключение передач происходит плавно и что отсутствует посторонний шум.
- проверьте и, при необходимости, отрегулируйте углы установки передних колес (см. главу "Подвеска").
