Величины углов установки колес приведены в таблице "Углы установки колес".
Проверка углов поворота колес
Установите автомобиль на регулировочный стенд и проверьте максимальные углы поворота колес.
Примечание: если для регулировки используется портативный регулировочный стенд, то задние колеса устанавливаются на подставку так, чтобы автомобиль стоял горизонтально.
Проверка развала колес и продольного наклона оси поворота
1. Установите автомобиль на стенд.
2. Отверните гайку крепления ступицы колеса.
3. Установите спецприспособление.
4. Измерьте развал колес и продольный наклон оси поворота.
5. Снимите спецприспособление.
6. Затяните новую гайку крепления ступицы колеса.
Если продольный угол наклона оси поворота не соответствует установленной норме, проверьте элементы подвески на отсутствие повреждений и погнутостей. При необходимости замените неисправный элемент.
Если развал не соответствует установленной норме, проведите регулировку.
Регулировка развала колес
1. Поддомкратьте переднюю часть автомобиля и снимите колёса.
2. Снимите передние колеса.
3. Ослабьте 2 гайки в нижней части стойки передней подвески.

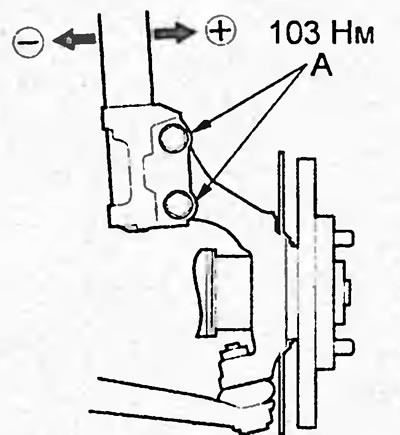

4. Отрегулируйте величину развала, перемещая нижнюю часть стойки.
5. Затяните 2 гайки.
Момент затяжки — 103 Н·м
6. Установите передние колеса и опустите автомобиль.

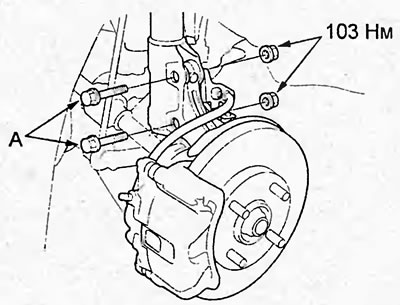

7. Проверьте развал передних колес. Если развал колес не соответствует установленным нормам, подберите регулировочный болт (А) и отрегулируйте величину развала.
Примечание: после регулировки развала передних колес проверьте их схождение.

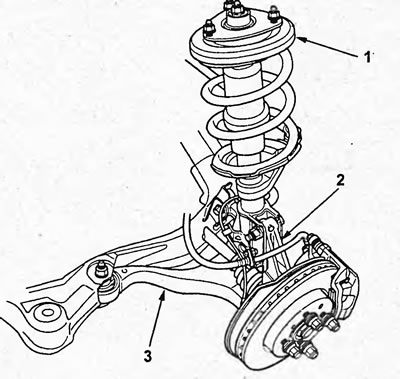

Расположение компонентов передней подвески. 1 - стойка передней подвески, 2 - поворотный кулак, 3 - нижний рычаг.

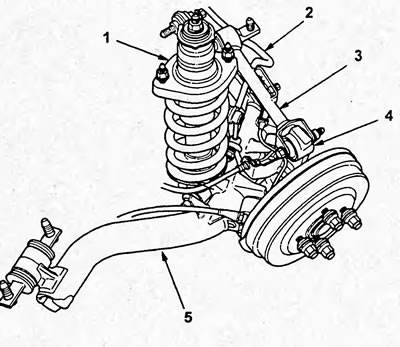

Расположение компонентов задней подвески. 1 - стойка задней подвески, 2 - стабилизатор поперечной устойчивости, 3 - верхний поперечный рычаг, 5 - цапфа.
Проверка и регулировка схождения
1. Установите колеса в положение движения по прямой.
2. Измерьте величину схождения.
При необходимости отрегулируйте схождение передних колес.
3. Регулировка схождения передних колес.
а) Снимите хомуты чехлов.
б) Ослабьте контргайки наконечников рулевых тяг.
в) Вращая левую и правую тяги (А) на одинаковое количество оборотов, отрегулируйте схождение.
Примечание: убедитесь в том, что длины правой и левой тяг одинаковы.
г) Затяните контргайки наконечников рулевых тяг.
Момент затяжки — 44 Н·м
д) Установите чехлы на место и затяните их хомутами.
