Проверка
Запустите двигатель и проверьте каждую деталь системы выпуска на отсутствие утечек отработавших газов.
Если выявлены утечки отработавших газов, замените или отремонтируйте неисправные детали.
Снятие и установка
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимайте детали как показано на рисунке "Снятие и установка системы выпуска отработавших газов".
3. Установка деталей производится в обратной последовательности.
4. Запустите двигатель и проверьте системы выпуска на отсутствие утечек отработавших газов.

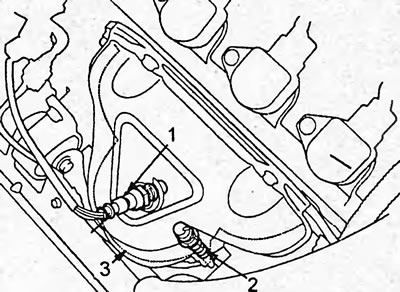

Двигатель D15B (седан модели 2WD). 1 - кислородный датчик до каталитического нейтрализатора/ датчик состава смеси, 2 - кислородный датчик после каталитического нейтрализатора, 3 - каталитический нейтрализатор.

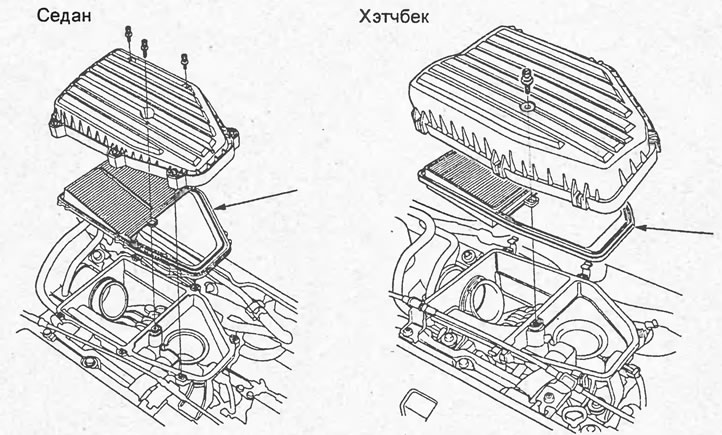

Проверка и замена воздушного фильтра (двигатель D17A).

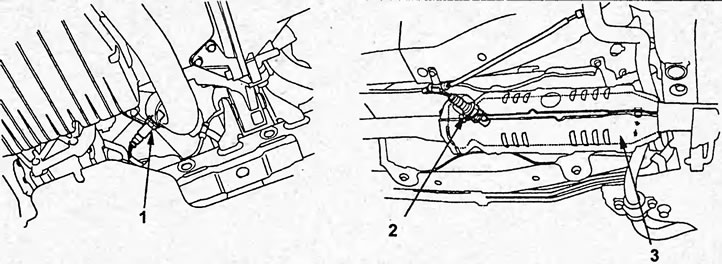

Расположение кислородных датчиков (D15B (кроме седан модели 2WD), D17A). 1 - кислородный датчик до каталитического нейтрализатора, 2 - кислородный датчик после каталитического нейтрализатора, 3 - каталитический нейтрализатор.

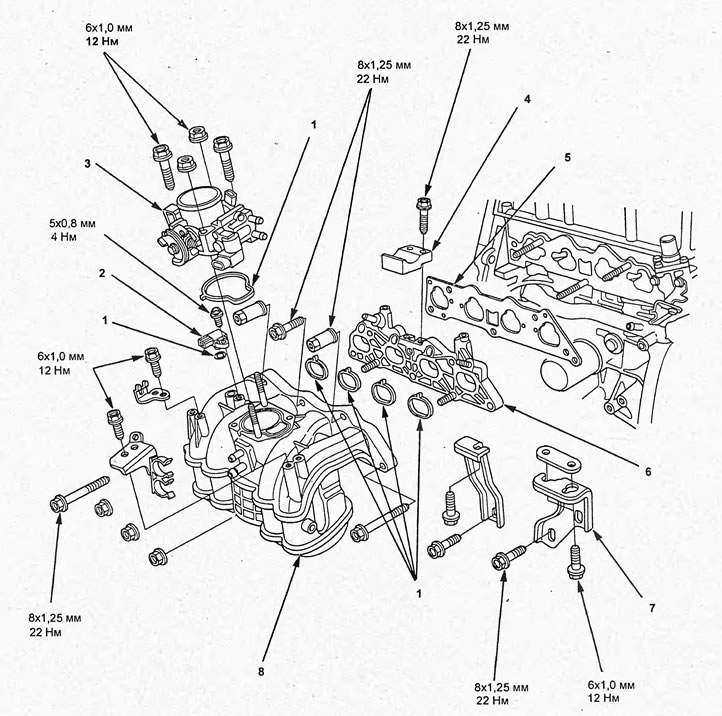

Снятие и установка впускного коллектора (двигатель D17). 1 - уплотнительное кольцо (заменить), 2 - датчик разрежения на впуске, 3 - корпус дроссельной заслонки, 4, 7 - кронштейн, 5 - прокладка (заменить), 6 - переходник, 8 - впускной коллектор.

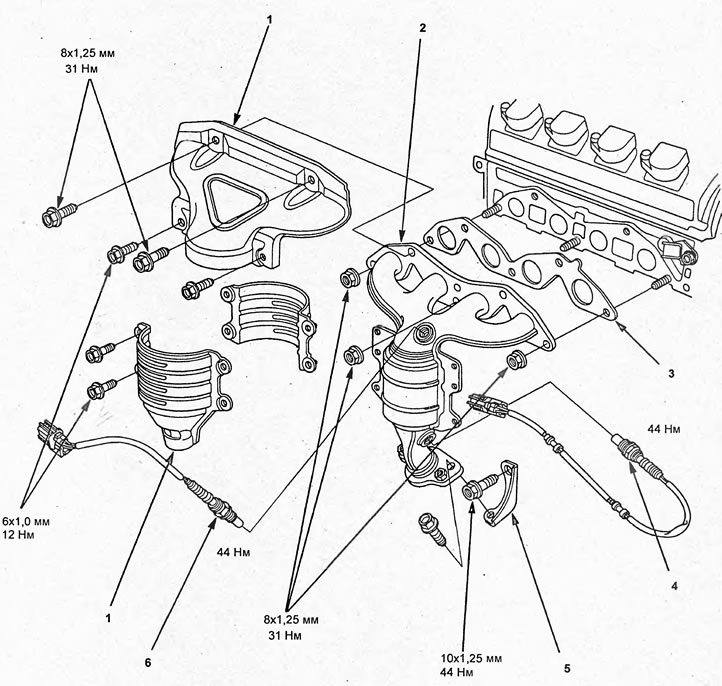

Снятие и установка выпускного коллектора (D15B). 1 - теплозащитный кожух, 2 - выпускной коллектор, 3 - прокладка (заменить), 4 - кислородный датчик, 5 - кронштейн, 6 - датчик состава смеси.

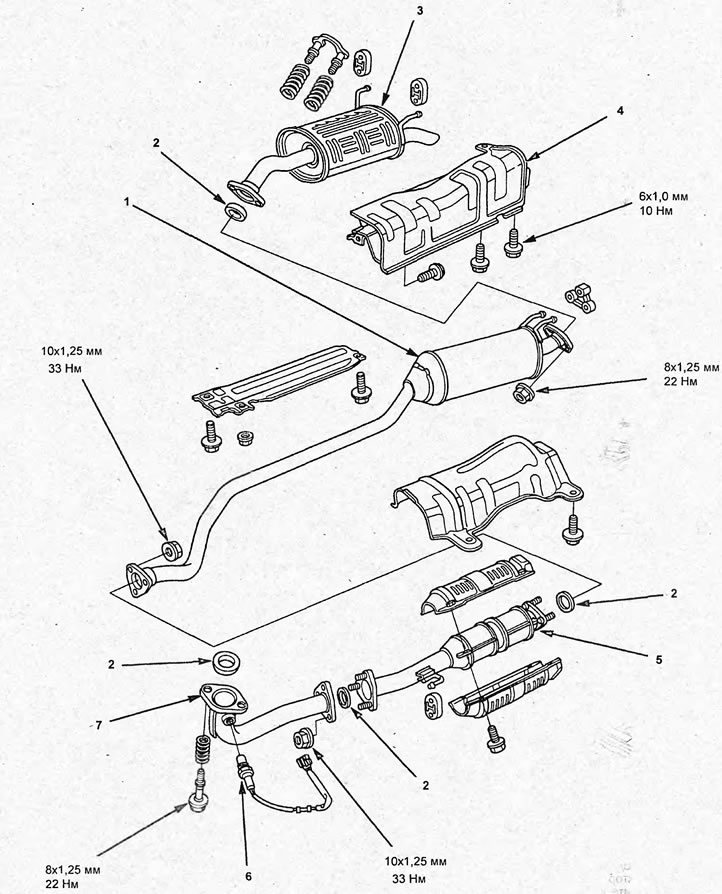

Снятие и установка системы выпуска ОГ (модели 4WD). 1 - резонатор, 2 - кольцо уплотнительное, 3 - глушитель, 4 - теплозащитный кожух, 5 - каталитический нейтрализатор, 6 - кислородный датчик, 7 - приёмная труба.
