Снятие
1. Поддомкратьте автомобиль и снимите передние колеса и подкрылки.

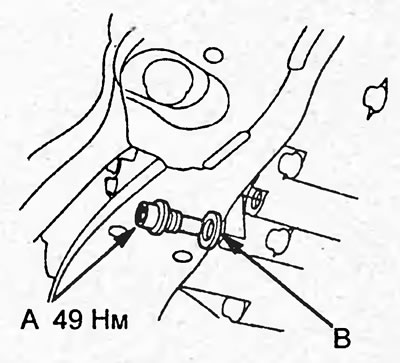

2. Отверните сливную пробку (А) и слейте рабочую жидкость.
3. Снимите прокладку (В) со сливной пробки.
4. Отсоедините провод от отрицательной клеммы аккумуляторной батареи, а затем от положительной.
5. Снимите аккумуляторную батарею и площадку аккумуляторной батареи.
6. Снимите впускной патрубок.

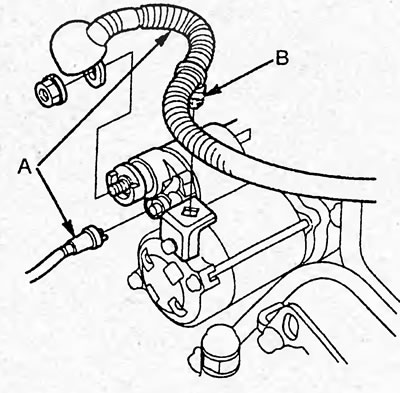

7. Отсоедините провода (А) от стартера и отсоедините фиксатор (В) провода.

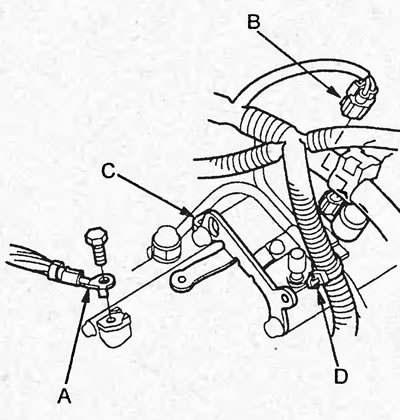

8. Отверните болт и отсоедините провод (А) массы. Отсоедините разъем (В) электромагнитного клапана блокировки гидротрансформатора. Отсоедините фиксатор (D) провода от кронштейна (С).

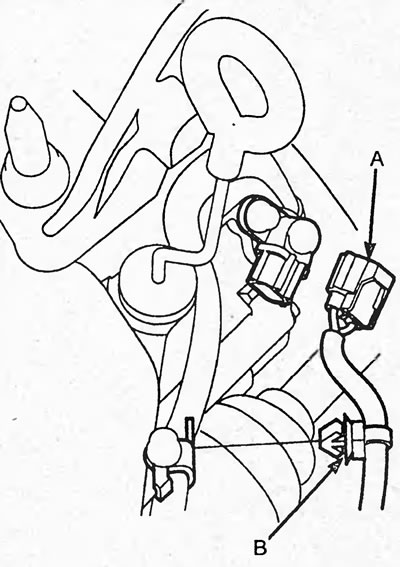

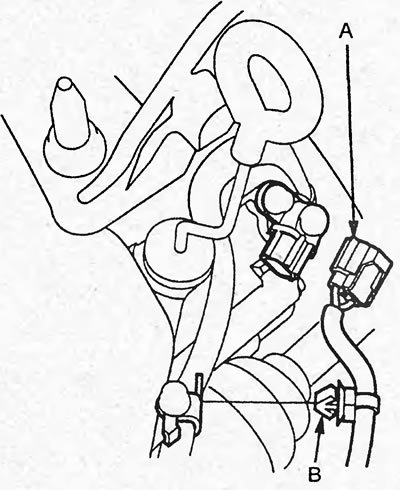

9. Отсоедините разъем (А) датчика частоты вращения выходного вала коробки передач и фиксатор (В) провода датчика.
10. Отсоедините разъем (А) датчика скорости автомобиля и фиксатор (В) провода.

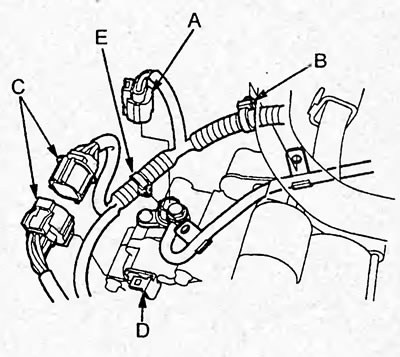

11. Снимите разъем (С) выключателя запрещения запуска с кронштейна (D) и разъедините разъем. Отсоедините фиксатор (Е) провода от кронштейна.

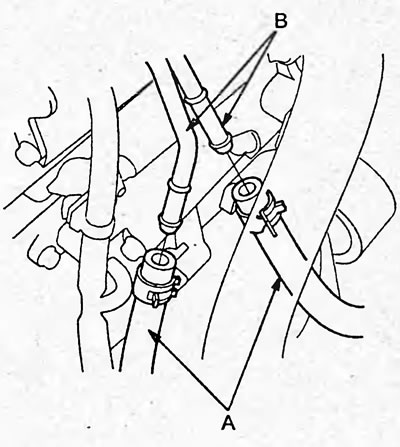

12. Отсоедините шланги (А) охладителя от трубок (В).

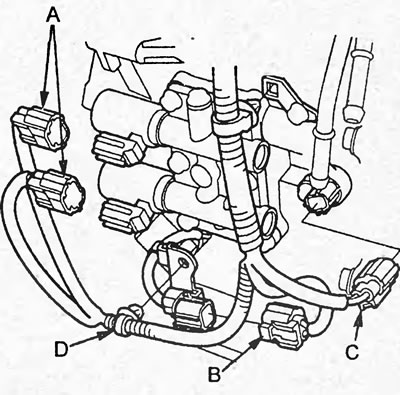

13. Отсоедините разъемы (А) электромагнитных клапанов "А" и "В" управления давлением, разъем (В) электромагнитных клапанов "А" и "В" переключения передач, разъем (С) датчика частоты вращения входного вала коробки передач. Отсоедините фиксатор (D) от кронштейна.

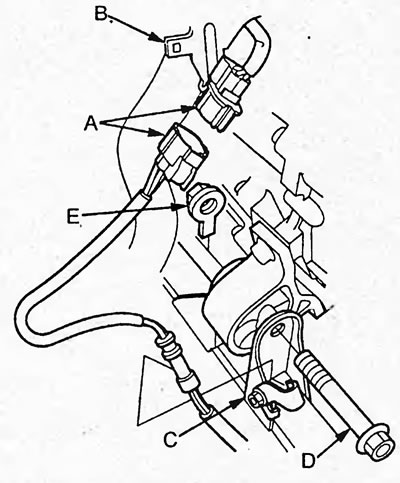

14. Отсоедините разъем (А) кислородного датчика и снимите разъем с кронштейна (В). Отсоедините провод от фиксатора (С).
15. Отверните болт (D) и гайку (Е) передней опоры.

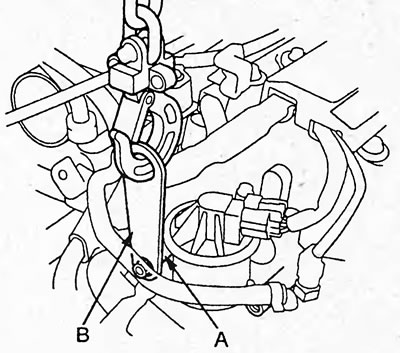

16. Закрепите серьгу (В) на шпильке (А) и вывесьте двигатель.

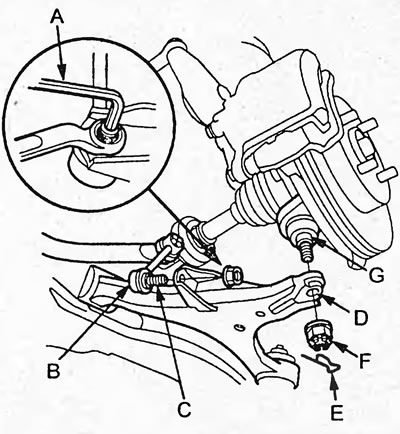

17. Используя шестигранный ключ (А) (5 мм) для удержания пальца (С) шаровой опоры (В) стойки стабилизатора, отверните гайку. Отсоедините стойку стабилизатора передней подвески от нижнего рычага (D) передней подвески.
18. Снимите шплинт (Е) и отверните гайку (F). Отсоедините нижний рычаг (D) передней подвески от поворотного кулака (G).

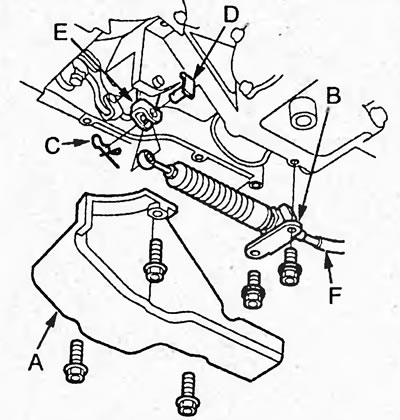

19. Снимите защитный кожух (А) троса управления коробкой передач и отверните болты крепления кронштейна (В) троса.
20. Снимите шплинт (С) и извлеките штифт (D). Отсоедините трос (F) от рычага (Е) управления коробкой передач и снимите трос.

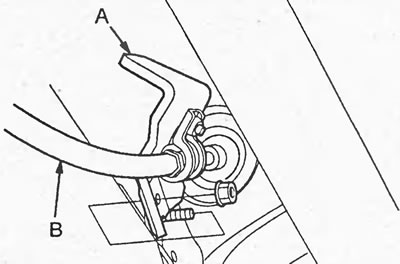

21. Отверните гайку, снимите кронштейн (А) и расположите трос (В) управления коробкой передач в стороне.
22. Нанесите метки (С) на фланцы раздаточной коробки (В) и карданного вала (А).
23. Отсоедините карданный вал от раздаточной коробки.

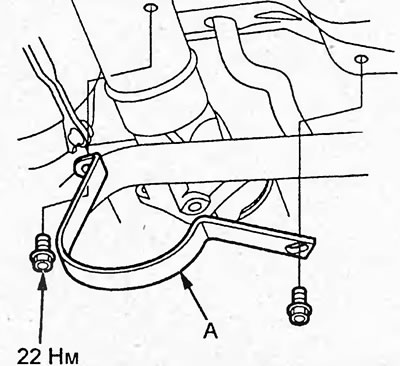

24. Отверните болты и снимите защитную скобу (А) карданного вала.

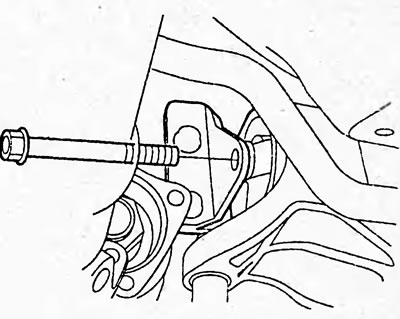

25. Отверните болт задней опоры.

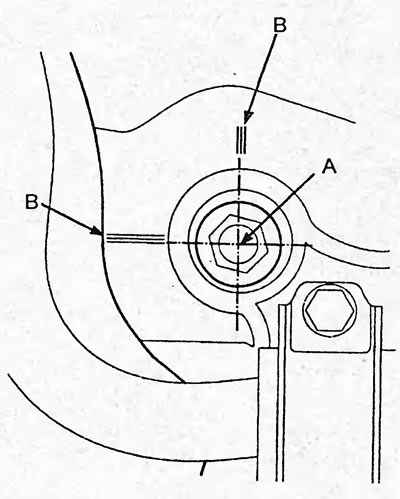

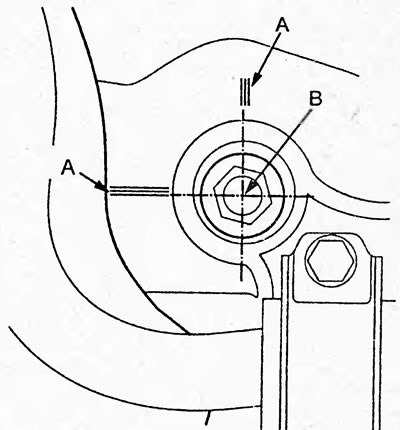

26. Нанесите метки (А), как показано на рисунке, по центру болта (10 мм).
26. Установите деревянный брус, как показано на рисунке.

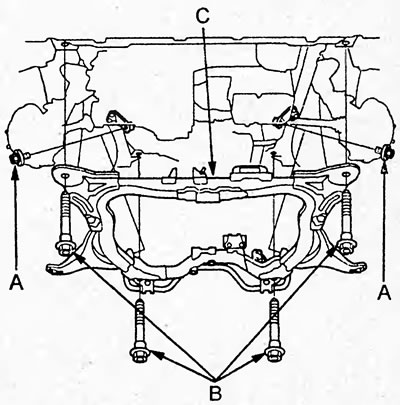

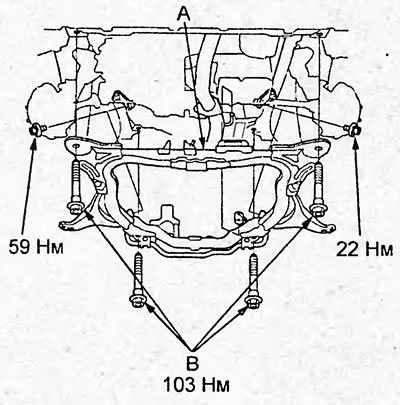

27. Отверните болты (А), затем отверните крепежные болты (В) и снимите подрамник (С).

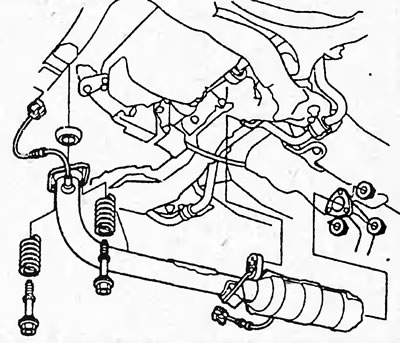

28. Снимите трубу "А" (приемную трубу) системы выпуска отработавших газов и каталитический нейтрализатор.
29. Для удержания карданного вала, установите защитную скобу карданного вала.

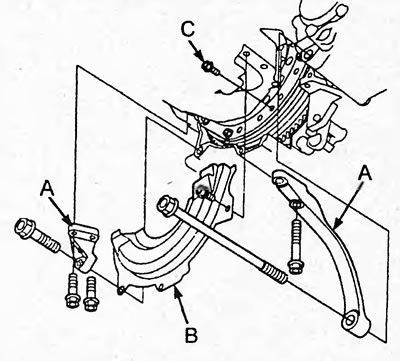

30. Отверните болты и снимите кронштейны (А) и кожух (В).
31. Вращая шкив коленчатого вала, отверните 8 болтов (С).
32. Извлеките приводной вал (А) из коробки передач.

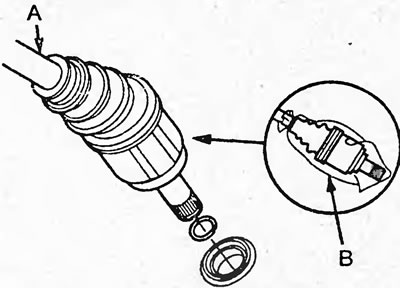

33. Оберните приводной вал ветошью (В), как показано на рисунке.

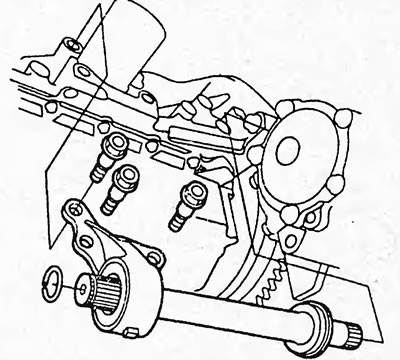

34. Отверните болты и снимите промежуточный приводной вал.
35. Поддомкратьте коробку передач.

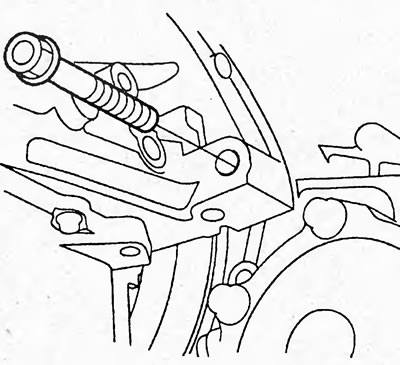

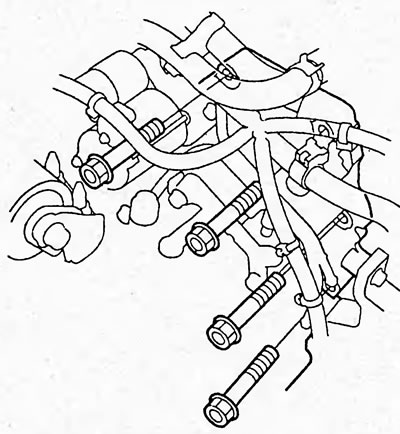

36. Отверните болты крепления коробки передач, показанные на рисунке.

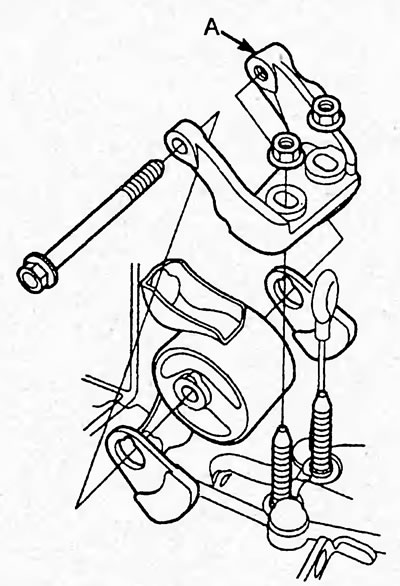

37. Отверните болт и гайки и снимите кронштейн (А) опоры коробки передач.
38. Отверните болт крепления коробки передач, показанный на рисунке.
39. Убедитесь, что все провода, трубки и тросы отсоединены от коробки передач.
40. Отсоедините коробку передач от двигателя так, чтобы штифты извлеклись из установочных отверстий. Затем снимите коробку передач.

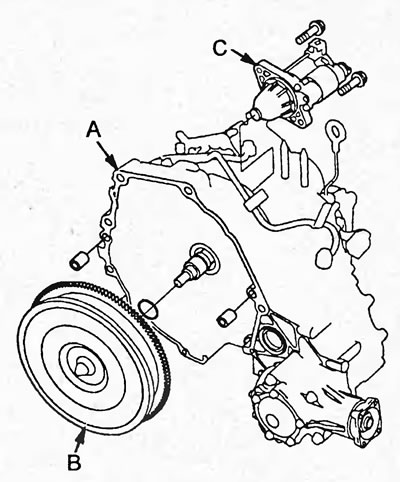

41. Снимите гидротрансформатор (В) и стартер (С) с коробки передач (А).
42. Отверните болты и снимите переднюю опору.

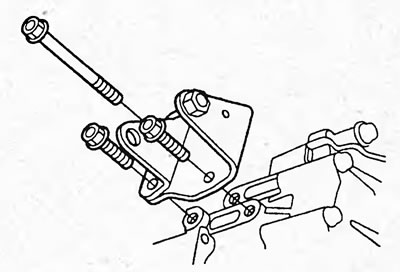

43. Отверните болты и снимите кронштейн задней опоры.

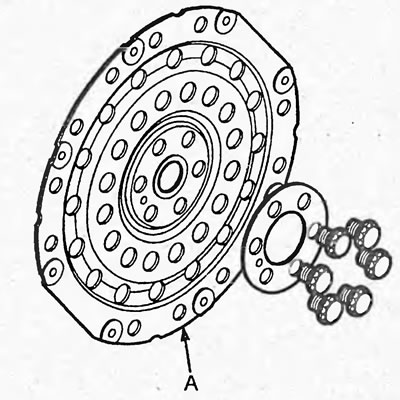

44. Отверните болты и снимите пластину привода гидротрансформатора (А).
Установка

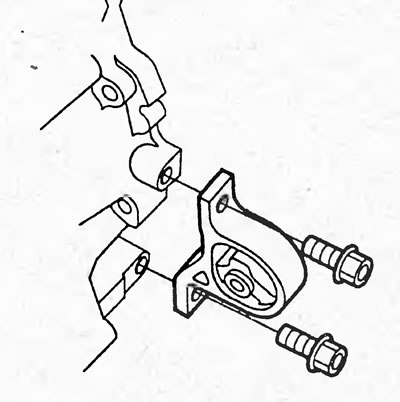

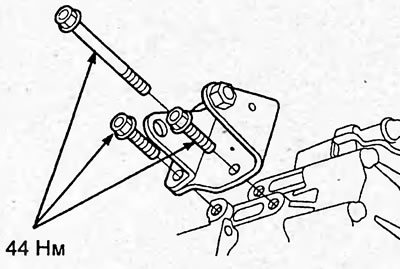

1. Установите кронштейн задней опоры и заверните болты.
Момент затяжки — 44 Н·м

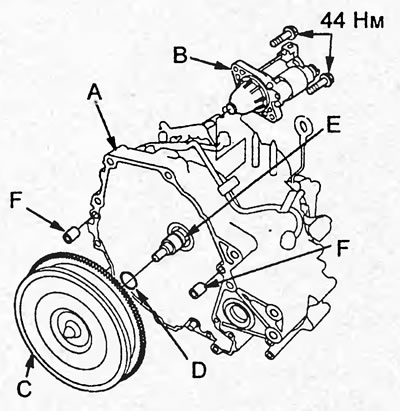

2. Установите стартер (В) на коробку передач (А).
Момент затяжки — 44 Н·м
3. Установите новое кольцевое уплотнение (D) и гидротрансформатор (С) на входной вал (Е) коробки передач.
4. Установите штифты (F).
5. Поддомкратьте коробку передач и подсоедините ее к двигателю.

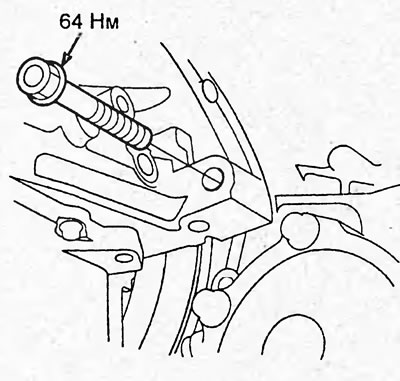

6. Заверните болт крепления коробки передач, показанный на рисунке.

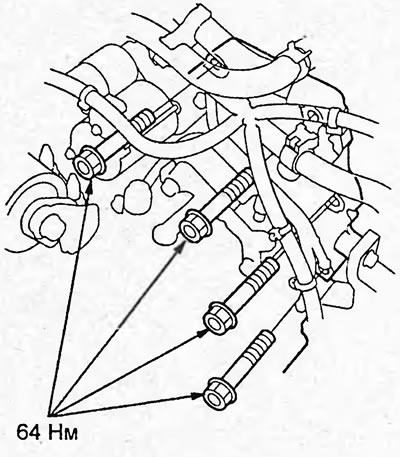

7. Заверните болты крепления коробки передач, показанные на рисунке.
Момент затяжки — 64 Н·м

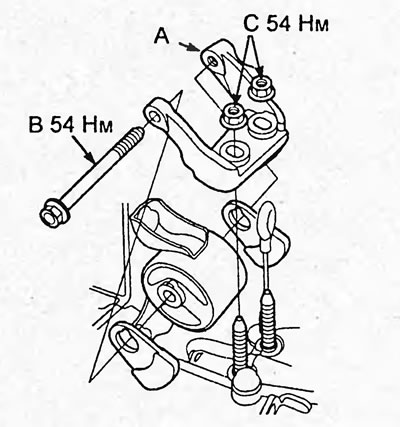

8. Установите кронштейн (А) опоры и временно заверните болт (В). Заверните гайки (С) и затем затяните болт (В).
Момент затяжки — 54 Н·м

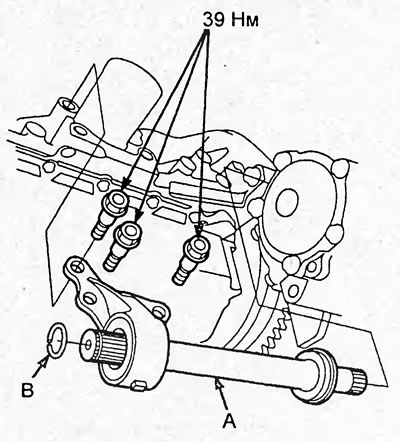

9. Установите новое стопорное кольцо (В) на промежуточный приводной вал (А) и установите приводной вал.

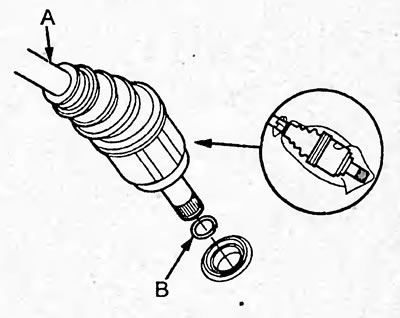

10. Установите новое стопорное кольцо (В) на приводной вал. Установите правый приводной вал (А) в коробку передач. Подсоедините левый приводной вал к промежуточному приводному валу.
Примечание: будьте осторожны при установке приводного вала, шлицы приводного вала могут легко повредить сальники.

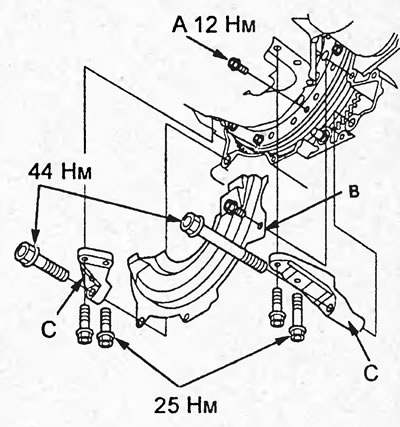

11. Вращая шкив коленчатого вала, заверните 8 болтов (А).
Момент затяжки — 12 Н·м
12. Установите кожух (В) и кронштейны (С) и заверните болты.

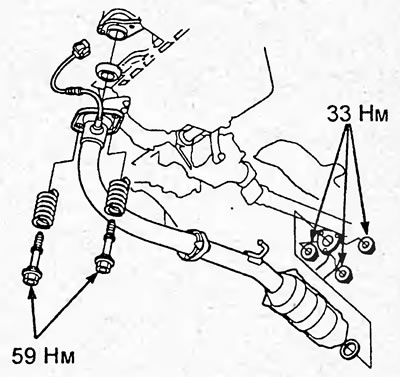

13. Установите трубу "А" (приемную трубу) системы выпуска отработавших газов и каталитический нейтрализатор.

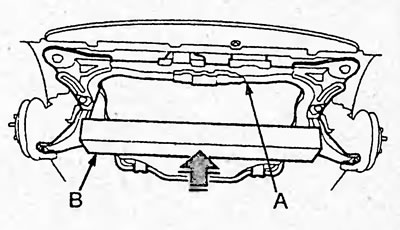

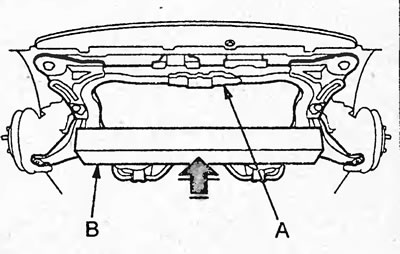

14. Установите подрамник (А) и через деревянный брус (В) поддомкратьте подрамник.
15. Установите подрамник (А) и временно заверните болты (В) крепления подрамника.
16. Совместите метки (В), как показано на рисунке, по центру болта (10 мм) и заверните болты. Окончательно затяните болты крепления подрамника.

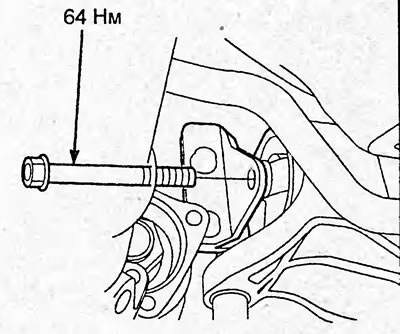

17. Заверните болт кронштейна задней опоры.
Момент затяжки — 64 Н·м
18. Снимите домкрат.

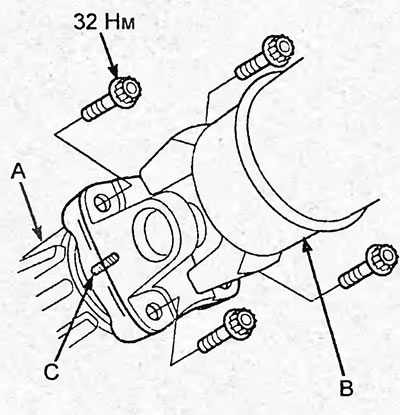

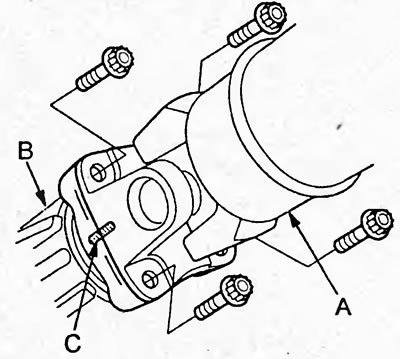

19. Совместите метки (С) на фланцах карданного вала (В) и раздаточной коробки (А), установите карданный вал и заверните болты.
Момент затяжки — 32 Н·м
20. Расположите трос управления коробкой передач между задней опорой и подрамником.

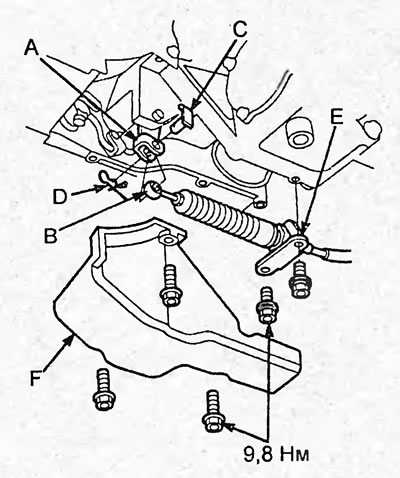

21. Подсоедините трос (В) управления коробкой передач к рычагу (А) управления коробкой передач. Установите штифт (С) и шплинт (D).
22. Установите кронштейн (Е) троса и защитный кожух (F).

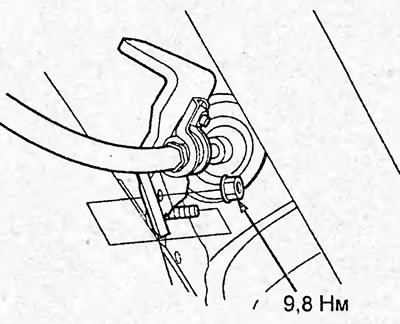

23. Установите кронштейн троса, как показано на рисунке, и заверните гайку.
Момент затяжки — 10 Н·м

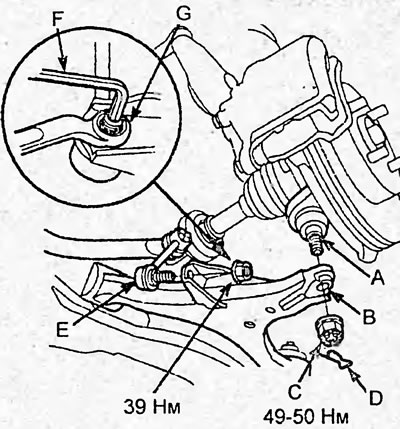

24. Подсоедините нижний рычаг (В) передней подвески к поворотному кулаку (А), заверните гайку (С) и установите шплинт (D).
25. Подсоедините стойку (Е) стабилизатора передней подвески к нижнему рычагу (В) передней подвески. Используя шестигранный ключ (F) (5 мм) для удержания пальца (G) шаровой опоры стойки стабилизатора, заверните гайку.

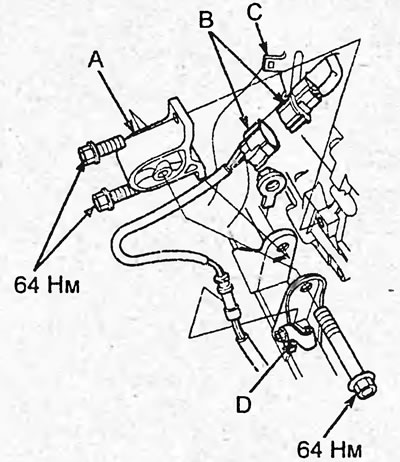

26. Установите переднюю опору (А) и временно заверните болт опоры. Заверните болты крепления передней опоры, а затем окончательно заверните болт опоры.
27. Подсоедините разъем (В) кислородного датчика и установите разъем на кронштейн (С). Разместите провод датчика в фиксаторе (D).
28. Установите защиту от грязи.
29. Опустите двигатель и снимите серьгу для вывешивания двигателя.

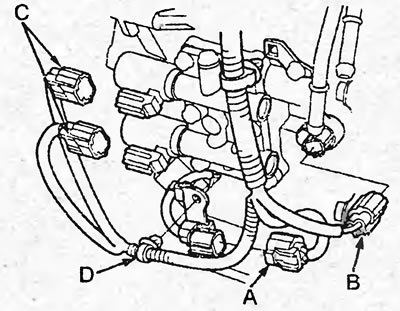

30. Подсоедините разъем (А) электромагнитных клапанов "А" и "В" переключения передач, разъем (В) датчика частоты вращения входного вала коробки передач, разъемы (С) электромагнитных клапанов "А" и "В" управления давлением. Установите фиксатор (D) жгута проводов, как показано на рисунке.

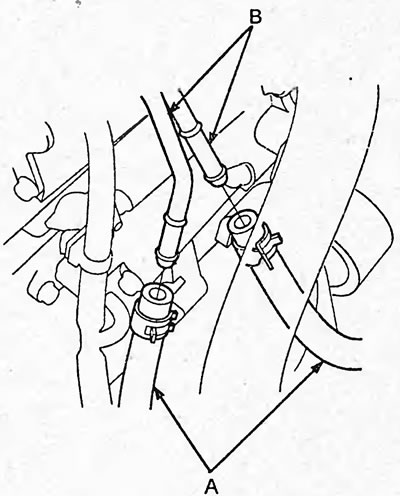

31. Подсоедините шланги (А) охладителя рабочей жидкости АКПП к трубкам (В).

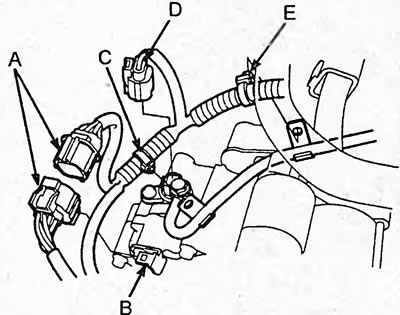

32. Подсоедините разъем (А) выключателя запрещения запуска и установите разъем на кронштейн. Установите фиксатор жгута проводов, как показано на рисунке.
33. Подсоедините разъем (D) датчика скорости автомобиля и фиксатор (Е).
34. Подсоедините разъем (А) датчика частоты вращения выходного вала коробки передач и установите фиксатор (В) жгута проводов, как показано на рисунке.

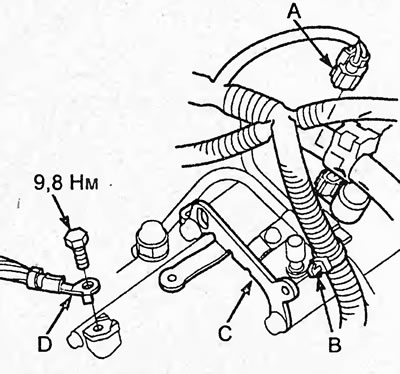

35. Подсоедините разъем (А) электромагнитного клапана блокировки гидротрансформатора и установите фиксатор (В) жгута проводов на кронштейн (С).
36. Подсоедините провод массы (D).

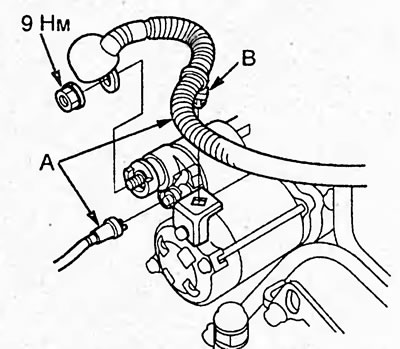

37. Подсоедините провода (А) к стартеру и закрепите фиксатор (В) жгута проводов.
38. Установите впускной патрубок.
39. Установите аккумуляторную батарею и площадку аккумуляторной батареи.
40. Подсоедините провода к аккумуляторной батарее.
41. Залейте рабочую жидкость в коробку передач (см. главу "Техническое обслуживание и общие процедуры проверки и регулировки").
42. Вытяните рычаг стояночного тормоза и запустите двигатель. Переводите селектор в каждое положение и убедитесь, что показание индикатора положения селектора соответствует положению селектора. При необходимости проведите регулировку троса управления коробкой передач (см. раздел "Трос управления коробкой передач").
43. Установите подкрылки и передние колеса.
44. Прогрейте коробку передач и проверьте уровень рабочей жидкости (см. главу "Техническое обслуживание и общие процедуры проверки и регулировки").
45. Проведите проверку механических систем (см. раздел "Проверка механических систем КПП").
