Снятие (D15B, D17A)
1. Слейте моторное масло.
2. Снимите ремень привода ГРМ.
3. Снимите масляный поддон.

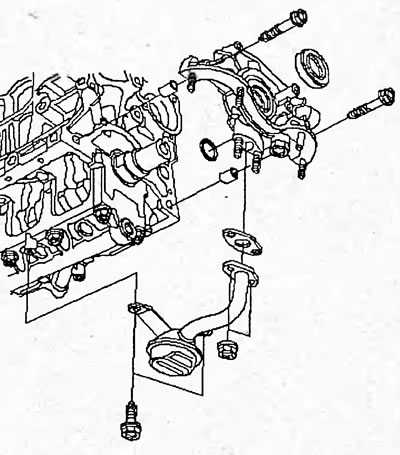

4. Снимите маслоприемник.
5. Отверните болты крепления и снимите масляный насос в сборе.
Снятие (К20А, модели без блока балансирных валов)
1. Снимите масляный поддон.

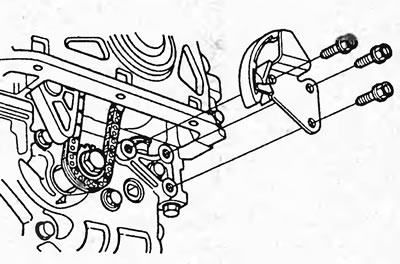

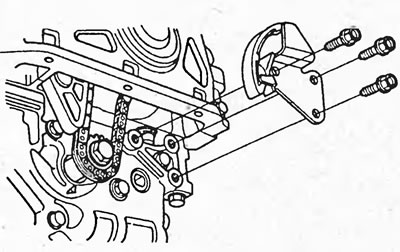

2. Снимите натяжитель цепи привода масляного насоса.

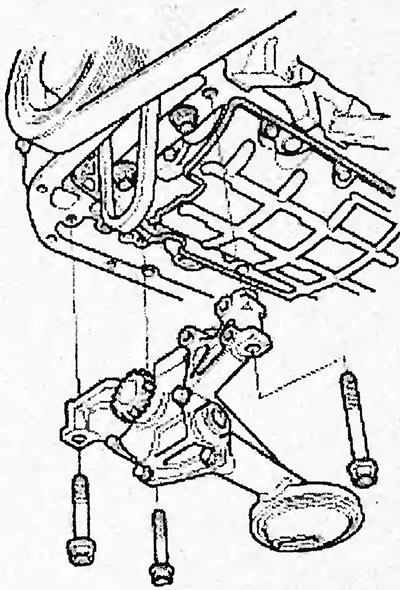

3. Снимите масляный насос.
Снятие (К20А, модели с блоком балансирных валов)
1. Установите поршень цилиндра №1 в положение ВМТ.
2. Снимите масляный поддон.
3. Снимите натяжитель цепи привода масляного насоса, отвернув болты крепления.

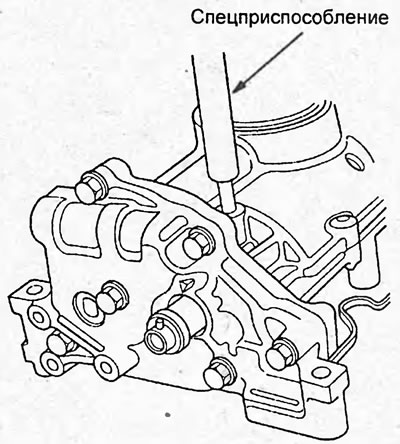

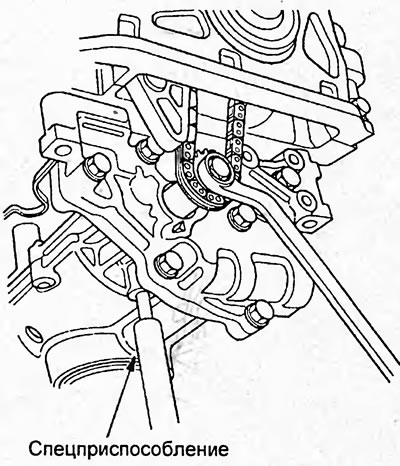

4. Зафиксируйте правый балансирный вал, вставив шток спецприспособления в отверстие балансирного вала через отверстие в блоке балансирных валов.
5. Отверните болт крепления ведущей звездочки коленчатого вала.

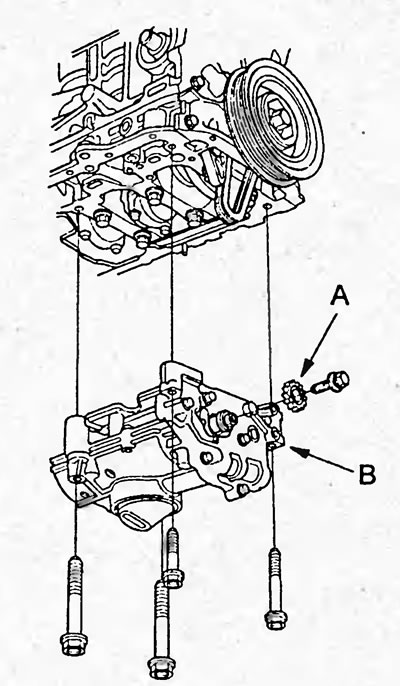

6. Снимите ведомую звездочку (А) масляного насоса, затем снимите масляный насос (В) в сборе с балансирным механизмом, отвернув болты крепления.

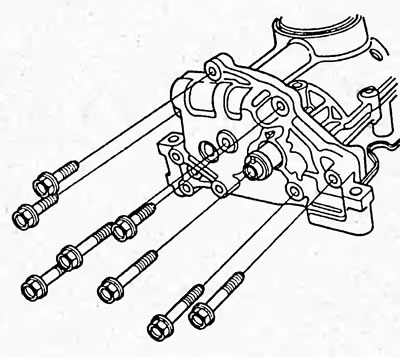

7. Отверните болты крепления и снимите масляный насос.
Разборка и сборка
1. Снимайте детали в порядке их нумерации на рисунке "Разборка и сборка масляного насоса".
2. Установка деталей при сборке производится в последовательности, обратной снятию.
Проверка

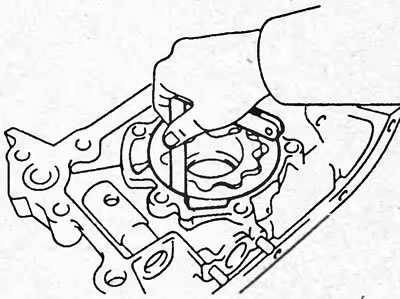

1. Используя щуп, измерьте радиальный зазор между выступами ведущего и ведомого роторов.
Номинальный зазор:
- К20А — 0,02 -0,15 мм
- кроме К20А — 0,06-0,18 мм
Максимальный зазор — 0,20 мм
2. Используя щуп, измерьте радиальный зазор между ведомым ротором и корпусом насоса.
Номинальный зазор:
- К20А — 0,15-0,21 мм
- кроме К20А — 0,10 - 0,18 мм
Максимальный зазор:
- К20А — 0,23 мм
- кроме К20А — 0,20 мм

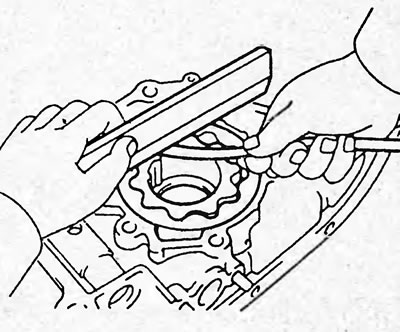

3. Прецизионной линейкой и щупом измерьте торцевой зазор между роторами и поверхностью корпуса масляного насоса.
Номинальный зазор — 0,03 - 0,07 мм
Максимальный зазор — 0,12 мм
Если величина любого из зазоров больше максимального значения, замените ротор. В случае необходимости замените корпус насоса.
Установка (D15B, D17A)
1. Очистите контактные поверхности масляного насоса.

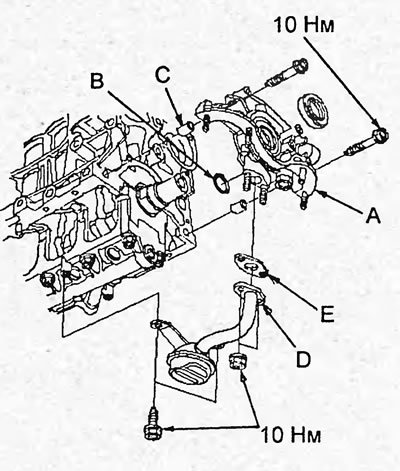

2. Установите масляный насос (А).
а) Нанесите слой герметика на контактную поверхность масляного насоса и вокруг отверстий под болты.
Примечание: детали необходимо установить в течение времени, указанного в инструкции по применению герметика. В противном случае герметик должен быть удален и нанесен заново.
б) Нанесите слой консистентной смазки на кромку переднего сальника коленчатого вала и слой моторного масла на уплотнительное кольцо (В) и установите их.
в) Установите направляющие (С), затем установите масляный насос.
г) Удалите излишнюю смазку и моторное масло с коленчатого вала и балансирных валов.
д) Установите маслоприемник (D) с новой прокладкой (Е).
3. Установите масляный поддон.
4. Установите ремень привода ГРМ.
Установка (К20А, модели с блоком балансирных валов)
1. Установите масляный насос на балансирный механизм, затянув болты крепления.
Момент затяжки — 12 Н·м
2. Проверьте, что поршень цилиндра №1 находится в положении ВМТ.

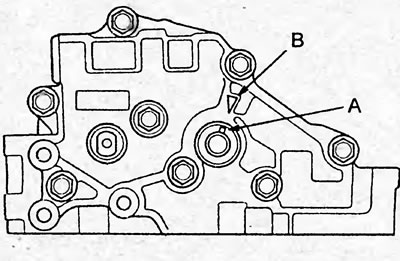

3. Совместите метку на направляющей (А) на правом балансирном валу с меткой (В) на масляном насосе.
4. Зафиксируйте правый балансирный вал, вставив шток спецприспособления в отверстие балансирного вала через отверстие в блоке балансирных валов.

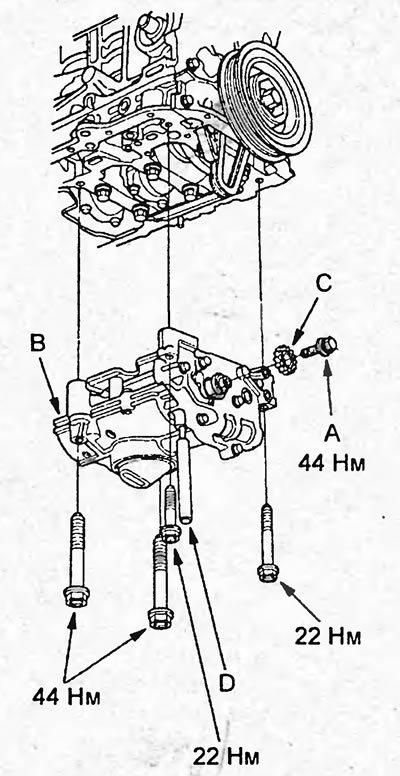

5. Нанесите слой моторного масла на резьбу болта (А) крепления ведущей звездочки коленчатого вала. Установите масляный насос (В), затем установите ведомую звездочку (С) масляного насоса и затяните болты крепления. Снимите спецприспособление (D).

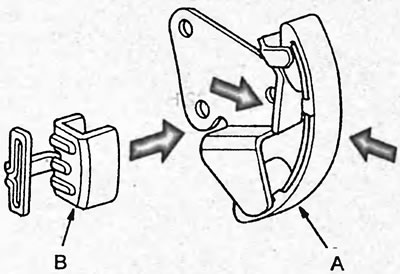

6. Сожмите шток натяжителя (А) цепи привода масляного насоса, затем установите фиксатор (В), как показано на рисунке.
Примечание: фиксатор поставляется вместе с натяжителем.
7. Установите натяжитель цепи, затянув болты крепления.
Момент затяжки — 12 Н·м

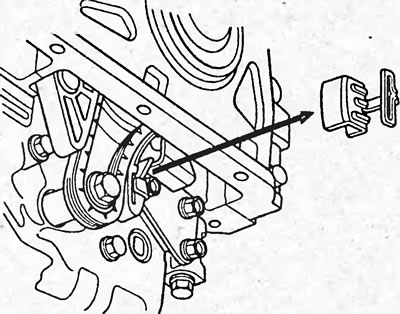

8. Снимите фиксатор с натяжителя цепи привода масляного насоса.
9. Установите масляный поддон.
Установка (К20А, модели без блока балансирных валов)

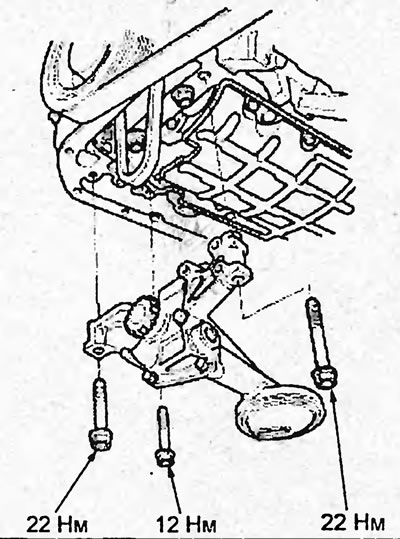

1. Установите масляный насос.

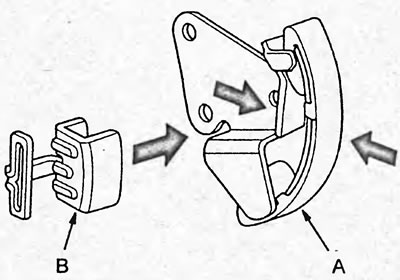

2. Сожмите планку нового натяжителя (А) цепи привода масляного насоса и установите фиксатор (В), как показано на рисунке.
3. Установите натяжитель цепи привода масляного насоса и затяните болты крепления.
Момент затяжки — 12 Н·м
4. Снимите фиксатор с натяжителя цепи привода масляного насоса.
5. Установите масляный поддон.
