Снятие
1. Снимите двигатель из моторного отсека.
2. Отверните болты и гайки крепления масляного поддона.
3. Снимите масляный поддон.

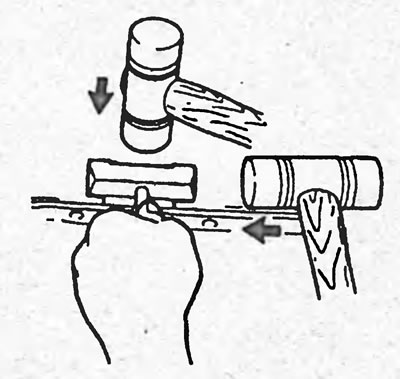

Вставьте отвёртку или другой инструмент между масляным поддоном и блоком цилиндров и снимите его, срезав герметик, как показано на рисунке.
Установка(К20А)
1. Очистите контактные поверхности масляного поддона.

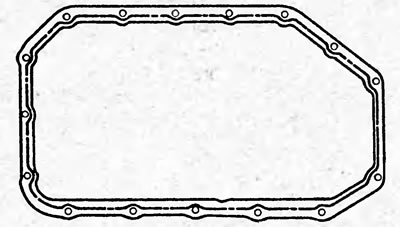

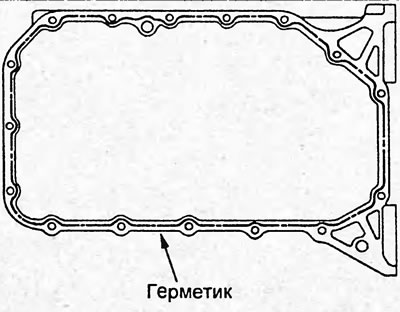

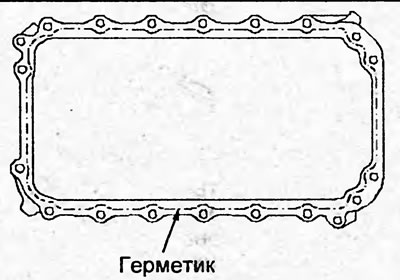

2. Нанесите слой герметика толщиной 4 мм на контактную поверхность масляного поддона, как показано на рисунке.
Примечание: детали необходимо установить в течение времени, указанного в инструкции по применению герметика. В противном случае герметик должен быть удален и нанесен заново.
Модели с 3 типом блока коромысел.
Модели с 1 и 2 типами блоков коромысел.
3. Установите масляный поддон.

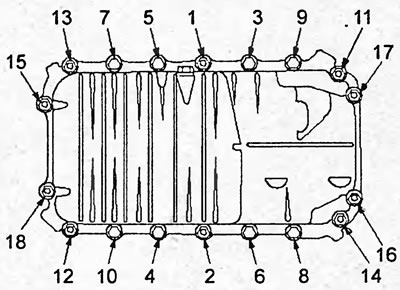

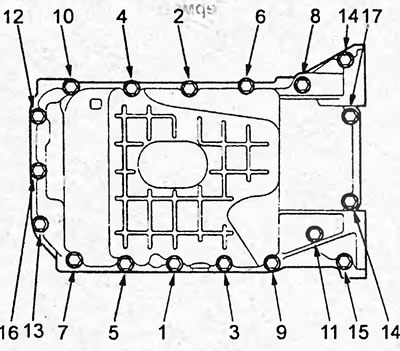

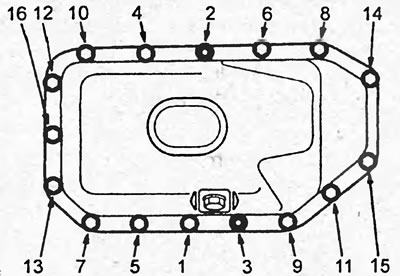

4. Затяните болты крепления масляного поддона в 2 - 3 прохода в последовательности, указанной на рисунке. При последнем проходе дотяните болты моментом 12 Н·м.
Модели с 1 и 2 типами блоков коромысел.
Модели с 3 типом блока коромысел.
Установка (D15B, D17A)
Алюминиевый масляный поддон:
- 1. Очистите контактные поверхности масляного поддона.
- 2. Нанесите слой герметика толщиной 4 мм на контактную поверхность масляного поддона, как показано на рисунке.
Примечание: детали необходимо установить в течение времени, указанного в инструкции по применению герметика. В противном случае герметик должен быть удален и нанесен заново.
- 3. Установите масляный поддон.
- 4. Затяните болты крепления масляного поддона в 2 - 3 прохода в последовательности, указанной на рисунке. При последнем проходе дотяните болты моментом 12 Н·м.
Стальной масляный поддон:
- 1. Очистите контактные поверхности масляного поддона, масляного насоса и держателя заднего сальника.

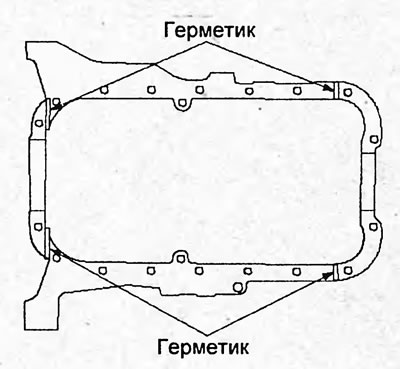

- 2. Нанесите слой герметика на контактные поверхности масляного насоса и держателя заднего сальника, как показано на рисунке.
Примечание: детали необходимо установить в течение времени, указанного в инструкции по применению герметика. В противном случае герметик должен быть удален и нанесен заново.

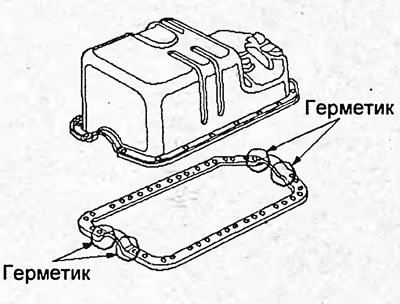

- 3. Нанесите слой герметика на контактную поверхность прокладки масляного поддона, как показано на рисунке, и установите масляный поддон.
Примечание: детали необходимо установить в течение времени, указанного в инструкции по применению герметика. В противном случае герметик должен быть удален и нанесен заново.

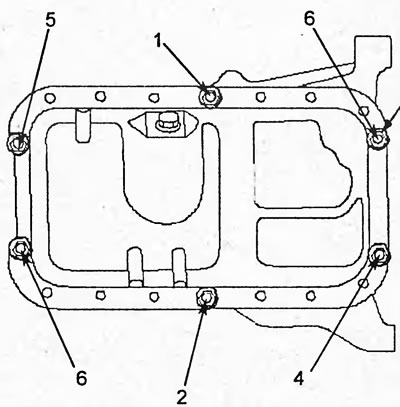

- 4. Затяните болты и гайки крепления масляного поддона от руки на 6 оборотов в последовательности, указанной на рисунке ниже.
- 5. Затяните болты и гайки крепления масляного поддона по часовой стрелке в 3 прохода, в последовательности, указанной на рисунке. При последнем проходе дотяните болты моментом 12 Н·м.
