Проверка на автомобиле
1. Проведите процедуры, указанные в разделе "Перед проведением ремонтных работ".
2. Поверните ключ зажигания в положение "OFF".
3. Снимите центральную консоль.

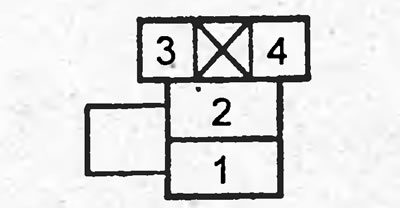

4. Перемкните с помощью перемычки выводы "1" и "2" разъёма главного реле №2.

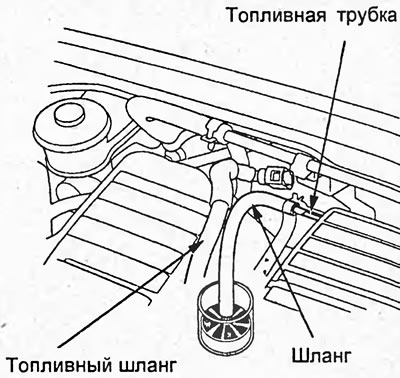

5. Отсоедините топливный шланг от топливной трубки. Направьте шланг в мерную емкость.
6. Наденьте подходящий виниловый шланг на трубку для предотвращения разбрызгивания топлива. Направьте в мерную емкость.
7. Поверните ключ зажигания в положение "ON" на 10 секунд.
Производительность за 10 сек. — не менее 270 миллилитров.
При необходимости проверьте: жгут проводов, топливный фильтр, топливные трубки, регулятор давления топлива.

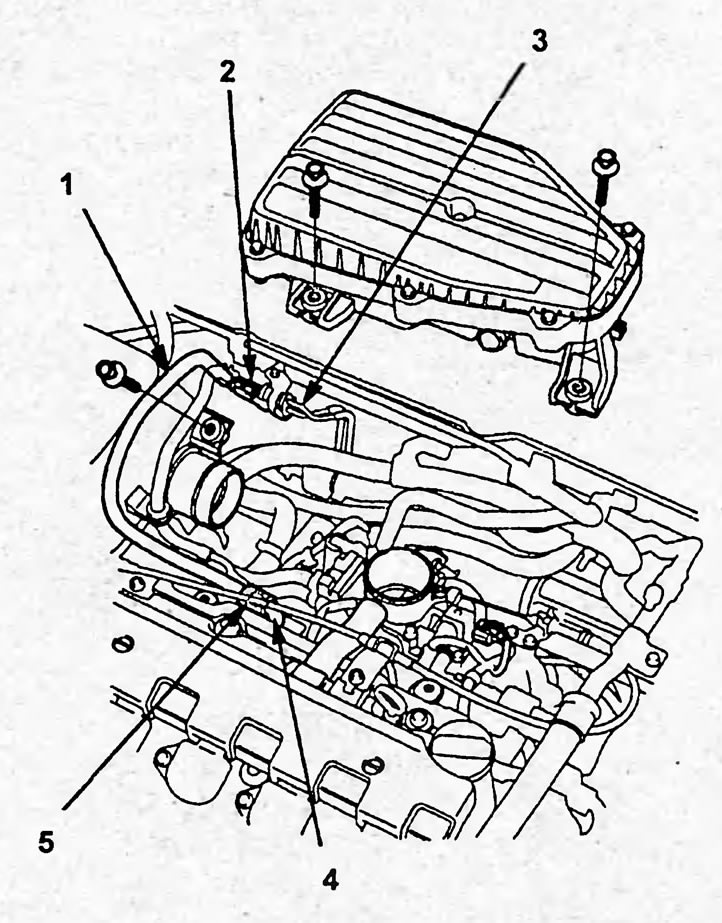

Расположение быстроразъёмных соединений в моторном отсеке (двигатели D15B, D17A). 1 - топливный шланг, 2, 5 - быстроразъёмное соединение, 3, 4 - топливная трубка.

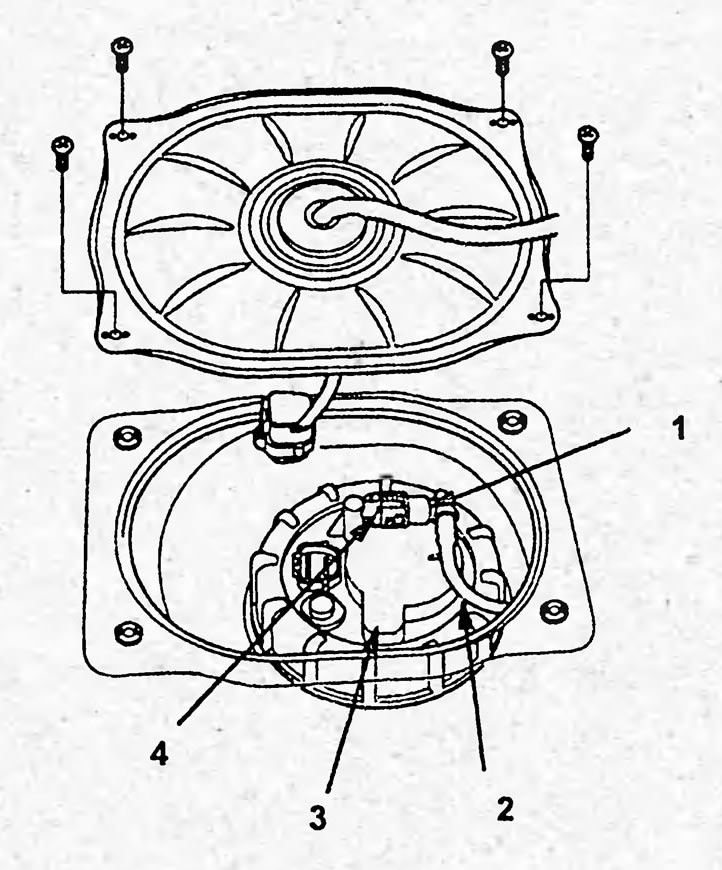

Быстроразъёмное соединение топливного насоса. 1 - быстроразъёмное соединение, 2 - топливный шланг, 3 - топливный насос, 4 - фиксатор.

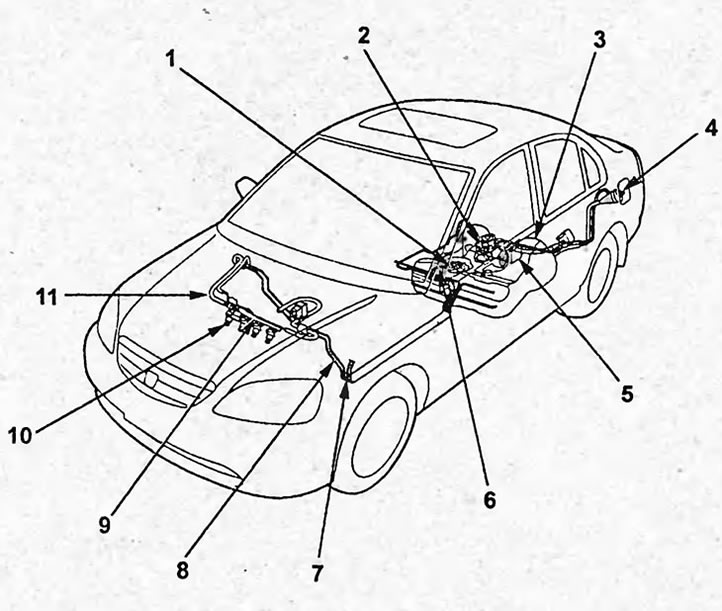

Топливная система (седан модели 2WD). 1 - топливный насос, 2 - клапан (2-ходовой), 3 - топливный бак, 4 - крышка топливозаливной горловины, 5 - аккумулятор паров топлива, 6, 11 - быстроразъёмное соединение, 7 - трубка системы улавливания паров топлива, 8 - топливная трубка, 9 - топливный коллектор, 10 - форсунка.

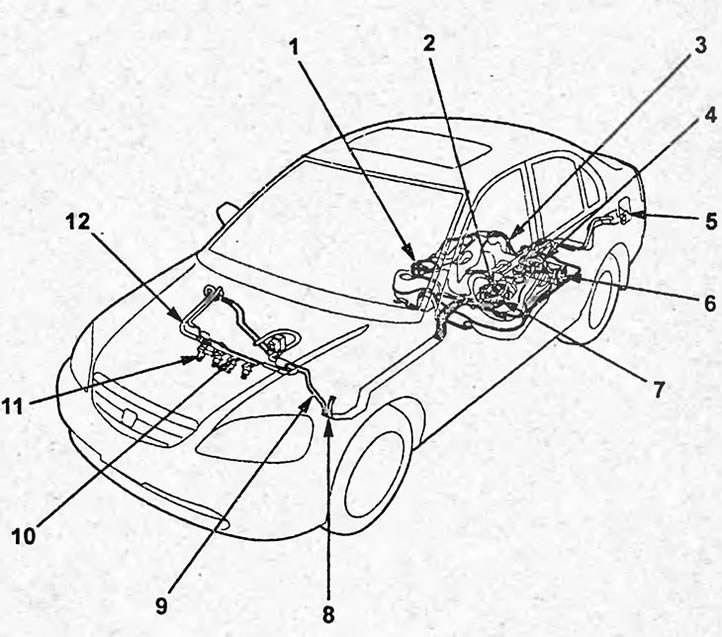

Топливная система (седан модели 4WD). 1 - топливоподкачивающий, 2, 12 - быстроразъёмное соединение, 3 - топливный бак, 4 - аккумулятор паров топлива, 5 - крышка топливозаливной горловины, 6 - клапан (2-ходовой), 7 - топливный насос, 8 - трубка системы улавливания паров топлива, 9 - топливная трубка, 10 - топливный коллектор, 11 - форсунка.
Снятие и установка
1. Проведите процедуры, указанные в разделе "Перед проведением ремонтных работ".
2. Отверните и заверните крышку топливозаливной горловины.

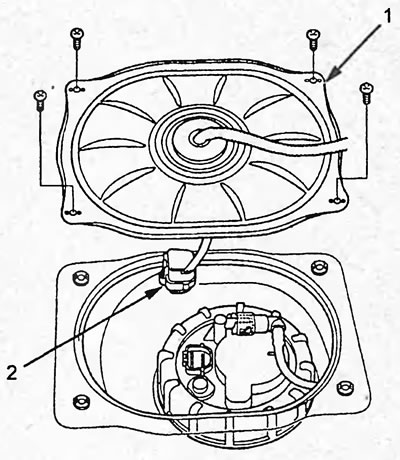

3. Отверните 4 винта и снимите сервисную крышку (1). Отсоедините разъём топливного насоса (2).
4. Отсоедините быстроразъёмное соединение топливных трубок.

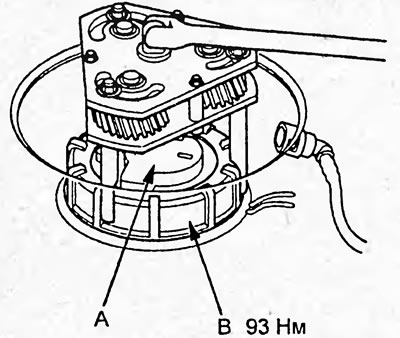

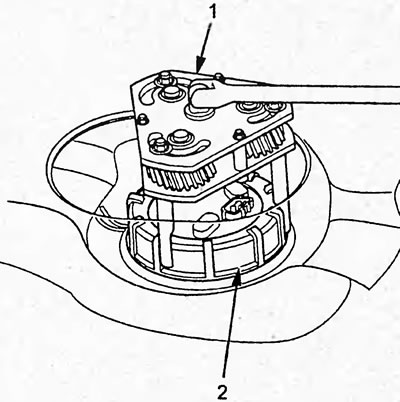

5. С помощью спецприспособления отверните гайку (В) топливного насоса (А). Момент затяжки 93 Н·м
6. (Модели 4WD) Отсоедините шланг (В) от топливного насоса.
7. Снимите топливный насос.
8. Разборку и сборку производите в порядке, указанном на рисунке "Разборка и сборка топливного насоса".
Примечание:
- Не повредите датчик-указатель уровня топлива.
- При сборке установите новые уплотнительные кольца.

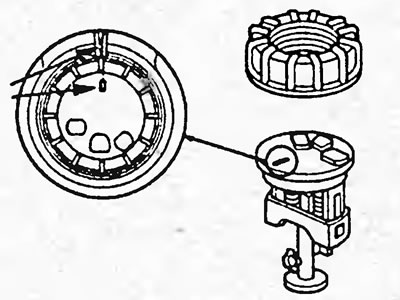

- При сборке совместите метки на топливном насосе.
Проверка дополнительного топливного насоса
1. Проведите процедуры, указанные в разделе "Перед проведением ремонтных работ".
2. Отверните и заверните крышку топливозаливной горловины.

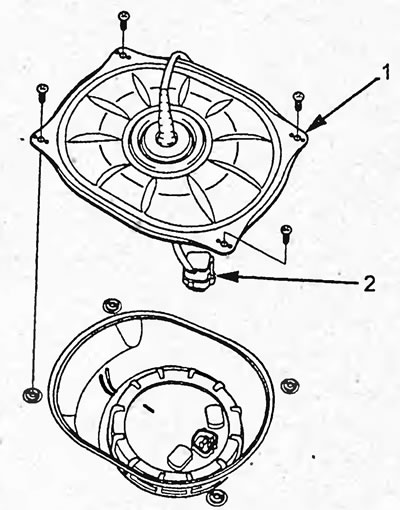

3. Отверните 4 винта и снимите сервисную крышку (1). Отсоедините разъём дополнительного топливного насоса (2).
4. Отсоедините быстроразъёмное соединение топливных трубок.
5. С помощью спецприспособления отверните гайку (В) дополнительного топливного насоса (А).
Момент затяжки — 93 Н·м

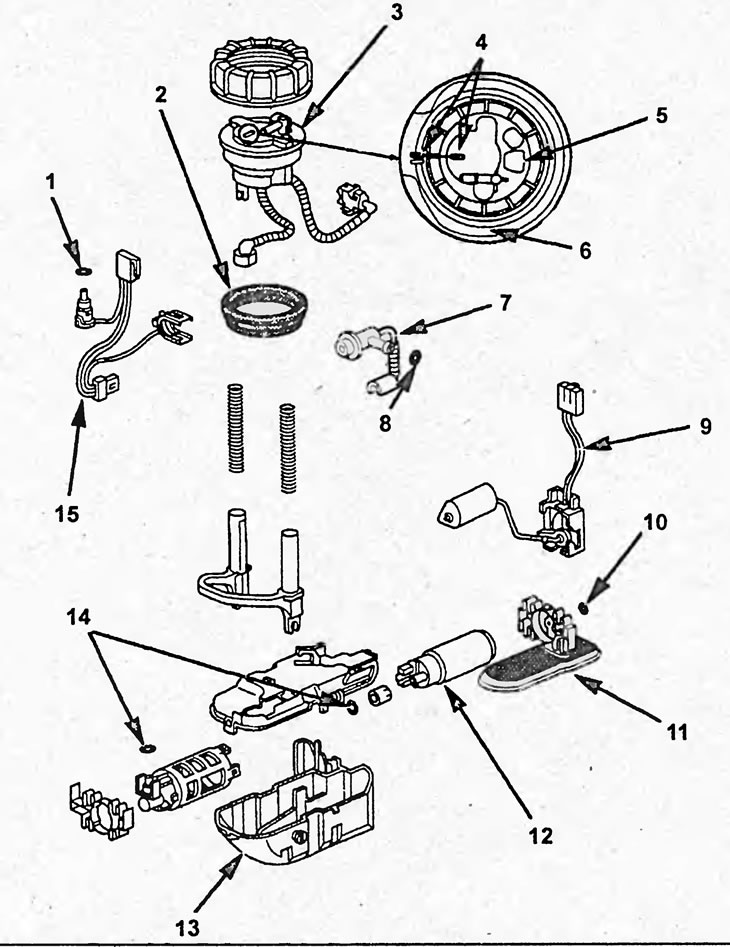

Разборка и сборка топливного насоса (модели 2WD). 1, 2, 8, 10, 14 - уплотнительное кольцо, 3 - топливный фильтр высокого давления, 4 - метки, 5 - топливный насос в сборе, 6 - топливный бак, 7 - регулятор давления топлива, 9 - датчик-указатель уровня топлива, 11 - топливный фильтр низкого давления, 12 - топливный насос, 13 - крышка, 15 - жгут проводов.

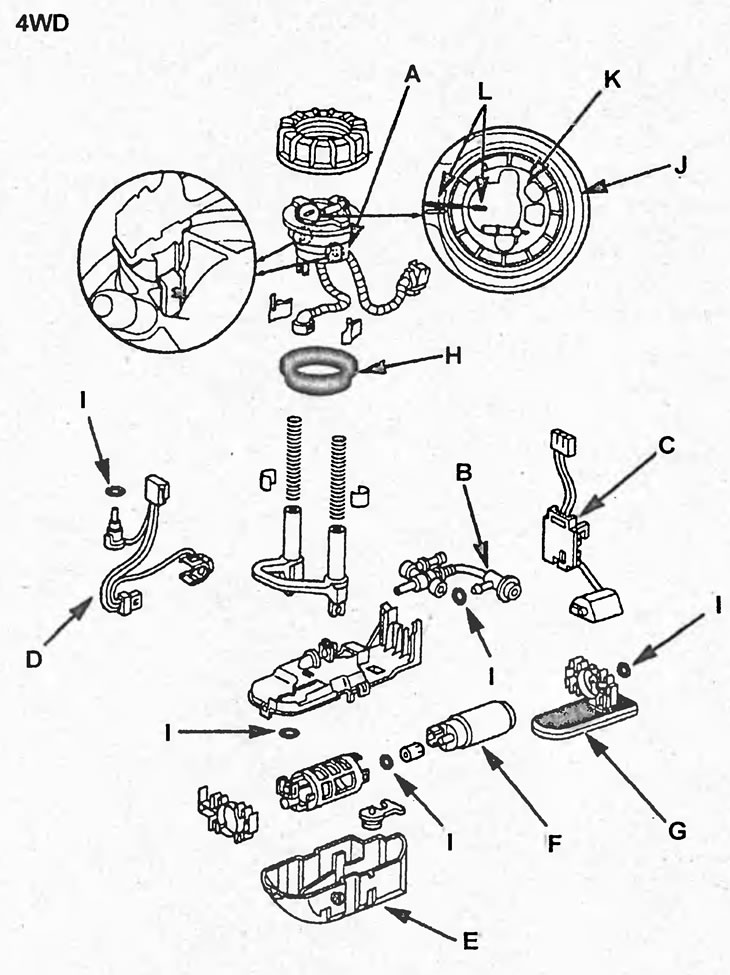

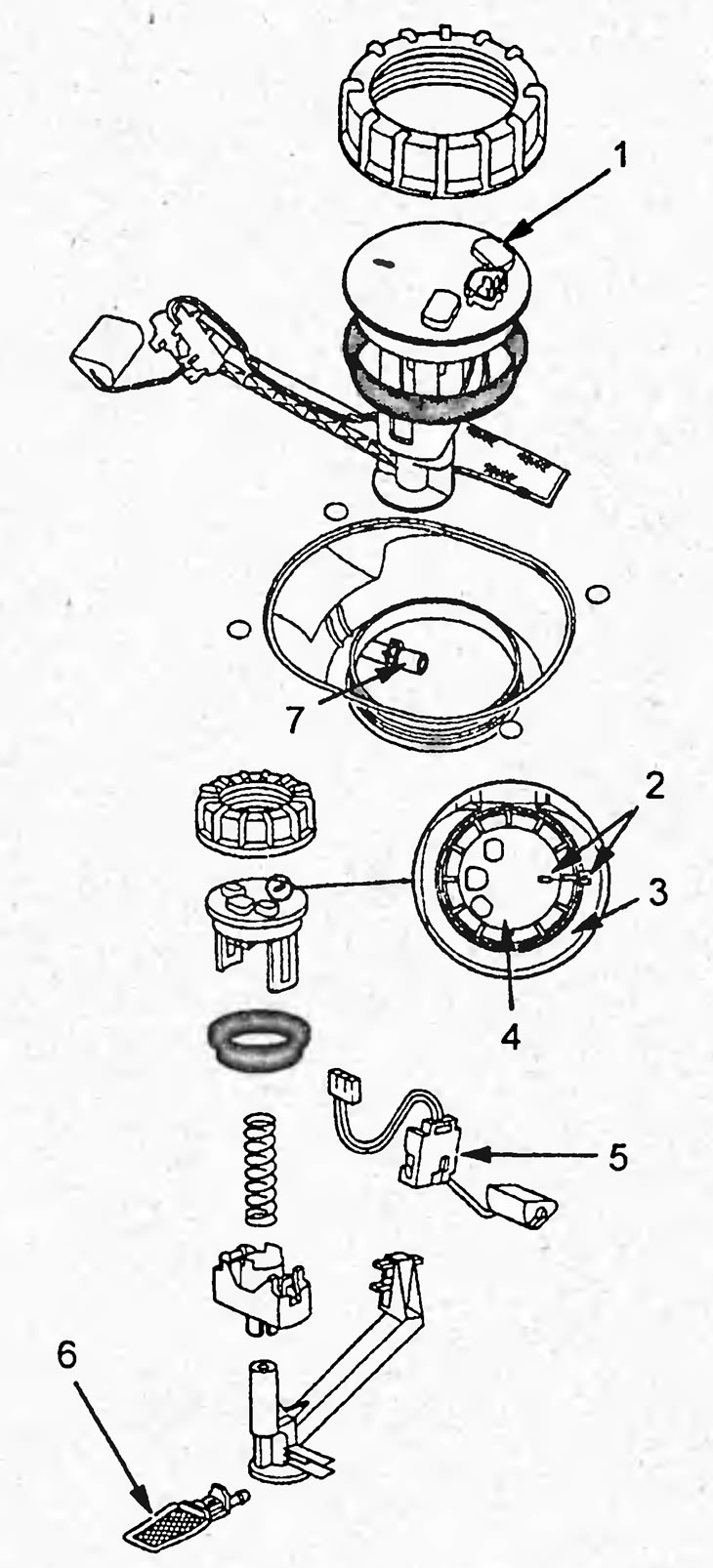

Разборка и сборка основного топливного насоса (модели 4WD). А - топливный фильтр высокого давления, В - регулятор давления топлива, С - датчик-указатель уровня топлива, D - жгут проводов, Е - корпус, F - топливный насос, G - топливный фильтр низкого давления, Н - уплотнитель, I - уплотнительное кольцо, J - топливный бак, К - корпус топливного насоса в сборе, L - метки.
Разборка и сборка дополнительного топливного насоса (модели 4WD). 1 - топливный насос, 2 - метки, 3 - топливный бак, 4 - дополнительный топливный насос в сборе, 5 - датчик-указатель уровня топлива, 6 - топливный фильтр низкого давления, 7 - топливный шланг.

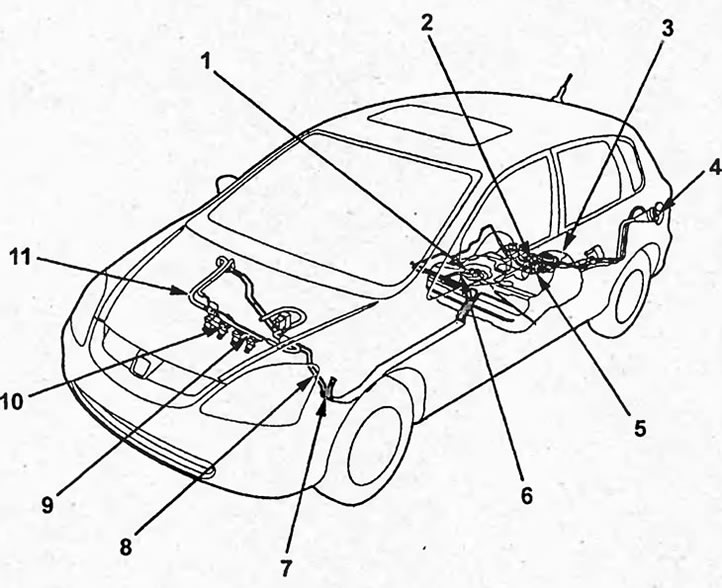

Топливная система (хэтчбек модели 2WD). 1 - топливный насос, 2 - клапан (2-ходовой), 3 - топливный бак, 4 - крышка топливозаливной горловины, 5 - аккумулятор паров топлива, 6, 11 - быстроразъёмное соединение, 7 - трубка системы улавливания паров топлива, 8 - топливная трубка, 9 - топливный коллектор, 10 - форсунка.

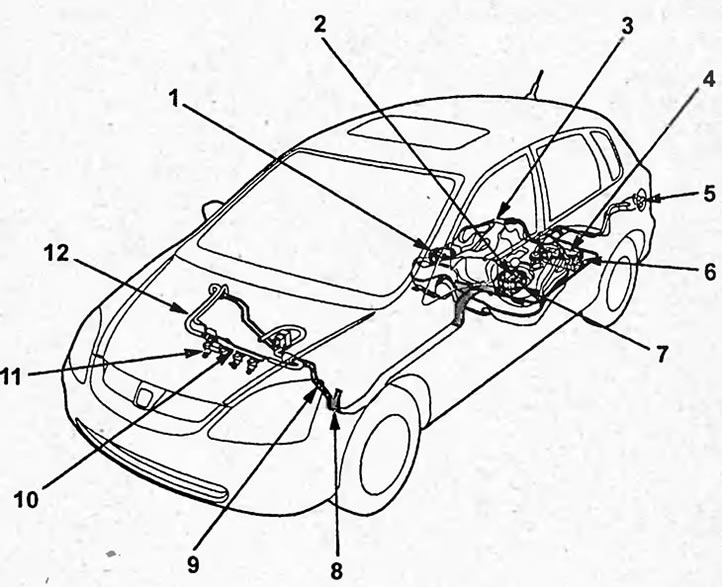

Топливная система (хэтчбек модели 4WD). 1 - топливоподкачивающий насос, 2, 12 - быстроразъёмное соединение, 3 - топливный бак, 4 - аккумулятор паров топлива, 5 - крышка топливозаливной горловины, 6 - клапан (2-ходовой), 7 - топливный насос, 8 - трубка системы улавливания паров топлива, 9 - топливная трубка, 10 - топливный коллектор, 11 - форсунка.

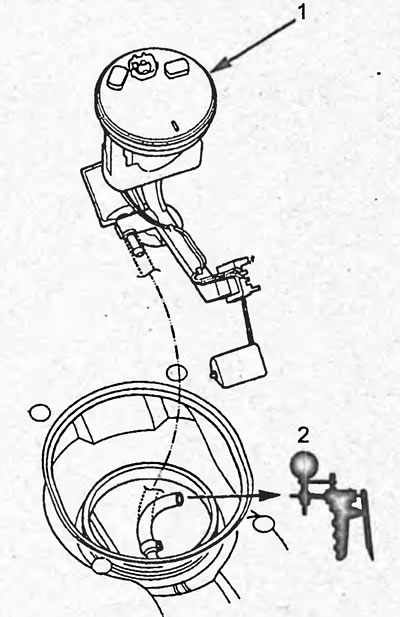

6. Отсоедините шланг от дополнительного топливного насоса (1).
7. Подсоедините шланг к вакуумному насосу (2).
8. Установите замок зажигания в положении "OFF".
9. Снимите главное реле №2.

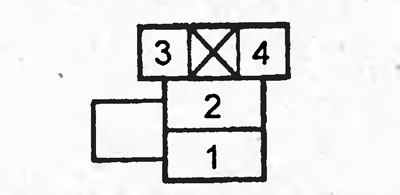

10. Перемкните с помощью перемычки выводы "1" и "2" разъёма главного реле №2.
11. Установите замок зажигания в положении "ON".
12. Измерьте разрежение.
Разрежение — ＞4,0 кПа (30 мм рт.ст.)
При необходимости проверьте: топливный фильтр низкого давления дополнительного топливного насоса, топливные трубки, топливный насос.
