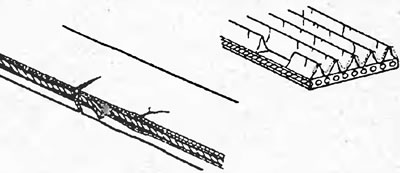

Примечание: не допускается отслоения резины от корда на внутренней (со стороны гребней) и внешней поверхности ремня, оголения или повреждения корда, отслоения гребня от резинового основания, наличия трещин, отслоения или износа на боковых поверхностях ремня и на боковых поверхностях гребней ремня. При необходимости замените ремень.
Примечание: проверка должна производится на холодном двигателе или не менее чем через 30 минут после остановки двигателя.
2. Проверьте ремень привода генератора.
К20А:

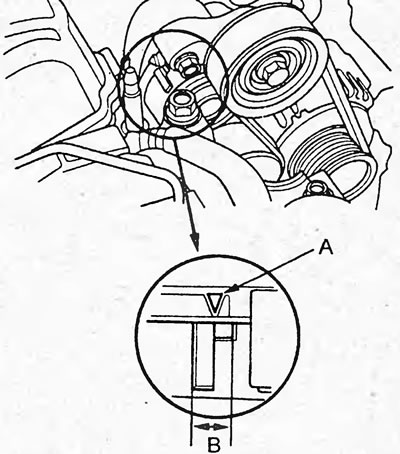

Убедитесь, что указатель натяжения (А) лежит в стандартном диапазоне (В).
Если указатель не лежит в стандартном диапазоне, то замените ремень.
D15B, D17A:

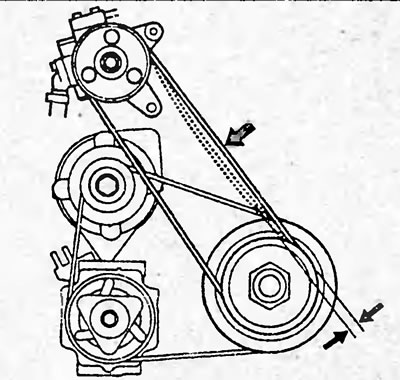

Для проверки прогиба необходимо приложить усилие к ремню 98 Н в месте, показанном на рисунке стрелкой.
Прогиб:
- новый ремень — 5,0 - 6,5 мм
- б/у ремень — 8,5 - 11,0 мм
Примечание: вместо проверки величины прогиба приводного ремня можно провести проверку натяжения ремня.
Усилие:
Модели с кондиционером:
- новый ремень — 830 - 980 Н
- б/у ремень — 390 - 540 Н
Примечание:
- Термин "бывший в употреблении ремень" относится к ремню, проработавшему более 5 мин.

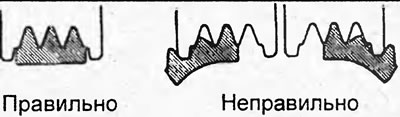

- После установки ремня проверьте правильность его посадки на шкивах. Проверьте рукой внизу шкивов, нет ли свободной канавки на шкиве.
- После установки ремня запустите двигатель и дайте ему проработать в течение 5 мин., а затем снова проверьте натяжение ремня.
3. Проверьте ремень привода насоса усилителя рулевого управления.

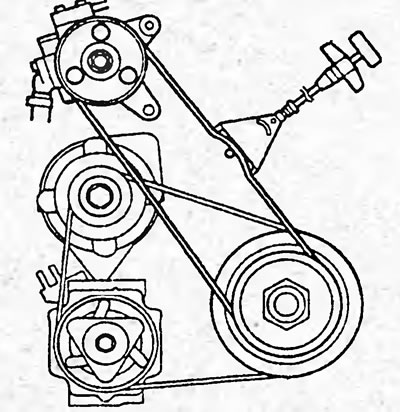

Для проверки прогиба необходимо приложить усилие к ремню 98 Н в месте, показанном на рисунке стрелкой.
Прогиб:
- новый ремень — 9,0 -11,0 мм
- б/у ремень — 13,0 -16,5 мм
Примечание: вместо проверки величины прогиба приводного ремня можно провести проверку натяжения ремня.
Усилие:
- новый ремень — 740 - 880 Н
- б/у ремень — 390 - 540 Н
Примечание:
- Термин "бывший в употреблении ремень" относится к ремню, проработавшему более 5 мин.
- После установки ремня проверьте правильность его посадки на шкивах. Проверьте рукой внизу шкивов, нет ли свободной канавки на шкиве.
- После установки ремня запустите двигатель и дайте ему проработать в течение 5 мин., а затем снова проверьте натяжение ремня.
4. Если прогиб ремня не соответствует регламентированным значениям, то отрегулируйте его.
Ремень привода генератора (D15B, D17A)

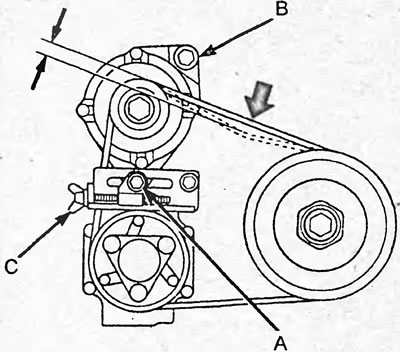

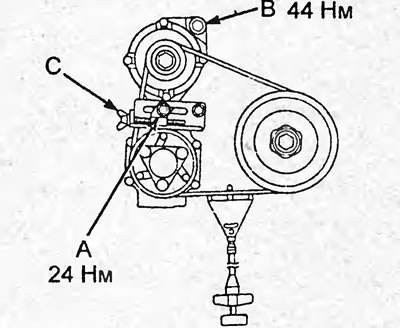

а) Ослабьте затяжку стопорного болта (А) и болта крепления (В).
б) Отрегулируйте натяжение ремня регулировочным болтом (С).
в) Проверьте прогиб ремня привода навесных агрегатов и затяните болты, как показано выше.
Ремень привода насоса усилителя рулевого управления

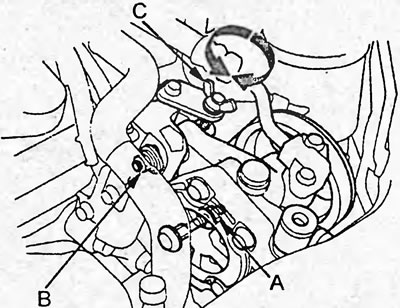

а) Ослабьте затяжку стопорной гайки (В) и гайки крепления (А).
б) Отрегулируйте натяжение ремня регулировочным болтом (С).
в) Проверьте прогиб ремня привода навесных агрегатов и затяните гайки.
