Регулировка
1. При необходимости отрегулируйте положение задней двери.

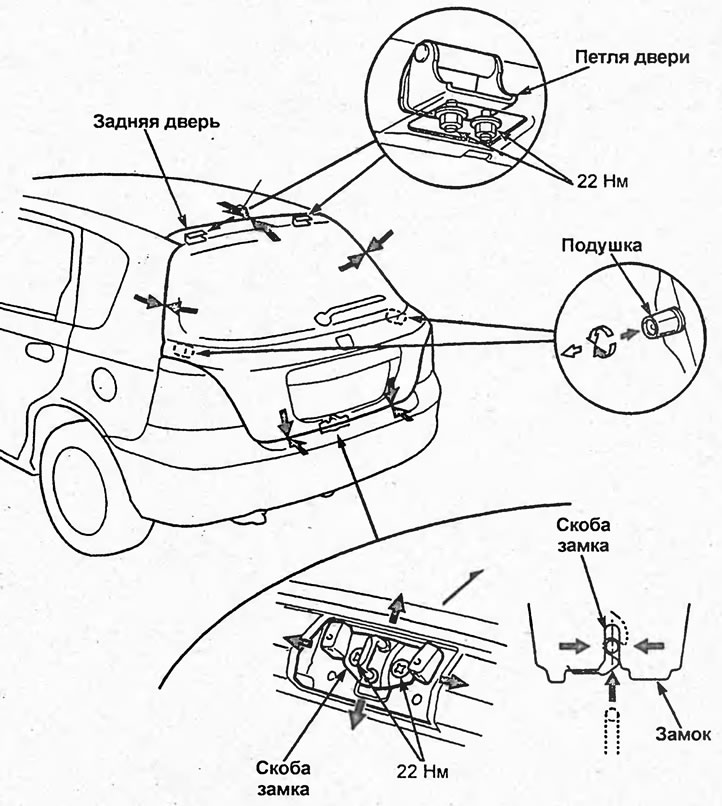

а) Для регулировки вертикального и горизонтального положения двери ослабьте болты крепления петли двери, как показано на рисунке "Регулировка задней двери".
б) Затяните болты после регулировки.
Момент затяжки 22 — Н·м
в) Отрегулируйте высоту выступания двери относительно кузова, поворачивая подушки, как показано на рисунке "Регулировка задней двери".
2. При необходимости отрегулируйте положение скобы замка двери.
а) Ослабьте винты крепления скобы замка двери.
б) Отрегулируйте положение скобы, постукивая по ней молотком с пластиковым бойком.
в) Затяните винты после регулировки.
Момент затяжки — 22 Н·м
Снятие и установка
Примечание: установку проводите в порядке, обратном снятию.

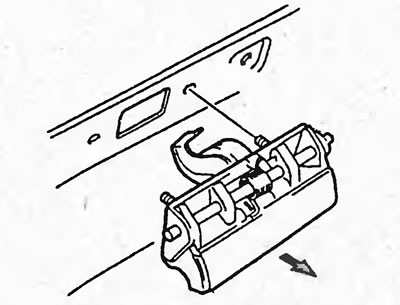

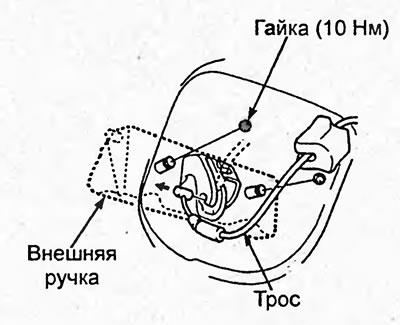

Внешняя ручка
1. Снимите внутреннюю отделку задней двери (см. раздел "Внутренняя отделка салона").
2. Отсоедините трос привода замка задней двери от внешней ручки и отверните гайки.
Момент затяжки — 10 Н·м
3. Затем потяните за ручку и снимите её.

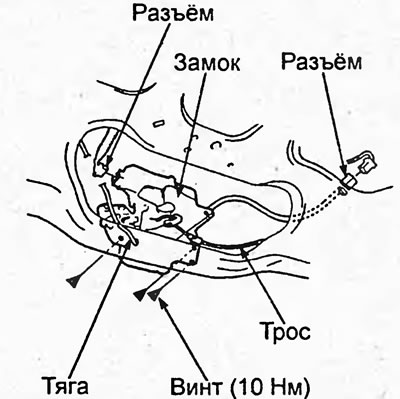

Замок задней двери
1. Снимите внутреннюю отделку задней двери (см. раздел "Внутренняя отделка салона").
2. Отсоедините трос привода от замка задней двери, тягу и разъёмы.
3. Отверните болты, затем потяните замок задней двери вперёд и снимите его.
Момент затяжки — 10 Н·м
Регулировка задней двери.

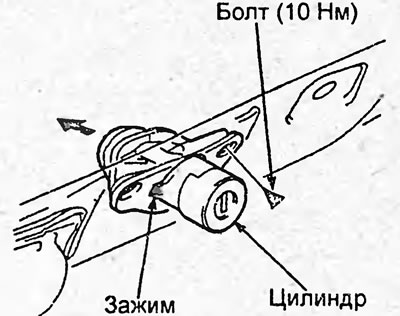

Цилиндр замка
1. Снимите внутреннюю отделку задней двери (см. раздел "Внутренняя отделка салона").
2. Снимите верхнюю отделку номерного знака.

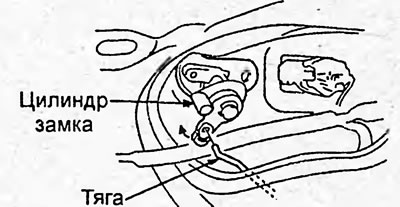

3. Отсоедините тягу от цилиндра замка, отсоедините разъём.
4. Отверните болт крепления цилиндра замка, затем потяните цилиндр замка и отсоедините зажим.

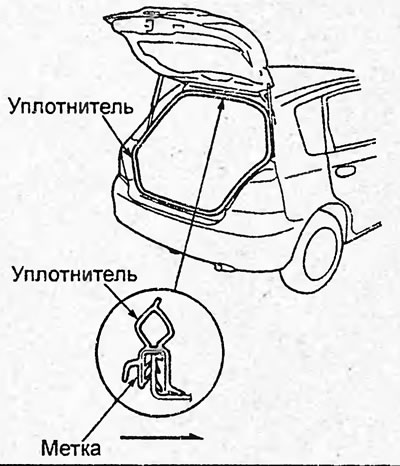

Уплотнитель задней двери
1. Снимите уплотнитель задней двери.
2. Очистите и обезжирьте контактную поверхность уплотнителя.
3. Нанесите клей, как показано на рисунке.
4. Нанесите установочную метку на уплотнитель. Совместите метку со штифтом в верхней части дверного проёма, как показано на рисунке, и установите уплотнитель.
5. Проверьте герметичность уплотнителя.
