Примечание: при снятии и установке лобового стекла руководствуйтесь сборочным рисунком "Лобовое стекло".
Снятие
1. Снимите внутреннее зеркало заднего вида.
2. Снимите стеклоочистители лобового стекла.

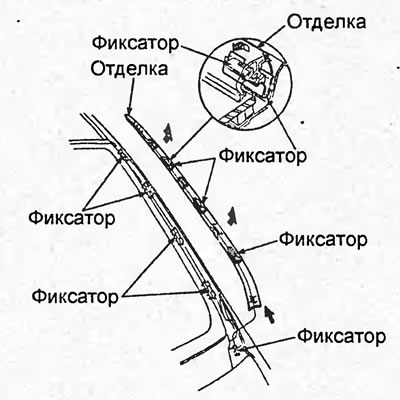

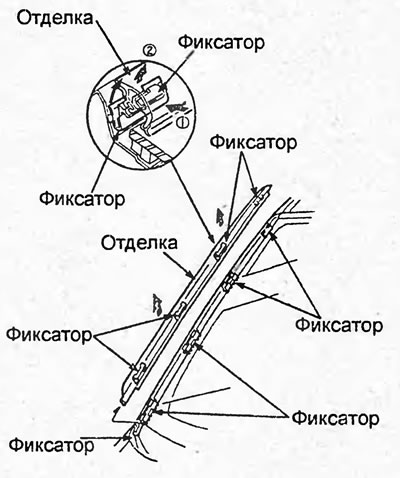

3. Потяните вверх боковую внешнюю отделку лобового стекла, отсоедините фиксаторы. Затем отсоедините нижнюю часть отделки.
Хэтчбек.
Седан.
4. Снимите вентиляционную решётку (см. раздел "Вентиляционная решётка").

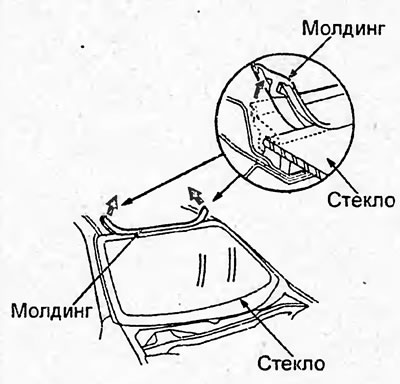

5. Снимите молдинг лобового стекла, как показано на рисунке.
6. Если старый молдинг будет устанавливаться, нанесите установочные метки на молдинг и стекло.
7. Подверните передний край отделки крыши.
Примечание: чтобы не повредить окрашенные поверхности кузова и поверхность панели приборов, наклейте на них липкую ленту.
Лобовое стекло (седан). 1,2- пистон. 3 - молдкнг, 4 - боковая внешняя отделка лобового стекла, 5, 6 - фиксатор, 7 - боковой уплотнитель (седан), 8 - нижний уплотнитель (седан), 9 - уплотнитель (хэтчбек) 10 - лобовое стекло.
Внимание: чтобы не повредить руки острыми краями, работайте в перчатках.

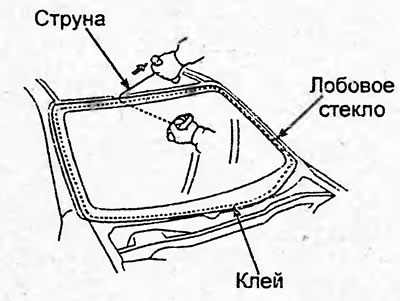

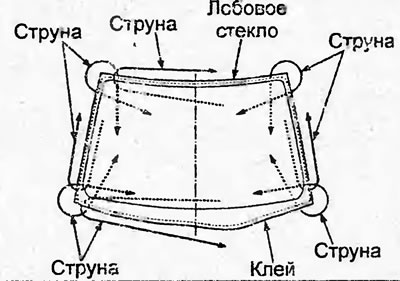

8. С внутренней стороны кузова, используя шило, сделайте отверстия в слое клея, стараясь не задеть пистоны. Из салона протяните струну через отверстие.
Внимание: струна может поранить руки, работайте в перчатках.
9. Закрепите концы струны на деревянных брусках.
Примечание: во избежание разрыва струны при работе используйте всю её длину.
10. Срежьте слой клея по всему периметру стекла.
11. Осторожно снимите лобовое стекло.
12. Снимите уплотнитель лобового стекла и пистоны с кузова.
Установка
Внимание: чтобы не повредить руки острыми краями, работайте в перчатках.
1. Очистите контактную поверхность кузова от клея, оставляя 1-2 мм клея на поверхности.
Примечание: если при срезании весь клей был удалён, то очистите поверхность кузова куском ткани, смоченным в растворителе и подождите 30 минут. Затем покройте поверхность кузова новым слоем клея толщиной 2 мм.
2. Очистите и обезжирьте поверхность стекла шириной около 50 мм от края и поверхность прилегания стекла на кузове по всему периметру.

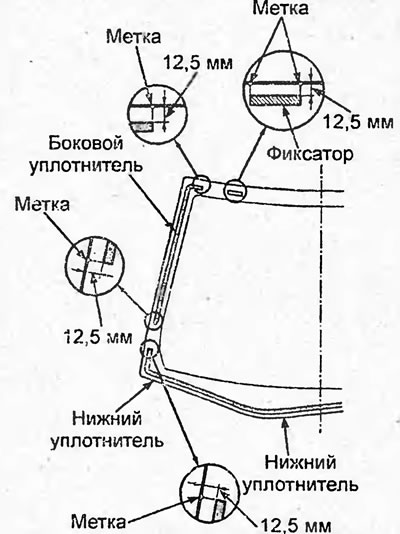

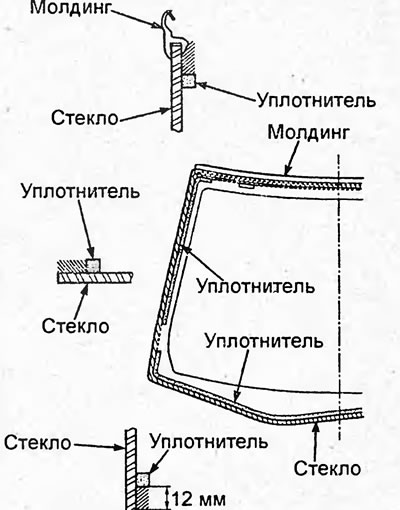

3. Наклейте новые боковой и нижний уплотнители и пистоны с внутренней стороны лобового стекла, как показано на рисунке.

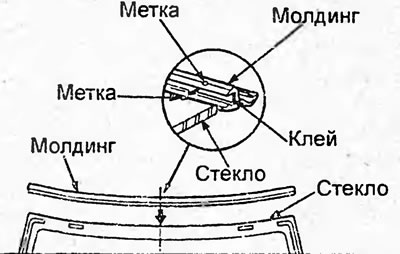

4. Установите молдинг на лобовое стекло в соответствии с метками, как показано на рисунке.

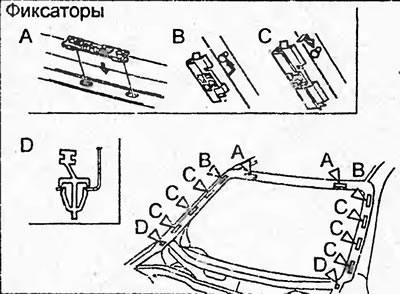

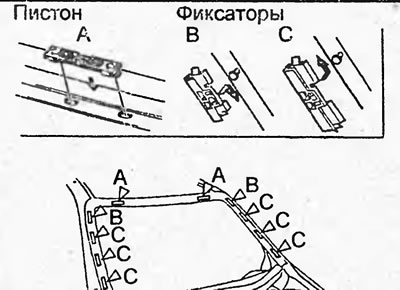

5. Установите пистоны "А" и фиксаторы "В", "C", "D" на кузов, как показано на рисунке.
Хэтчбек.
Седан.

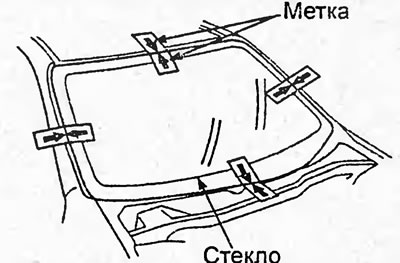

6. Установите лобовое стекло на кузов. Нанесите установочные метки на стекло и кузов, как показано на рисунке.
Примечание: не повредите стекло и окрашенные поверхности кузова.
7. Снимите лобовое стекло.
8. При помощи кисти нанесите праймер на стекло между уплотнителем и молдингом, как показано на рисунке.
Внимание: очистите поверхность от загрязнений и смазки, не касайтесь поверхности после нанесения праймера, иначе соединение будет негерметичным.
Примечание: используйте праймер, предназначенный для установки стёкол. Время высыхания праймера указано в инструкции по применению.

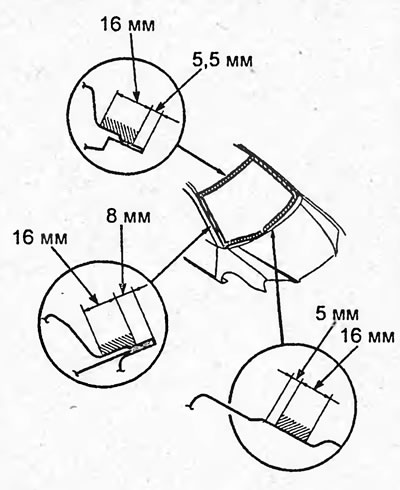

9. При помощи кисти нанесите праймер на кузов, как показано на рисунке. Подождите 10 минут.
Внимание: очистите поверхность от загрязнений и смазки, не касайтесь поверхности после нанесения праймера, иначе соединение будет негерметичным.
Хэтчбек.
Седан.

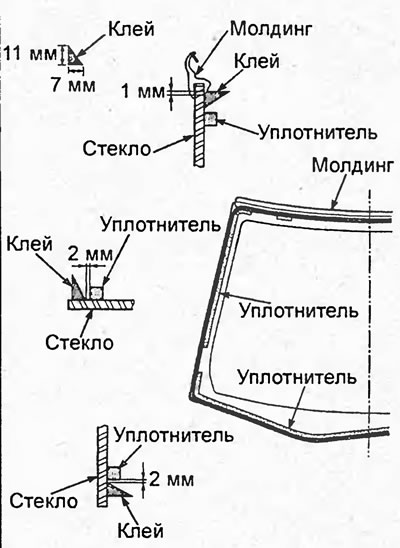

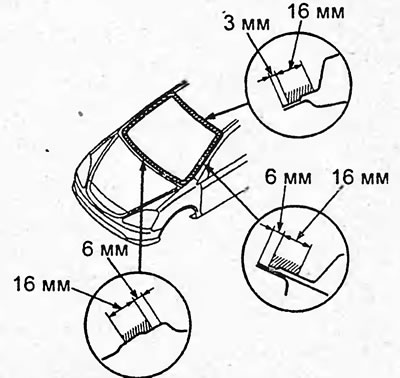

10. Нанесите клей на контактную поверхность лобового стекла между уплотнителем и молдингом, как показано на рисунке. Подождите 30 минут.
11. Установите лобовое стекло на кузов в соответствии с метками. Слегка надавите на стекло сначала на углы, затем на всю контактную поверхность. Не открывайте и не закрывайте двери автомобиля, пока клей не высохнет.
12. Удалите излишки клея с лобового стекла и окрашенных поверхностей кузова.
13. Подождите 1 час. Проверьте и устраните негерметичность соединения.
а) По истечении времени отвердевания произведите проверку на герметичность соединения.
б) Устраните неплотности соединения герметиком для автомобильных стёкол.
14. Установите вентиляционную решётку (см. раздел "Вентиляционная решётка").
15. Установите боковую внешнюю отделку лобового стекла.
16. Установите стеклоочистители лобового стекла.
17. Установите внутреннее зеркало заднего вида.
