Снятие и установка
1. При снятии внутренней отделки салона руководствуйтесь сборочным рисунком "Внутренняя отделка салона".
2. Установка производится в порядке, обратном снятию.

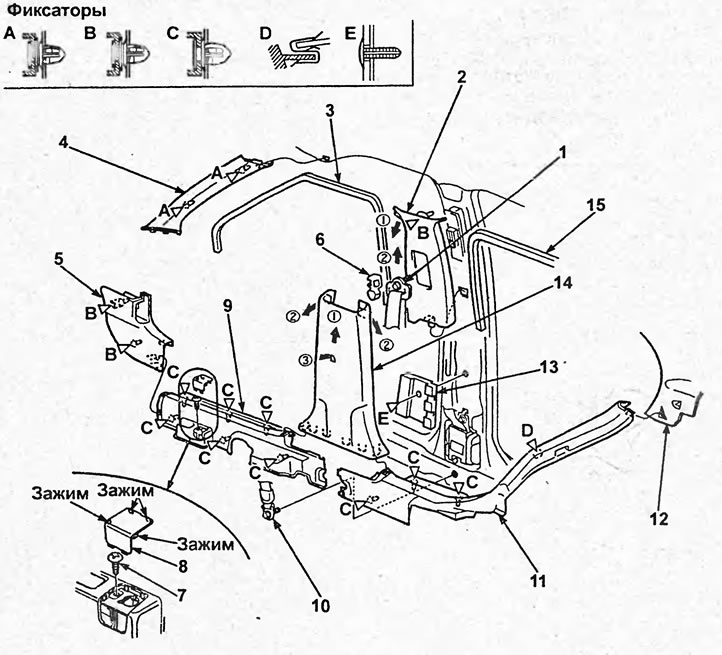

Внутренняя отделка салона (седан). 1 - верхнее крепление ремня безопасности переднего сиденья, 2 - верхняя отделка центральной стойки, 3 - уплотнитель передней двери, 4 - отделка передней стойки, 5 - передняя боковая отделка салона, 6 - крышка верхнего крепления ремня безопасности переднего сиденья, 7 - винт, 8 - крышка, 9 - отделка порога передней двери, 10 - нижнее крепление ремня безопасности переднего сиденья, 11 - отделка порога задней боковой двери, 12 - верхняя отделка задней стойки, 13 - защита, 14 - нижняя отделка центральной стойки, 15 - уплотнитель задней боковой двери.

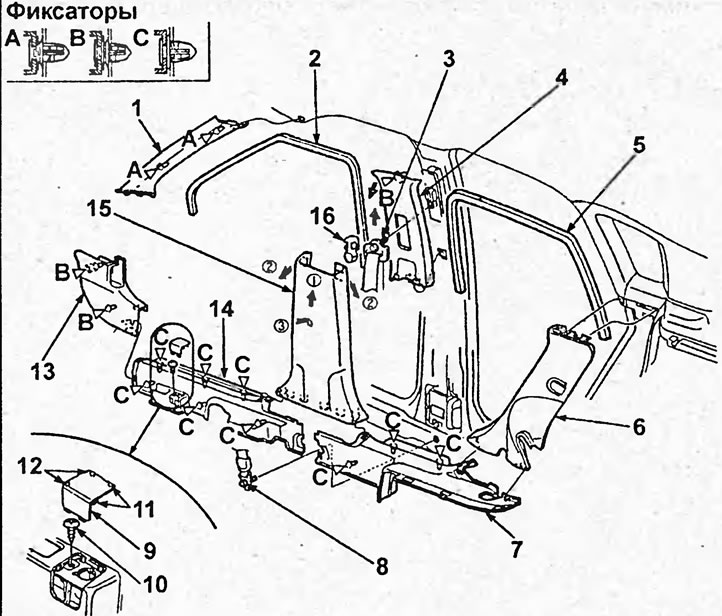

Внутренняя отделка салона (хэтчбек). 1 - отделка передней стойки, 2 - уплотнитель передней двери, 3 - болт верхнего крепления ремня безопасности переднего сиденья, 4 - верхняя отделка центральной стойки, 5 - уплотнитель задней боковой двери, 6 - нижняя отделка задней стойки, 7 - отделка порога задней боковой двери, 8 - болт нижнего крепления ремня безопасности переднего сиденья, 9 - крышка, 10 - винт, 11,12- зажим, 13 - передняя боковая отделка салона, 14 - отделка порога передней двери, 15 - нижняя отделка центральной стойки, 16 - крышка.

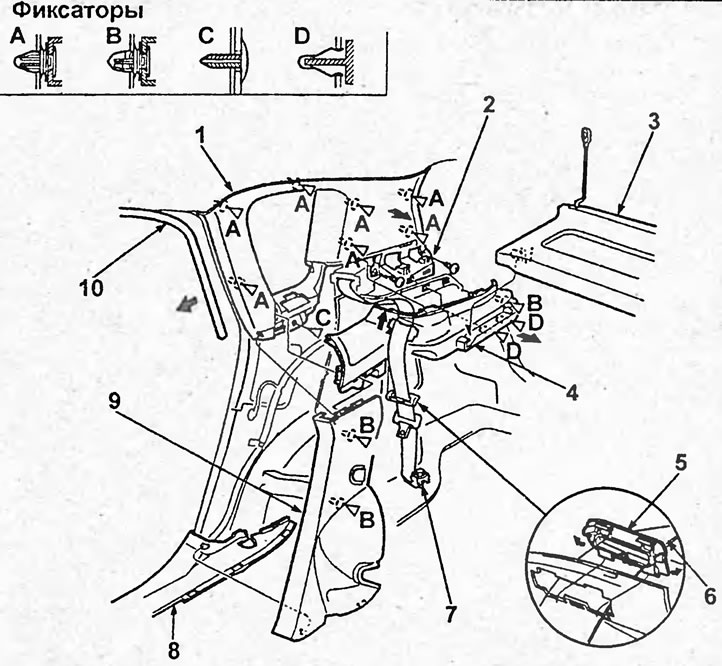

Внутренняя отделка салона (хэтчбек, продолжение). 1 - верхняя отделка задней стойки, 2 - боковая отделка багажного отделения, 3 - задняя полка, 4 - верхняя отделка боковой отделки багажного отделения, 5 - крышка, 6 - ремень безопасности заднего сиденья, 7 - болт нижнего крепления ремня безопасности заднего сиденья, 8 - отделка порога задней боковой двери, 9 - нижняя отделка задней стойки, 10 - уплотнитель задней боковой двери.
Снятие и установка задней полки
1. При снятии задней полки руководствуйтесь сборочным рисунком "Задняя полка".
2. Установка производится в порядке, обратном снятию.
Задняя полка. 1 - зажим, 2 - задняя полка, 3 - зажим, 4 - прорезь, 5 - верхняя отделка задней стойки, 6 - разъём обогрева заднего стекла, 7 - уплотнитель задней боковой двери, 8 - отделка порога задней боковой двери, 9 - ремень безопасности заднего сиденья, 10 - задняя полка, 11 - разъём дополнительного стоп-сигнала, 12 - ремень безопасности заднего сиденья, 13 - зажим, прорезь.
Снятие и установка отделочных панелей багажного отделения (седан)
1. При снятии отделочных панелей багажного отделения руководствуйтесь сборочным рисунком "Отделочные панели багажного отделения".
2. Установка производится в порядке, обратном снятию.

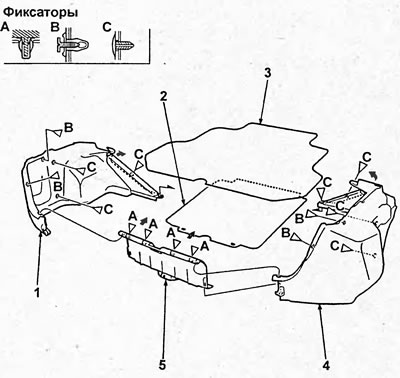

Отделочные панели багажного отделения (седан). 1 - боковая отделка багажного отделения с левой стороны, 2 - крышка поддона для запасного колеса, 3 - коврик багажного отделения, 4 - боковая отделка багажного отделения с правой стороны, 5 - задняя отделка багажного отделения.

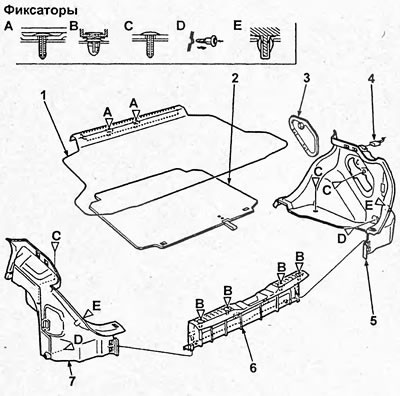

Отделочные панели багажного отделения (хэтчбек). 1 - коврик багажного отделения, 2 - крышка багажного отделения, 3 - крышка, 4 - разъём, 5, 7 - боковая отделка багажного отделения, 6 - задняя отделка багажного отделения.
Снятие и установка отделок задней двери (хэтчбек)
1. При снятии отделок задней двери руководствуйтесь сборочным рисунком "Задняя дверь". Снятие проводите в последовательности, указанной на рисунке.
2. Установка производится в порядке, обратном снятию.

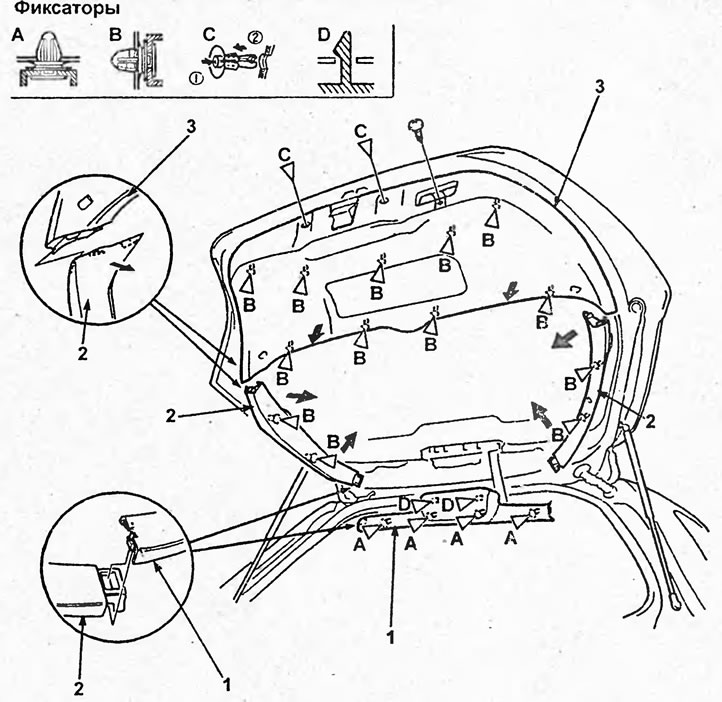

Задняя дверь. 1 - верхняя отделка задней двери, 2 - боковая отделка задней двери, 3 i внутренняя отделка задней двери.
