Снятие
Примечание: при снятии стекла задней двери руководствуйтесь сборочным рисунком "Стекло задней двери".
1. Снимите внутреннюю отделку задней двери (см. раздел "Внутренняя отделка салона").
2. Снимите спойлер.
3. Снимите лампу дополнительного стоп-сигнала (см. главу "Электрооборудование кузова").
4. Снимите электропривод стеклоочистителя стекла задней двери (см. главу "Электрооборудование кузова").

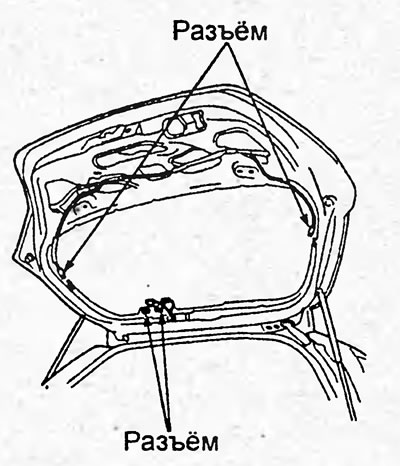

5. Отсоедините разъёмы обогрева стекла задней двери и антенны.

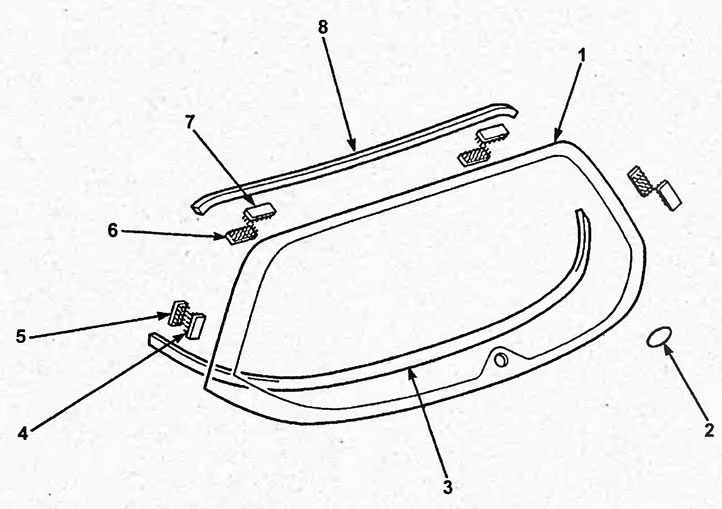

Стекло задней двери. 1 - стекло задней двери, 2 - наклейка "LEV", 3 - нижний уплотнитель, 4, 5, 6, 7- фиксатор, 8 - верхний уплотнитель.

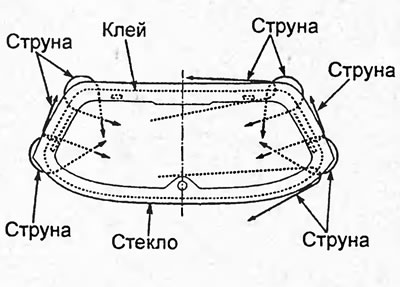

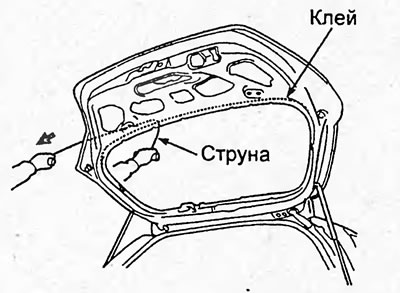

6. С внутренней стороны кузова, используя шило, сделайте отверстия в слое клея. Из салона протяните струну через отверстие.
Примечание: чтобы не повредить окрашенные поверхности, наклейте на них липкую ленту.
Внимание: чтобы не повредить руки острыми краями, работайте в перчатках.
7. Закрепите концы струны на деревянных брусках.
Примечание: во избежание разрыва струны при работе используйте всю её длину.
8. Срежьте слой клея по всему периметру стекла.
9. Осторожно снимите стекло задней двери.
Установка
Внимание: чтобы не повредить руки острыми краями, работайте в перчатках.
1. Очистите контактную поверхность кузова от клея, оставляя 1-2 мм клея на поверхности.
Примечание: если при срезании весь клей был удалён, то очистите поверхность кузова куском ткани, смоченным в растворителе и подождите 30 минут. Затем покройте поверхность кузова новым слоем клея толщиной 2 мм.
2. Очистите и обезжирьте поверхность стекла шириной около 50 мм от края и поверхность прилегания стекла к кузову.

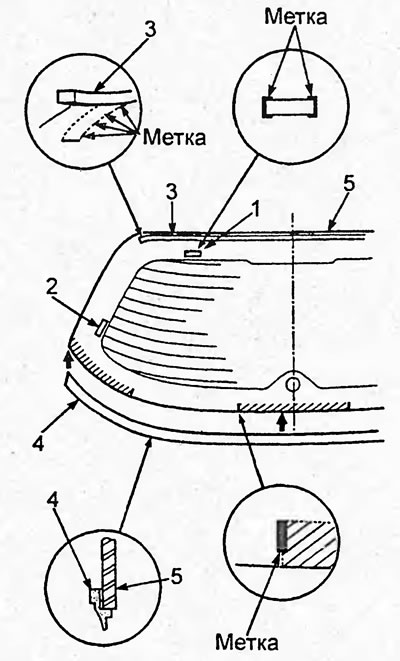

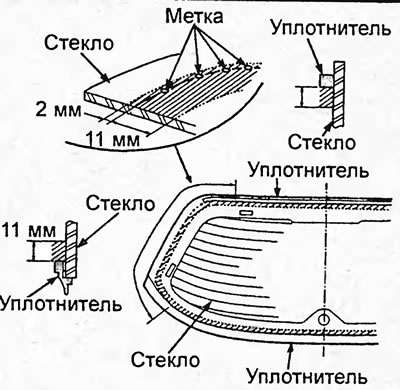

3. Наклейте боковые верхние и нижние фиксаторы на стекло. Затем наклейте верхний и нижний уплотнитель на стекло в соответствии с метками, как показано на рисунке. Перед установкой верхнего и нижнего уплотнителя нанесите праймер на внутреннюю контактную поверхность стекла и подождите, пока праймер не высохнет.
1 - верхний фиксатор, 2 - боковой фиксатор, 3 - верхний уплотнитель, 4 - нижний уплотнитель, 5 - стекло задней двери.

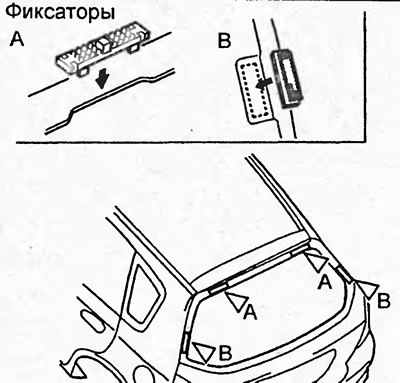

4. Наклейте фиксаторы на заднюю дверь, как показано на рисунке.

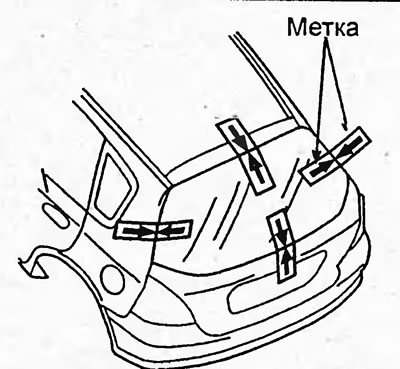

5. Установите стекло на заднюю дверь, нанесите установочные метки на стекло и дверь, как показано на рисунке.
Примечание: не повредите стекло и окрашенные поверхности кузова.
6. Снимите стекло.
7. При помощи кисти нанесите праймер на стекло и уплотнители, как показано на рисунке.
Внимание: очистите поверхность от загрязнений и смазки, не касайтесь поверхности после нанесения праймера, иначе соединение будет негерметичным.
Примечание: используйте праймер, предназначенный для установки стёкол. Время высыхания праймера указано в инструкции по применению.

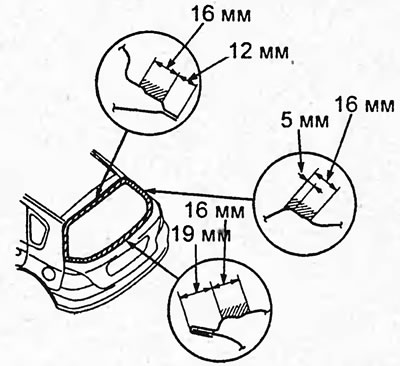

8. При помощи кисти нанесите праймер на кузов, как показано на рисунке. Подождите 10 минут.
Внимание: очистите поверхность от загрязнений и смазки, не касайтесь поверхности после нанесения праймера, иначе соединение будет негерметичным.

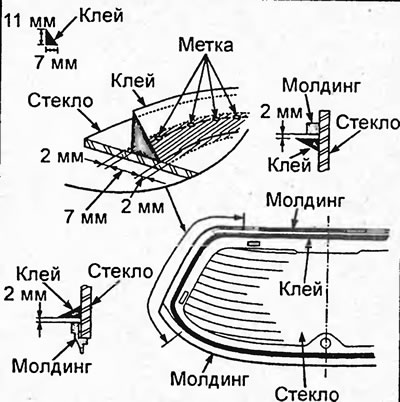

9. Нанесите клей на контактную поверхность стекла и уплотнителей, как показано на рисунке. Подождите 30 минут.
10. Установите стекло на заднюю дверь в соответствии с метками. Слегка надавите на стекло сначала на углы, затем на всю контактную поверхность. Не открывайте и не закрывайте двери автомобиля, пока клей не высохнет.
11. Удалите излишки клея со стекла и с окрашенных поверхностей задней двери.
12. Подождите 1 час. Проверьте и устраните негерметичность соединения.
а) По истечении времени отвердевания произведите проверку на герметичность соединения.
б) Устраните неплотности соединения герметиком для автомобильных стекол.
13. Установите электропривод стеклоочистителя стекла задней двери (см. главу "Электрооборудование кузова").
14. Установите лампу дополнительного стоп-сигнала (см. главу "Электрооборудование кузова").
15. Установите спойлер.
16. Установите внутреннюю отделку задней двери (см. раздел "Внутренняя отделка салона").
