Регулировка
1. При необходимости отрегулируйте положение задней боковой двери.

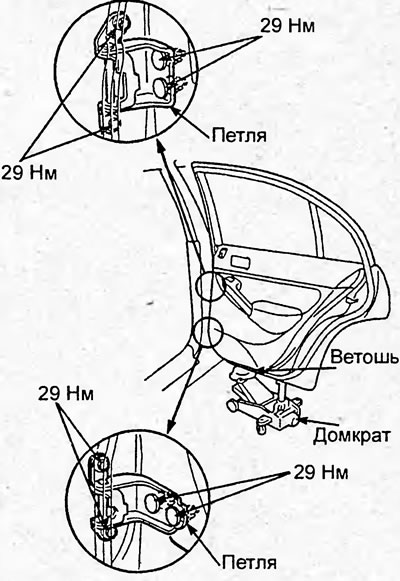

а) Для регулировки вертикального и горизонтального положения двери ослабьте болты крепления петли двери, как показано на рисунке.
Примечание: подставьте под открытую дверь домкрат, предварительно положив на него полотенце или другую ткань, чтобы не повредить окрашенные поверхности двери.
б) Затяните болты после регулировки.
Момент затяжки — 29 Н·м

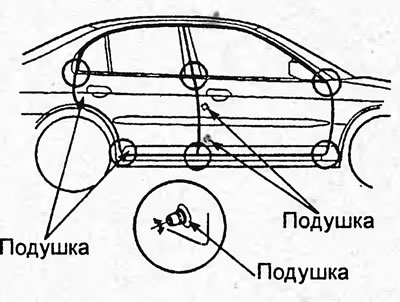

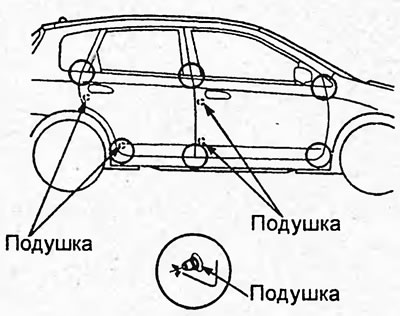

в) Отрегулируйте высоту выступания двери относительно кузова, поворачивая подушки, как показано на рисунке.
Седан.
Хэтчбек.
2. При необходимости отрегулируйте положение скобы замка двери.
а) Ослабьте винты крепления скобы замка двери.

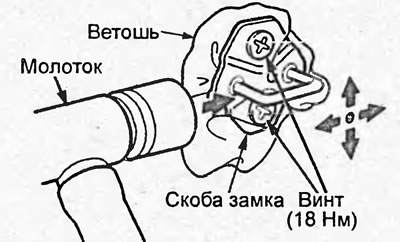

б) Отрегулируйте положение скобы, постукивая по ней молотком с пластиковым бойком.
в) Затяните винты после регулировки.
Момент затяжки — 18 Н·м
Снятие и установка
Примечание: установка производится в порядке, обратном снятию.
Отделочная панель задней боковой двери

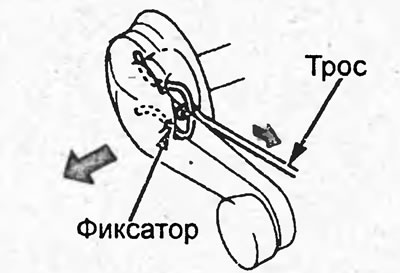

1. Снимите ручку стеклоподъёмника, как показано на рисунке.

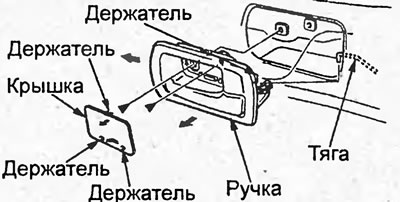

2. Снимите внутреннюю ручку.
а) При помощи отвертки отсоедините зажимы и снимите крышку.
Примечание: перед использованием обмотайте отвертку защитной лентой.
б) Отверните винты.
в) Потяните внутреннюю ручку на себя и отсоедините зажим.
г) Отсоедините тягу от ручки.

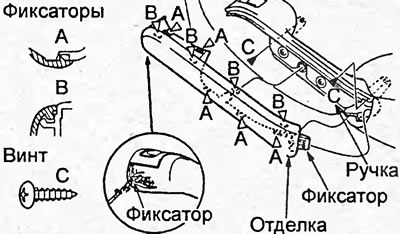

3. Снимите отделку вспомогательной ручки.
а) При помощи отвёртки приподнимите крышку и отсоедините фиксатор.
б) Отсоедините зажимы "С".

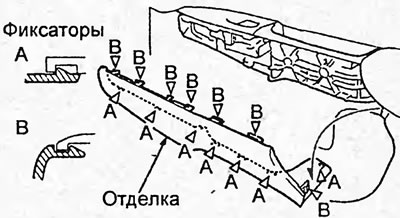

в) Отсоедините зажимы "D", фиксатор и снимите отделку вспомогательной ручки.
Седан.
Хэтчбек.
4. (Седан) Отверните винты крепления вспомогательной ручки.

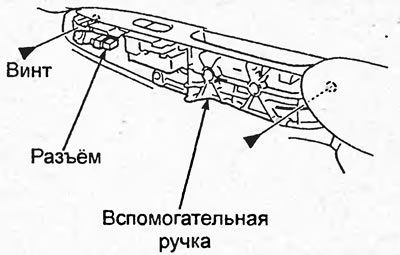

5. (Хэтчбек) Отсоедините разъём, отверните винты и снимите вспомогательную ручку.

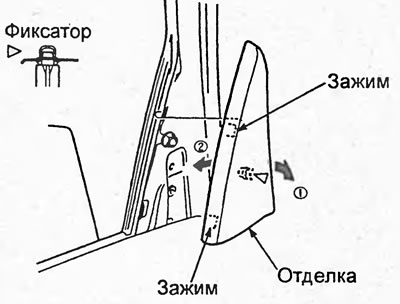

6. (Хэтчбек) Потяните вверх угловую внутреннюю отделку стекла задней боковой двери, отсоедините зажимы. Снимите угловую внутреннюю отделку.

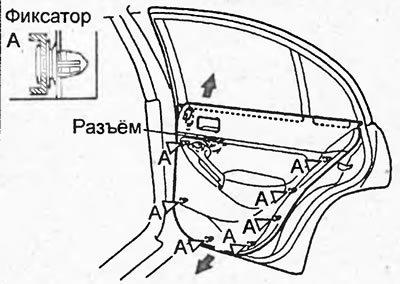

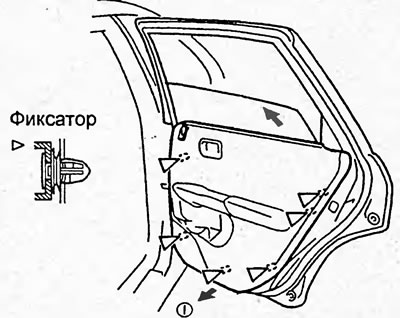

7. Отсоедините фиксаторы крепления отделочной панели при помощи спец-приспособления и снимите её.
Седан.
Хэтчбек.
Внешняя ручка задней боковой двери
Седан
1. Полностью поднимите стекло.
2. Снимите отделочную панель задней боковой двери и крышку технологического отверстия.
3. Отсоедините тягу внутренней ручки и тягу замка от держателя.

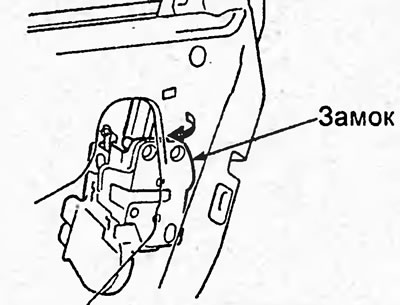

4. Отверните винты и опустите замок вниз, как показано на рисунке.
Момент затяжки — 6 Н·м

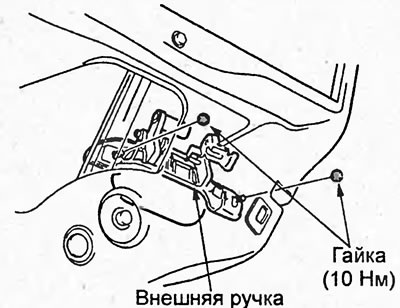

5. Отверните гайки крепления внешней ручки.
Момент затяжки — 10 Н·м

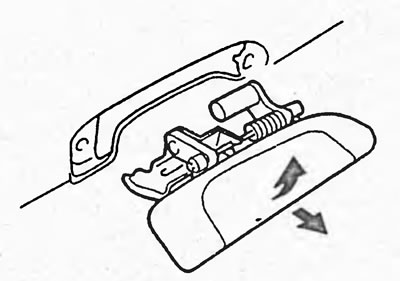

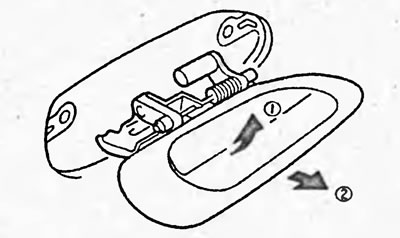

6. Потяните внешнюю ручку на себя и снимите её.
Хэтчбек
1. Полностью поднимите стекло.
2. Снимите отделочную панель задней боковой двери и крышку технологического отверстия.

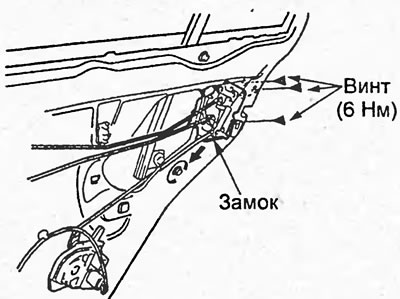

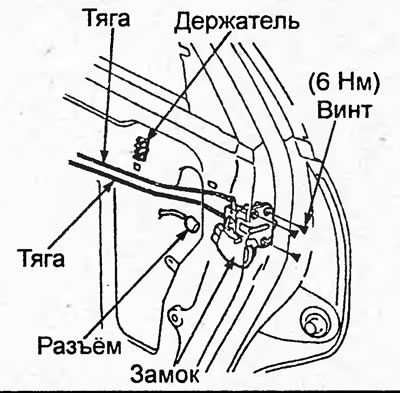

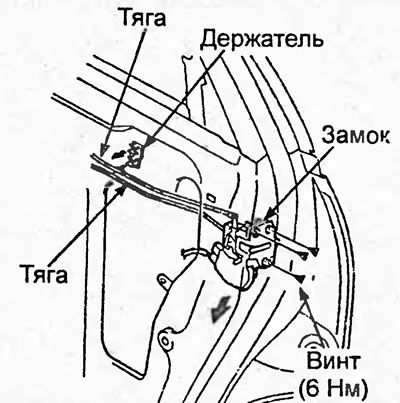

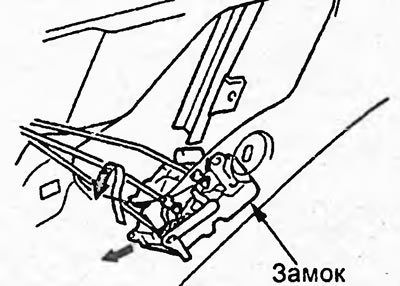

3. Отсоедините тягу внутренней ручки и тягу замка от держателя. Отверните винты и опустите замок вниз, как показано на рисунке.
Момент затяжки — 6 Н·м

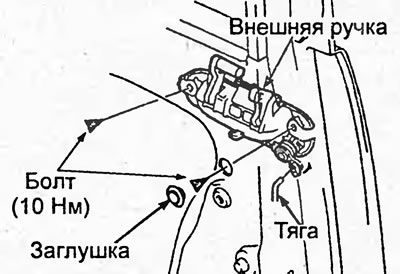

4. Отверните болты крепления внешней ручки.
Момент затяжки — 10 Н·м
5. Потяните внешнюю ручку на себя и снимите её.
Замок двери
1. Полностью поднимите стекло.
2. Снимите отделочную панель передней двери, крышку технологического отверстия и защиту тяги.
3. Отверните винты.

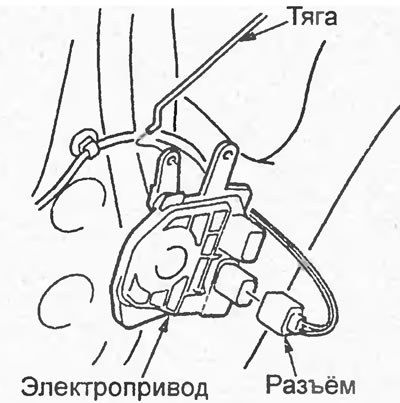

4. Отсоедините тягу и разъём, затем снимите электропривод.

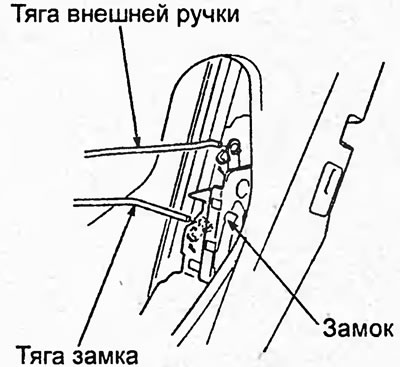

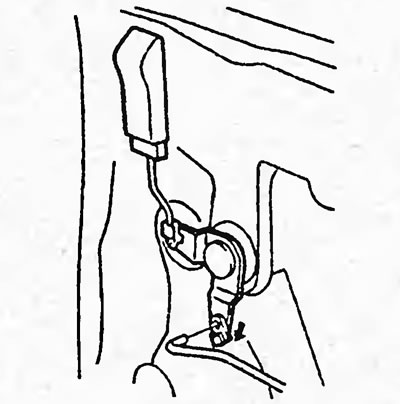

5. Отсоедините тягу, как показано на рисунке.

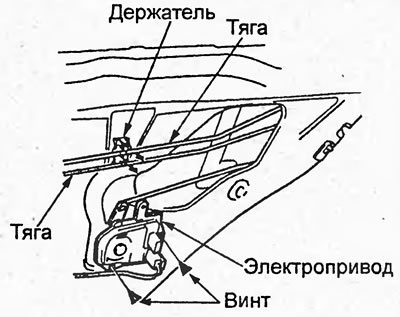

6. (Хэтчбек) Отсоедините разъёмы, затем отсоедините фиксаторы крепления провода. Отсоедините тягу внутренней ручки и тягу замка от держателя. Отверните винты.
7. (Хэтчбек) Отсоедините тяги от замка.

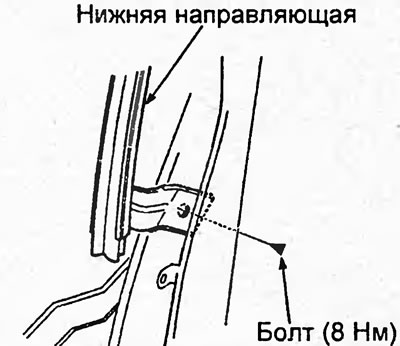

8. (Хэтчбек) Отверните болт крепления нижней направляющей.
Момент затяжки — 8 Н·м

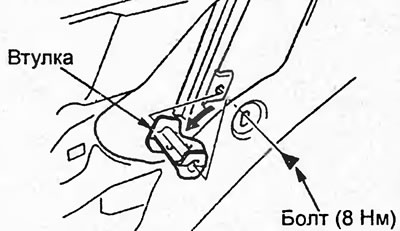

9. (Седан) Отверните болт, затем снимите втулку.
10. Снимите замок через технологическое отверстие.
Седан.
Хэтчбек.
Стекло двери и механизм стеклоподъёмника
1. Полностью поднимите стекло двери.
2. Снимите отделочную панель задней боковой двери, крышку технологического отверстия и защиту тяги.

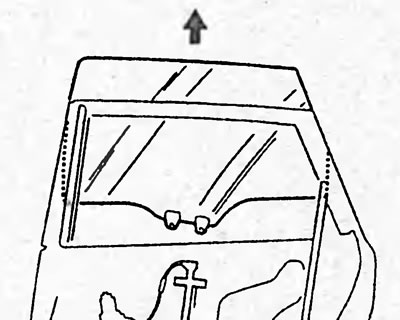

3. Поднимите стекло двери так,, чтобы были видны болты крепления стекла. Отверните болты. Осторожно вытащите стекло.
Момент затяжки — 10 Н·м

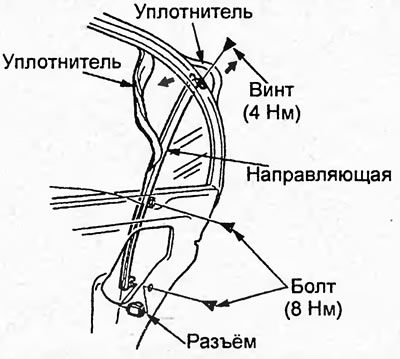

4. (Седан) Отверните болты и снимите втулку. Отогните край уплотнителя и отверните винт. Отсоедините уплотнитель стекла двери от направляющей.

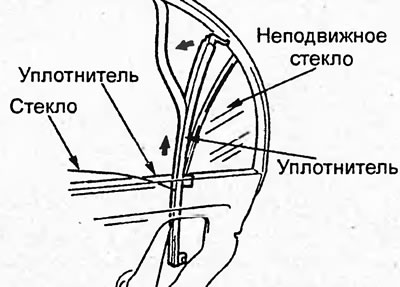

5. (Седан) Отсоедините направляющую от неподвижного стекла и стекла задней боковой двери. Затем осторожно, стараясь не задеть уплотнитель, снимите направляющую, как показано на рисунке.

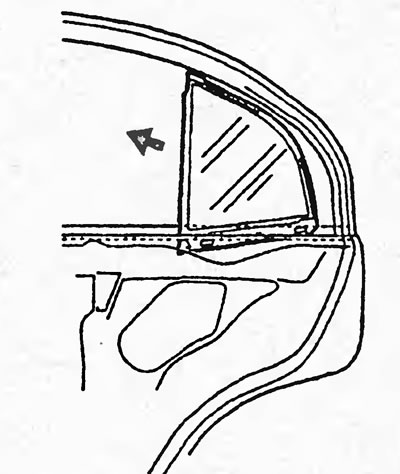

6. (Седан) Снимите неподвижное стекло задней боковой двери.

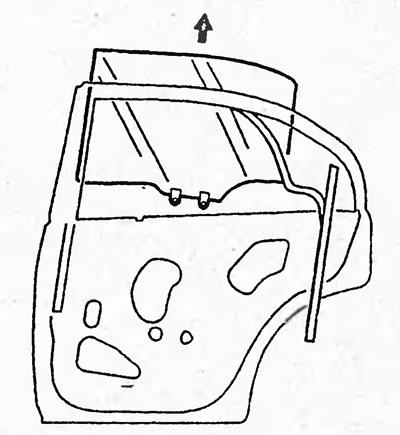

7. (Седан) Осторожно снимите стекло задней боковой двери.

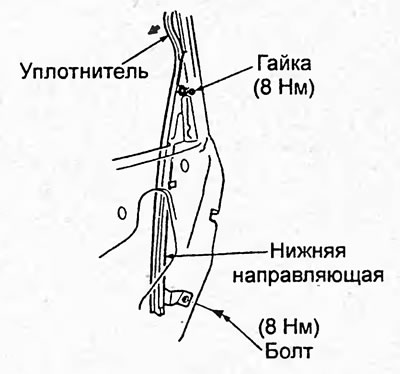

8. (Хэтчбек) Отсоедините уплотнитель, ослабьте гайку и отверните болт крепления нижней направляющей.
Момент затяжки — 8 Н·м

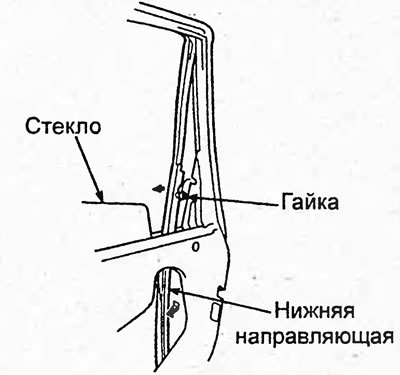

9. (Хэтчбек) Потяните нижнюю направляющую вперёд, затем отверните гайку и отсоедините нижнюю направляющую от стекла задней боковой двери.

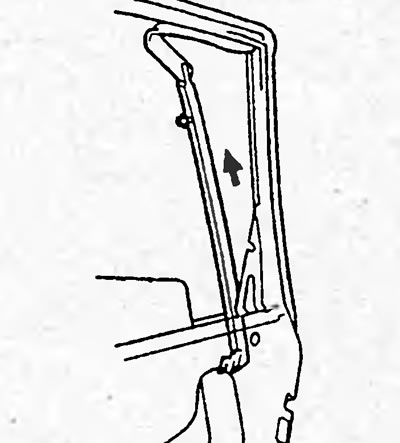

10. (Хэтчбек) Потяните вверх нижнюю направляющую и вытащите её из двери.
11. (Хэтчбек) Осторожно снимите стекло задней боковой двери.

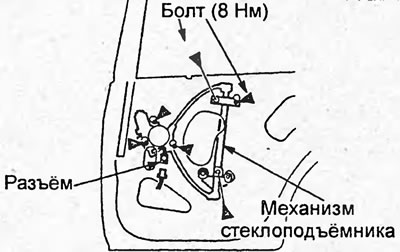

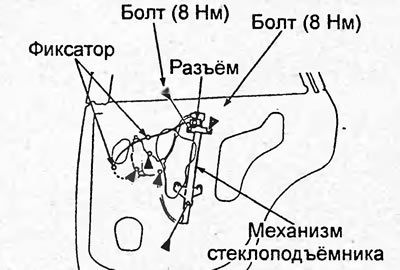

12. (Модели с электроприводом стеклоподъёмника) Отсоедините разъём и фиксаторы.

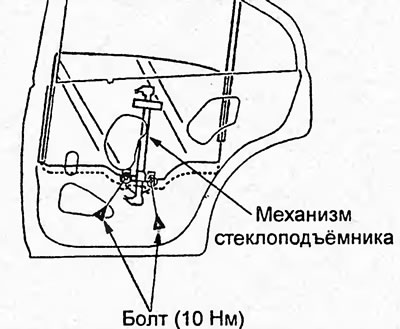

13. Отверните болты. Затем вытащите механизм стеклоподъёмника через технологическое отверстие.
Момент затяжки — 8 Н·м
Седан.
Хэтчбек.

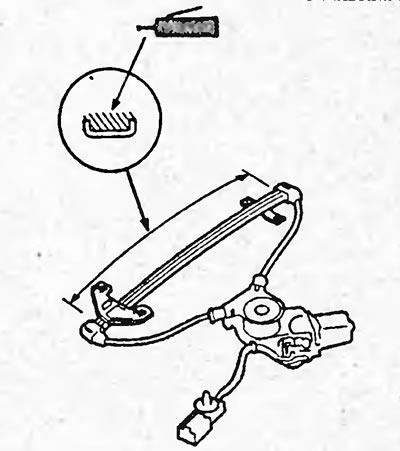

14. Перед установкой нанесите смазку на механизм стеклоподъёмника, как показано на рисунке.
Отделочная панель стекла задней боковой двери

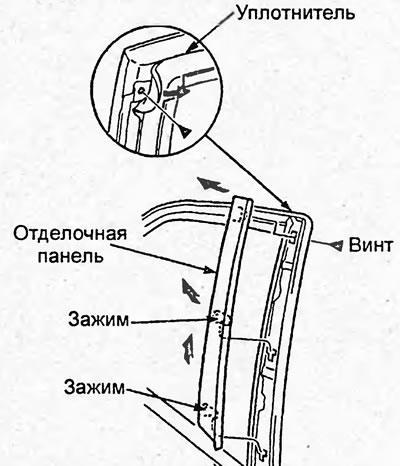

1. (Седан) Отогните край уплотнителя задней боковой двери, чтобы освободить задний верхний угол и отверните винт.
2. (Седан) Сдвиньте отделочную панель вверх, отсоедините зажимы и снимите отделочную панель.
3. (Хэтчбек) Снимите внешний уплотнитель стекла задней боковой двери.
4. (Хэтчбек) Полностью опустите стекло задней боковой двери.
5. (Хэтчбек) Снимите угловую внутреннюю отделку стекла задней боковой двери.

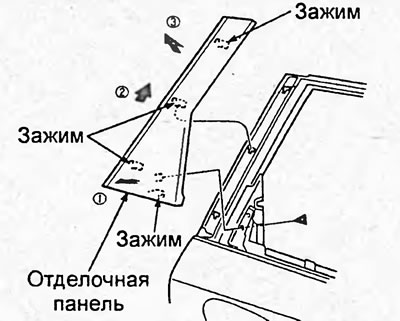

6. (Хэтчбек) Отверните винт, потяните вверх отделочную панель и отсоедините зажимы, затем снимите отделочную панель.
Внешний уплотнитель стекла задней боковой двери

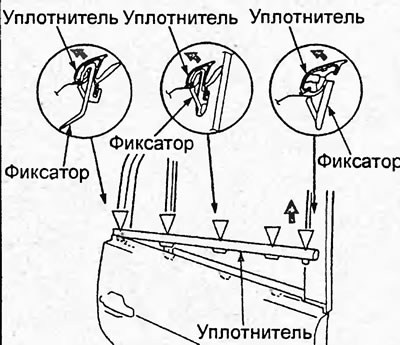

(Седан) Начиная с конца, отсоедините фиксаторы и снимите уплотнитель.

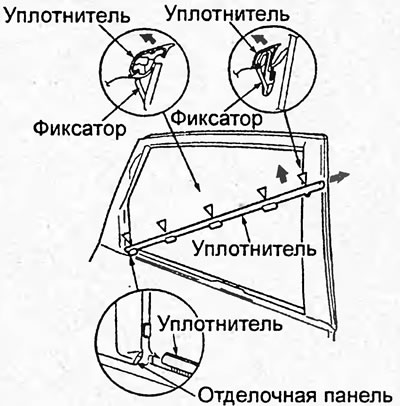

(Хэтчбек) Начиная с переднего края, отсоедините фиксаторы, затем потяните уплотнитель вверх и отсоедините его от отделочной панели стекла задней боковой двери.

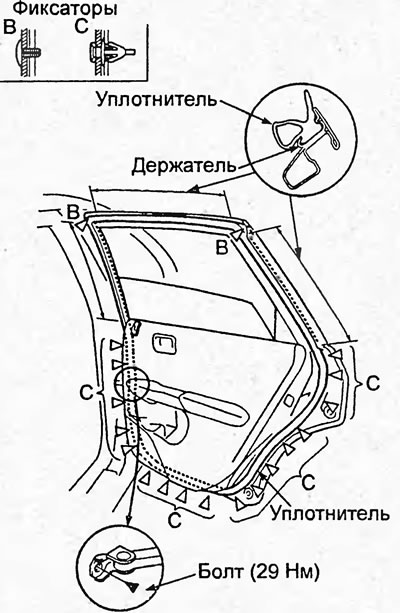

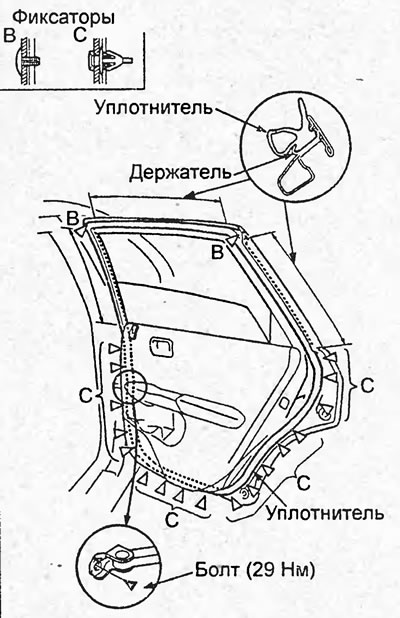

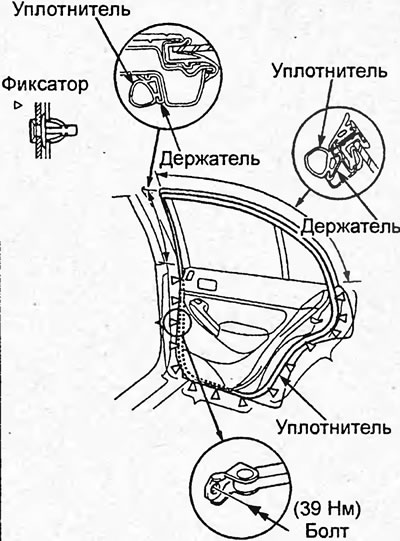

Уплотнитель задней боковой двери
1. Отверните болт.
2. Отсоедините фиксаторы "В" и затем снимите уплотнитель задней боковой двери.
Седан.
Хэтчбек.

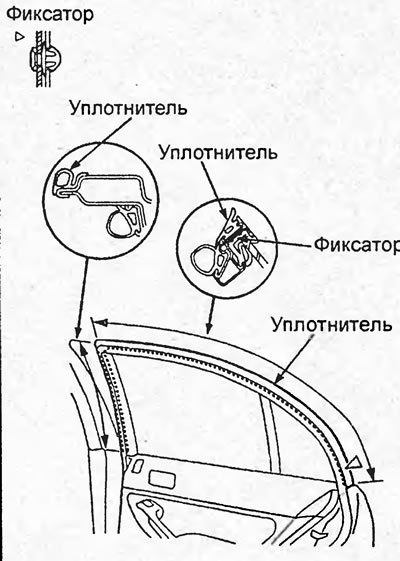

Верхний внутренний уплотнитель задней боковой двери (седан)
1. Снимите отделочную панель стекла задней боковой двери.
2. Отсоедините фиксаторы и затем снимите внутренний уплотнитель, как показано на рисунке.
Боковой уплотнитель задней боковой двери
Потяните уплотнитель на себя и снимите его, как показано на рисунке.
Разборка и сборка
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите отделочную панель задней боковой двери.
3. При разборке задней боковой двери руководствуйтесь сборочным рисунком "Разборка и сборка задней боковой двери". Разборку проводите в последовательности, указанной на рисунке.
4. Сборка производится в порядке, обратном разборке.

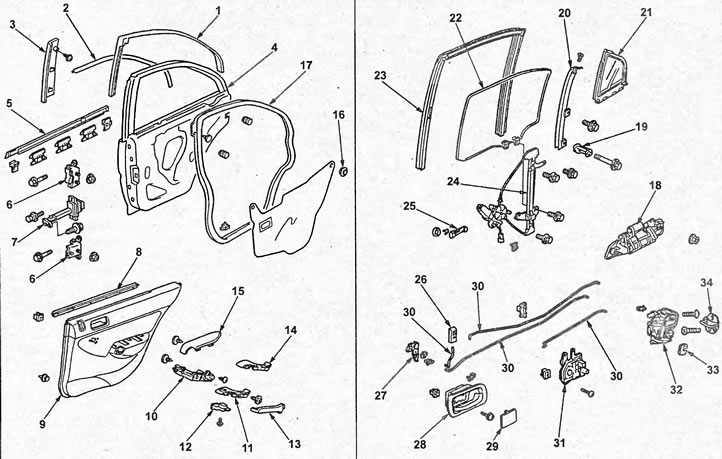

Разборка и сборка задней боковой двери (седан). 1 - верхний внутренний уплотнитель задней боковой двери, 2 - декоративная лента, 3 - отделочная панель стекла задней боковой двери, 4 - задняя боковая дверь, 5 - внешний уплотнитель стекла задней боковой двери, 6 - петля двери, 7 - ограничитель хода двери, 8 - внутренний уплотнитель стекла задней боковой двери, 9 - отделочная панель задней боковой двери, 10 - основание вспомогательной ручки, 11 - панель управления стеклоподъёмником (модели с электроприводом стеклоподъёмника), 12 - переключатель, 13 - отделка вспомогательной ручки, 14 - отделка, 15 - подлокотник, 16 - крышка, 17 - уплотнитель двери, 18 - внешняя ручка, 19 - втулка, 20 - направляющая, 21 - неподвижное стекло, 22 - стекло задней боковой двери, 23 - уплотнитель стекла двери, 24 - механизм стеклоподъёмника, 25 - ручка стеклоподъёмника, 26 - кнопка, 27 - рычаг, 28 - внутренняя ручка, 29 - крышка, 30 - тяга, 31 - электропривод замка, 32 - замок, 33 - крышка, 34 - скоба замка.

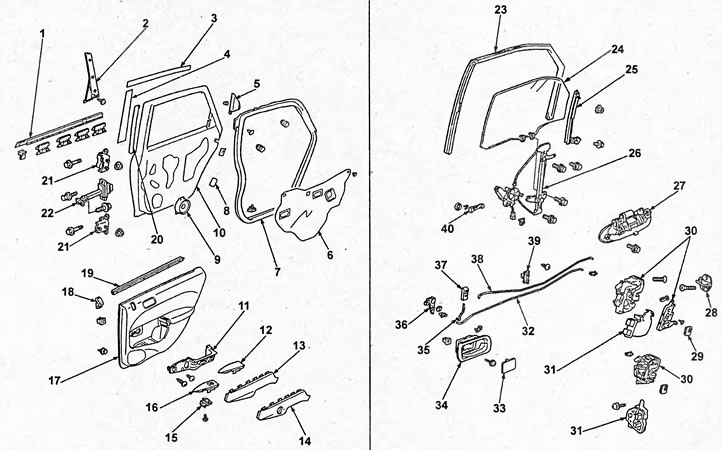

Разборка и сборка задней боковой двери (хэтчбек). 1 - внешний уплотнитель стекла задней боковой двери, 2 - отделочная панель стекла задней боковой двери, 3, 4 - декоративная лента, 5 - угловая внутренняя отделка стекла задней боковой двери, 6 - крышка технологического отверстия, 7 - уплотнитель задней боковой двери, 8 - защитная лента, 9 - динамик, 10 - задняя боковая дверь, 11 - вспомогательная ручка, 12 - отделка (модели без электропривода стеклоподъёмника), 13 - отделка вспомогательной ручки, 14 - отделка вспомогательной ручки (модели без электропривода стеклоподъёмника), 15 - переключатель, 16 - панель управления стеклоподъёмником, 17 - отделочная панель задней боковой двери, 18 - кнопка, 19 - внутренний уплотнитель стекла задней боковой двери, 20 - боковой уплотнитель, 21 - петля, 22 - ограничитель хода задней боковой двери, 23 - уплотнитель стекла задней боковой двери, 24 - стекло, 25 - нижняя направляющая, 26 - механизм стеклоподъёмника, 27 - внешняя ручка, 28 - скоба замка, 29 - крышка блокиратора задней двери, 30 - замок задней боковой двери, 31 - электропривод замка, 32 - тяга замка, 33 - крышка, 34 - внутренняя ручка, 35 - тяга, 36 - рычаг, 37 - кнопка, 38 - тяга внутренней ручки, 39 - держатель, 40 - ручка стеклоподъёмника (модели без электропривода стеклоподъёмника).
