Регулировка
1. При необходимости отрегулируйте положение передней двери.

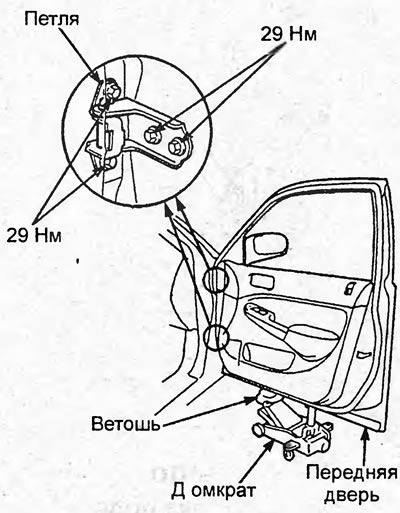

а) Для регулировки вертикального и горизонтального положения двери ослабьте болты крепления петли двери, как показано на рисунке.
Подставьте под открытую дверь домкрат, предварительно положив на него полотенце или другую ткань, чтобы не повредить окрашенные поверхности двери.
б) Затяните болты после регулировки.
Момент затяжки — 29 Н·м

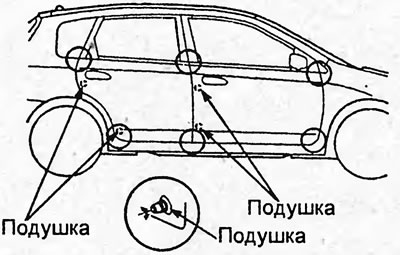

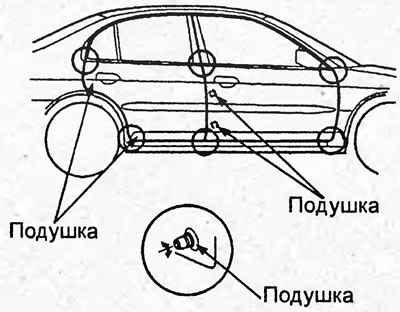

в) Отрегулируйте высоту выступания двери относительно кузова, поворачивая подушки, как показано на рисунке.
Седан.
Хэтчбек.

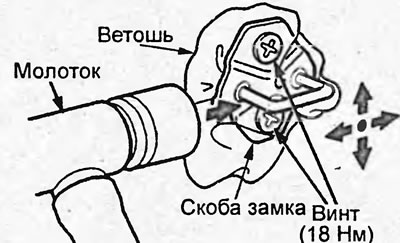

2. При необходимости отрегулируйте положение скобы замка двери.
а) Ослабьте винты крепления скобы замка двери.
б) Отрегулируйте положение скобы, постукивая по ней молотком с пластиковым бойком.
в) Затяните винты после регулировки.
Момент затяжки — 18 Н·м
Снятие и установка
Примечание: установка производится в порядке, обратном снятию.
Отделочная панель передней двери

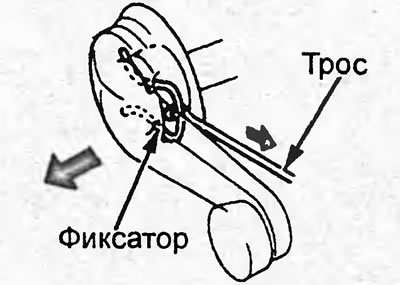

1. (Седан) Снимите ручку стеклоподъёмника, как показано на рисунке.

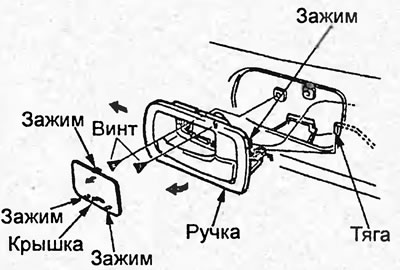

2. Снимите внутреннюю ручку.
а) При помощи отвертки отсоедините зажимы и снимите крышку.
Примечание: перед использованием обмотайте отвёртку защитной лентой.
б) Отверните винты.
в) Потяните внутреннюю ручку на себя и отсоедините зажим.
г) Отсоедините тягу от ручки.
3. (Седан) Снимите отделку вспомогательной ручки.
а) При помощи отвёртки приподнимите крышку и отсоедините фиксатор.
б) Отсоедините зажимы "А".
в) Отсоедините зажимы "В", фиксатор и снимите отделку вспомогательной ручки.

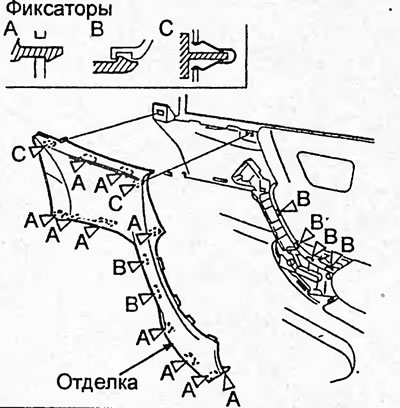

4. (Хэтчбек) Снимите отделку вспомогательной ручки.
а) Отсоедините верхние зажимы и фиксаторы.
б) Отсоедините нижние зажимы. Затем снимите отделку вспомогательной ручки.

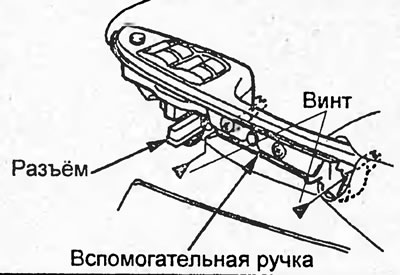

5. (Седан, со стороны водителя) Отсоедините разъём. Затем отверните винты крепления вспомогательной ручки.

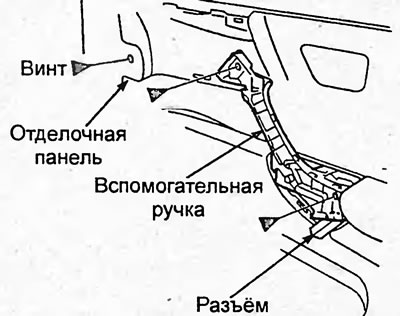

6. (Хэтчбек) Отсоедините разъём, отверните винты крепления вспомогательной ручки и отсоедините её от отделочной панели передней двери.
7. Снимите внутреннюю отделку бокового зеркала заднего вида (см. раздел "Боковое зеркало заднего вида").

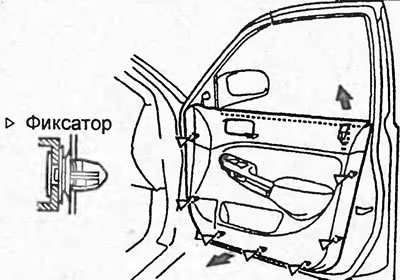

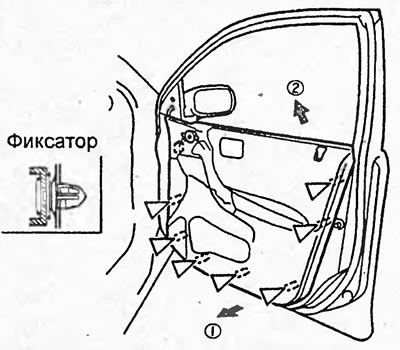

8. Отсоедините фиксаторы крепления отделочной панели при помощи спец-приспособления и снимите её.
Седан.
Хэтчбек.
Внешняя ручка передней двери
Седан
1. Полностью поднимите стекло.
2. Снимите отделочную панель передней двери и крышку технологического отверстия.

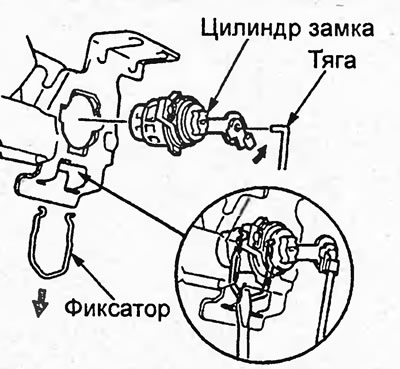

3. Отсоедините фиксатор, затем снимите цилиндр замка. Отсоедините тягу цилиндра замка.

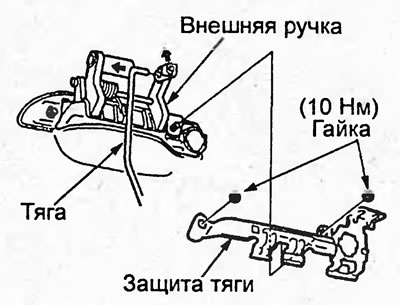

4. Отсоедините тягу от внешней ручки, отверните гайки и отсоедините защиту от внешней ручки.

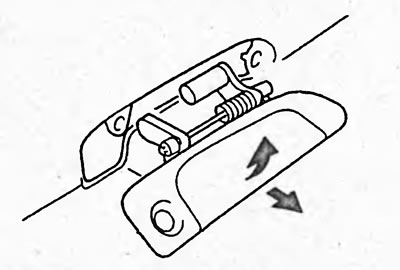

4. Потяните внешнюю ручку (А) вперёд и снимите её.
Хэтчбек
1. Полностью поднимите стекло.
2. Снимите отделочную панель передней двери и крышку технологического отверстия.

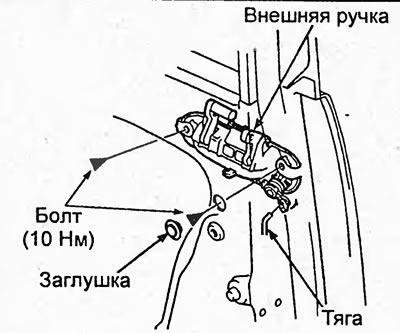

3. Отверните болты и отсоедините тягу.

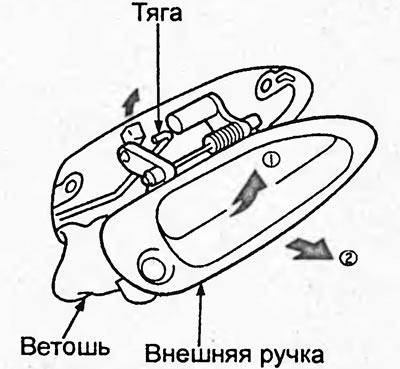

4. Снимите внешнюю ручку.

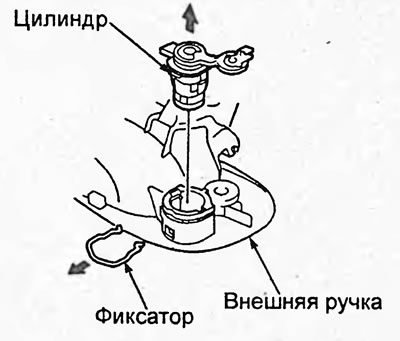

3. Отсоедините фиксатор и снимите цилиндр замка.
Замок двери
1. Полностью поднимите стекло.
2. Снимите отделочную панель передней двери и крышку технологического отверстия.
3. Снимите защиту тяги.

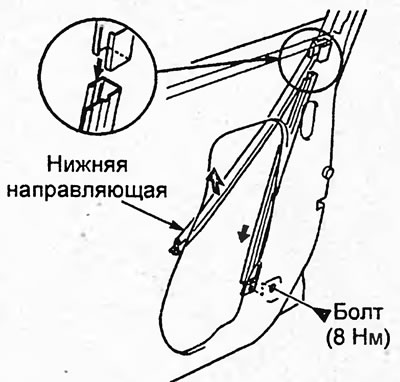

4. Отогните направляющую и отверните болт, затем снимите нижнюю направляющую стекла двери, как показано на рисунке.
Момент затяжки — 8 Н·м
5. Отсоедините тягу от цилиндра замка.
6. Отсоедините тягу от внешней ручки.

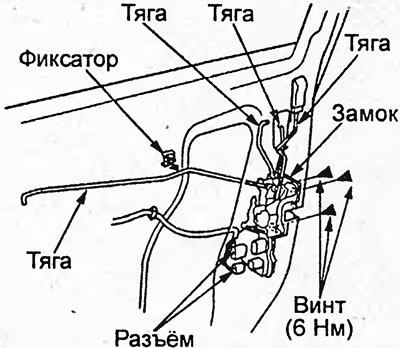

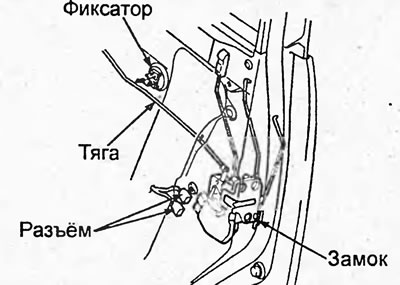

7. Отсоедините разъёмы, затем отсоедините фиксатор и тягу внутренней ручки от двери.

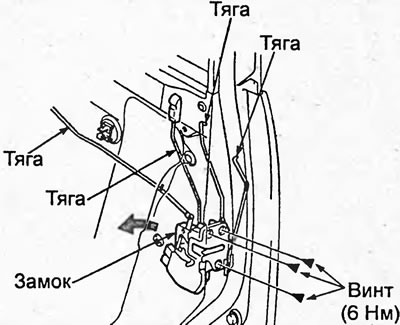

8. Отверните винты и осторожно вытащите замок двери через технологическое отверстие.
Момент затяжки — 6 Н·м
Седан.
Хэтчбек.
Стекло двери и механизм стеклоподъемника
1. Снимите отделочную панель передней двери и крышку технологического отверстия.

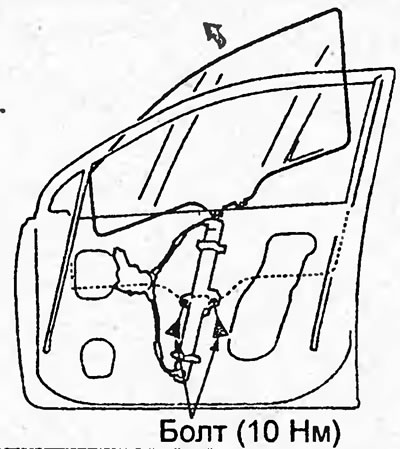

2. Поднимите стекло двери так, чтобы были видны болты крепления стекла. Отверните болты. Осторожно вытащите стекло.
Момент затяжки — 10 Н·м
Седан.
Хэтчбек.

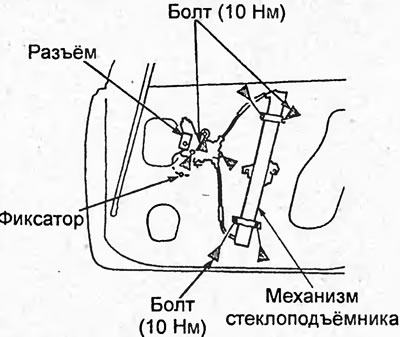

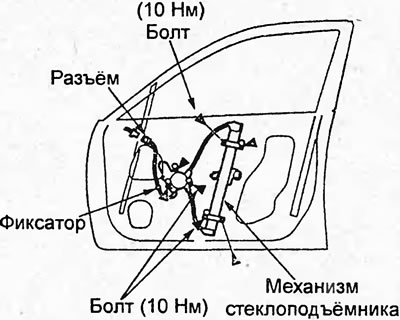

3. Отсоедините разъём и фиксатор.

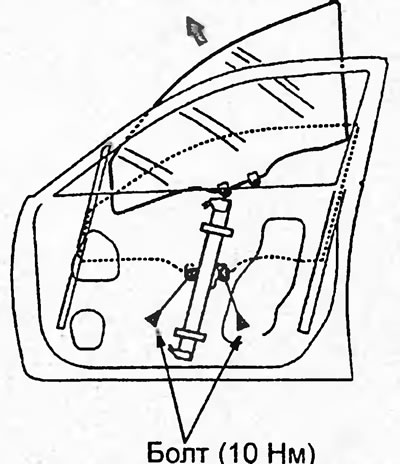

4. Отверните болты. Затем вытащите механизм стеклоподъёмника через технологическое отверстие.
Момент затяжки — 10 Н·м
Седан.
Хэтчбек.

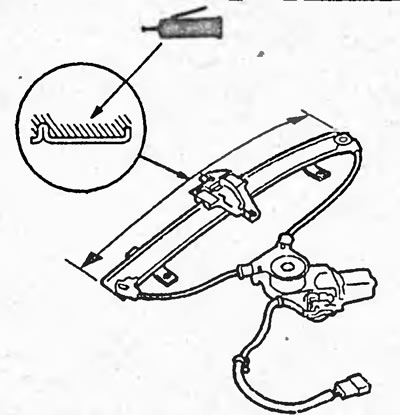

5. Перед установкой нанесите смазку на механизм стеклоподъёмника, как показано на рисунке.

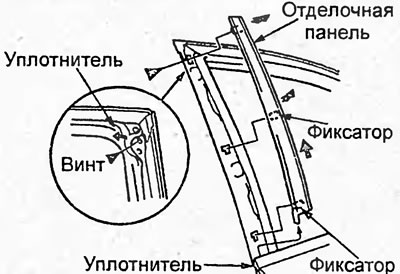

Отделочная панель стекла передней двери
1. Снимите внешний уплотнитель стекла передней двери.
2. Отогните край уплотнителя передней двери и отверните винт.
3. Приподнимите отделочную панель, отсоедините зажимы и снимите её.
Внешний уплотнитель стекла передней двери
1. Снимите боковое зеркало заднего вида (см. раздел "Боковое зеркало заднего вида").

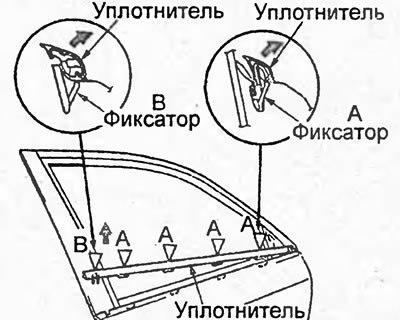

2. Начиная с заднего края, отсоедините фиксаторы и снимите уплотнитель, как показано на рисунке.

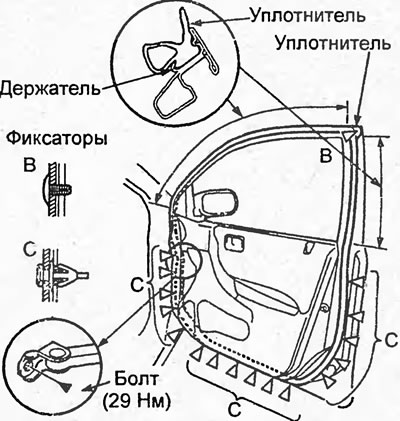

Уплотнитель передней двери

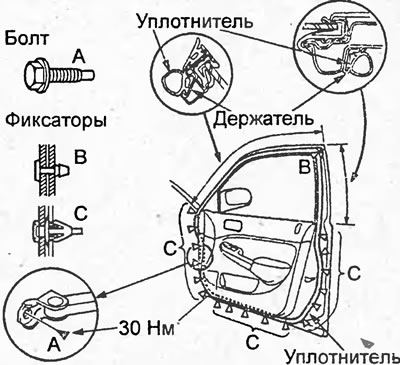

1. Отверните болт "А".
Момент затяжки — 29 Н·м
2. Отсоедините фиксаторы, затем снимите уплотнитель передней двери.
Седан.
Хэтчбек.
Верхний внутренний уплотнитель передней двери (седан)
1. Снимите панель управления стеклоподъёмником и отделочную панель стекла передней двери.

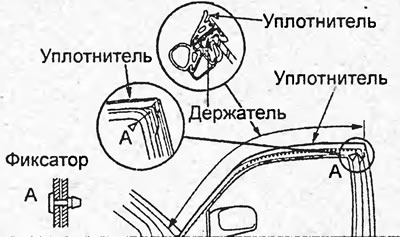

2. Отсоедините фиксатор, затем снимите уплотнитель, как показано на рисунке.

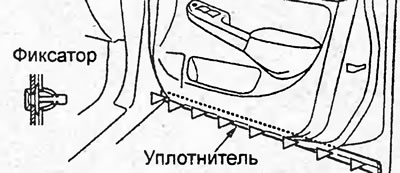

Нижний внутренний уплотнитель передней двери
Отсоедините фиксаторы и .снимите нижний внутренний уплотнитель.
Разборка и сборка
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите отделочную панель передней двери.
3. При разборке передней двери руководствуйтесь сборочным рисунком "Разборка и сборка передней двери". Разборку проводите в последовательности, указанной на рисунке.
4. Сборка производится в порядке, обратном разборке.

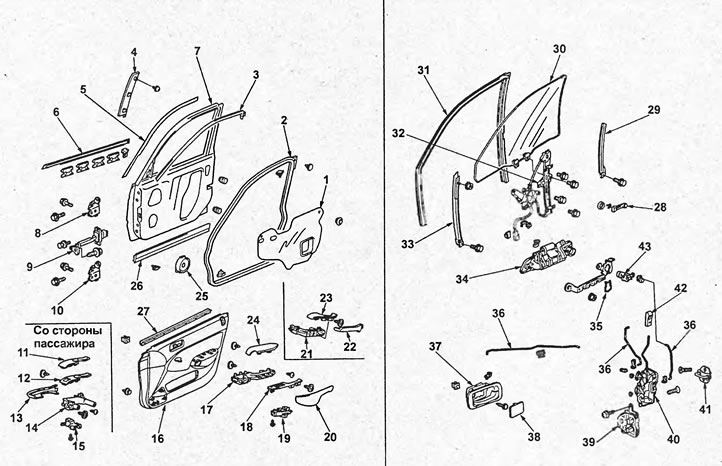

Разборка и сборка передней двери (седан). 1 - крышка технологического отверстия, 2 - уплотнитель двери, 3 - верхний внутренний уплотнитель передней двери, 4 - отделочная панель стекла передней двери, 5 - декоративная лента, 6 - внешний уплотнитель стекла передней двери, 7 - передняя дверь, 8 - петля двери, 9 - ограничитель хода, 10 - петля двери, 11 - отделка (модели без электропривода стеклоподъёмника), 12 - панель управления стеклоподъёмником, 13 - отделка вспомогательной ручки, 14 - вспомогательная ручка, 15 - переключатель, 16 - отделочная панель передней двери, 17 - вспомогательная ручка, 18 - панель управления стеклоподъёмником, 19 - переключатель, 20, 22 - отделка вспомогательной ручки, 21 - вспомогательная ручка, 23 - отделка, 24 - подлокотник, 25 - динамик, 26 - нижний внутренний уплотнитель передней двери, 27 - внутренний уплотнитель стекла передней двери, 28 - ручка стеклоподъёмника, 29 - направляющая, 30 - стекло передней двери, 31 - уплотнитель стекла, 32 - механизм стеклоподъёмника, 33 - нижняя направляющая, 34 - внешняя ручка, 35 - фиксатор, 36 - тяга, 37 - внутренняя ручка, 38 - крышка, 39 - электропривод замка, 40 - замок, 41 - скоба замка, 42 - кнопка, 43 - цилиндр замка.

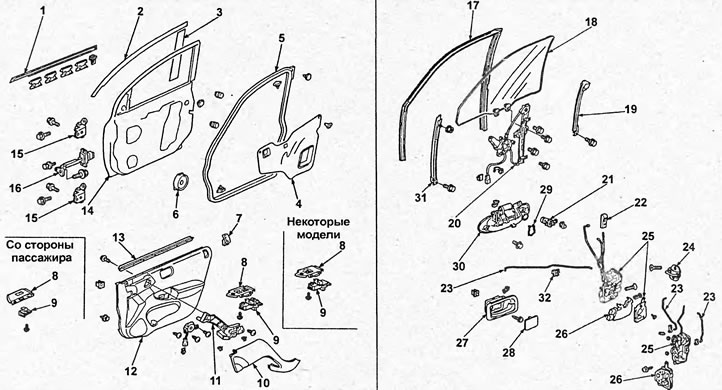

Разборка и сборка передней двери (хэтчбек). 1 - внешний уплотнитель стекла передней двери, 2, 3 - декоративная лента, 4 - крышка технологического отверстия, 5 - уплотнитель двери, 6 - динамик, 7 - кнопка, 8 - панель управления стеклоподъёмником, 9 - переключатель, 10 - отделка вспомогательной ручки, 11 - вспомогательная ручка, 12 - отделочная панель, 13 - внутренний уплотнитель стекла передней двери, 14 - передняя дверь, 15 - петля передней двери, 16 - ограничитель хода передней двери, 17 - уплотнитель стекла, 18 - стекло, 19 - направляющая, 20 - механизм стеклоподъёмника, 21 - цилиндр замка, 22 - кнопка, 23 - тяга, 24 - скоба замка, 25 - замок, 26 - электропривод замка, 27 - внутренняя ручка, 28 - крышка, 29 - фиксатор, 30 - внешняя ручка, 31 - нижняя направляющая, 32 - фиксатор.
