Снятие
Примечание: при снятии стекла задней двери руководствуйтесь сборочным рисунком "Заднее стекло".
1. Снимите заднюю полку (см. раздел "Внутренняя отделка салона").
2. Снимите электропривод стеклоочистителя заднего стекла (см. главу "Электрооборудование кузова").

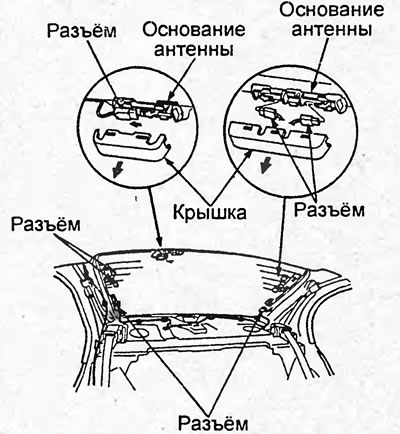

3. Снимите крышку и отсоедините разъём антенны.
4. Отсоедините разъёмы обогрева заднего стекла.

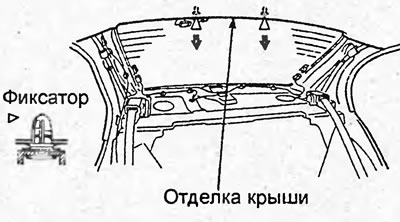

5. Отсоедините фиксаторы и отогните край отделки крыши.

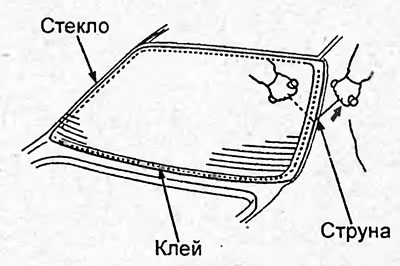

6. С внутренней стороны кузова, используя шило, сделайте отверстия в слое клея. Из салона протяните струну через отверстие.
Примечание: чтобы не повредить окрашенные поверхности, наклейте на них липкую ленту.
Внимание: чтобы не повредить руки острыми краями, работайте в перчатках.
7. Закрепите концы струны на деревянных брусках.
Примечание: во избежание разрыва струны при работе используйте всю её длину.

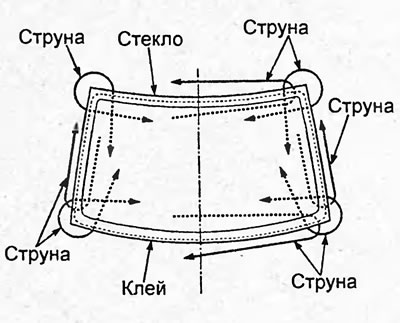

8. Срежьте слой клея по всему периметру стекла.

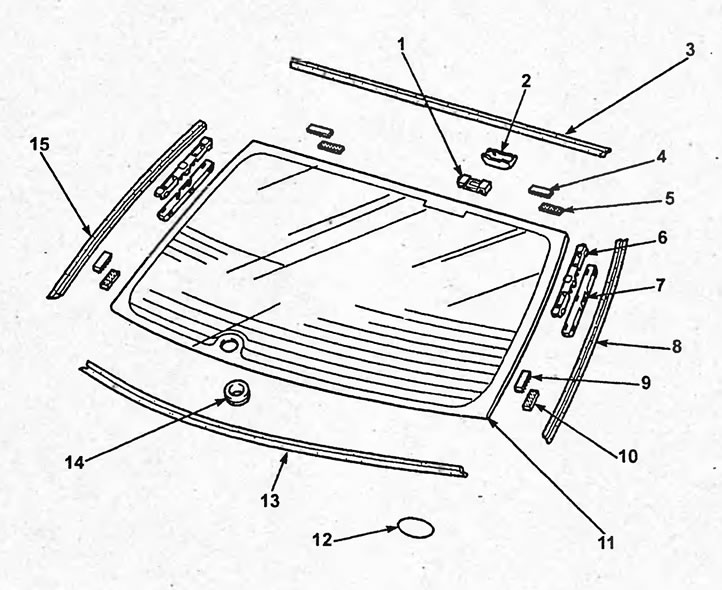

Заднее стекло. 1 - основание антенны, 2 - крышка, 3 - верхний молдинг, 4, 5 - верхний пистон, 6 - основание антенны системы навигации, 7 - крышка, 8, 15 - боковой молдинг, 9, 10 - боковой пистон, 11 - заднее стекло, 12 - наклейка "LEV", 13 - нижний молдинг, 14 - уплотнительное кольцо.
9. Осторожно снимите заднее стекло.
Установка
Внимание: чтобы не повредить руки острыми краями, работайте в перчатках.
1. Очистите контактную поверхность кузова от клея, оставляя 1-2 мм клея на поверхности.
Примечание: если при срезании весь клей был удалён, то очистите поверхность кузова куском ткани, смоченным в растворителе и подождите 30 минут. Затем покройте поверхность кузова новым слоем клея толщиной 2 мм.
2. Очистите и обезжирьте поверхность стекла шириной около 50 мм от края и поверхность прилегания стекла к кузову.

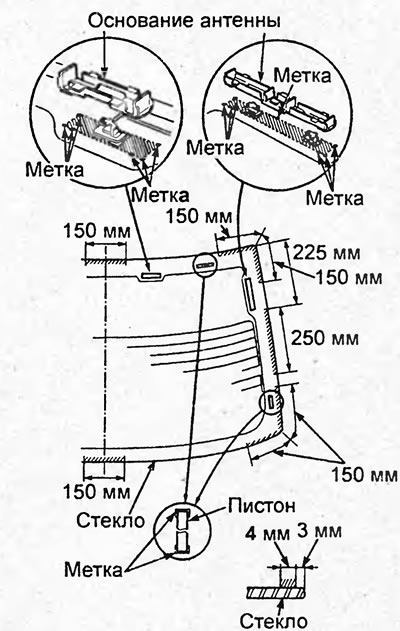

3. Наклейте пистоны на стекло в соответствии с метками, как показано на рисунке. Перед установкой нанесите праймер на внутреннюю контактную поверхность стекла и подождите, пока праймер не высохнет.

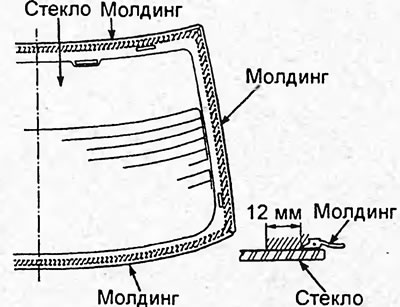

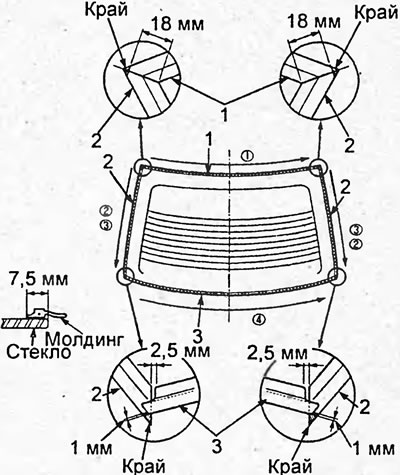

4. Наклейте верхний, боковые и нижний молдинг на стекло, как показано на рисунке. При установке срежьте край молдинга, как показано на рисунке.

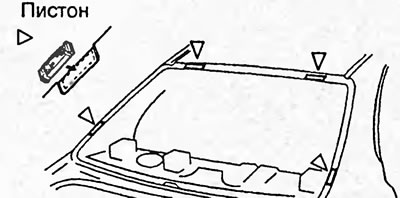

5. Наклейте пистоны на кузов, как показано на рисунке.

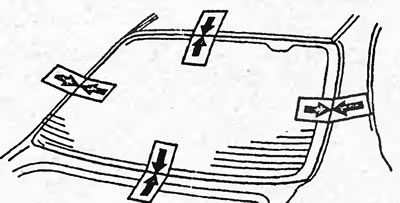

6. Установите стекло на кузов, нанесите установочные метки на стекло и кузов, как показано на рисунке.
Примечание: не повредите стекло и окрашенные поверхности кузова.
7. Снимите стекло.
8. При помощи кисти нанесите праймер на стекло, как показано на рисунке.
Внимание: очистите поверхность от загрязнений и смазки, не касайтесь поверхности после нанесения праймера, иначе соединение будет негерметичным.
Примечание: используйте праймер, предназначенный для установки стёкол. Время высыхания праймера указано в инструкции по применению.
9. При помощи кисти нанесите праймер на кузов, как показано на рисунке. Подождите 10 минут.
Внимание: очистите поверхность от загрязнений и смазки, не касайтесь поверхности после нанесения праймера, иначе соединение будет негерметичным.

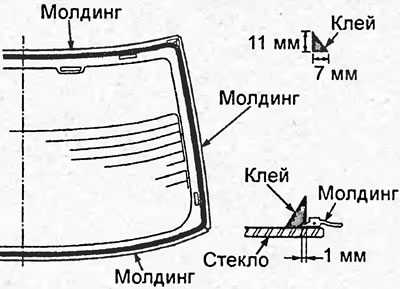

10. Нанесите клей на контактную поверхность стекла, как показано на рисунке. Подождите 30 минут.
11. Установите стекло на кузов в соответствии с метками. Слегка надавите на стекло сначала на углы, затем на всю контактную поверхность. Не открывайте и не закрывайте двери автомобиля, пока клей не высохнет.
12. Удалите излишки клея со стекла и с окрашенных поверхностей задней двери.
13. Подождите 1 час. Проверьте и устраните негерметичность соединения.
а) По истечении времени отвердевания произведите проверку на герметичность соединения.
б) Устраните неплотности соединения герметиком для автомобильных стекол.
14. Подсоедините разъём антенны и установите крышку.
15. Установите заднюю полку (см. раздел "Внутренняя отделка салона").
