Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите впускной воздуховод и резонатор.

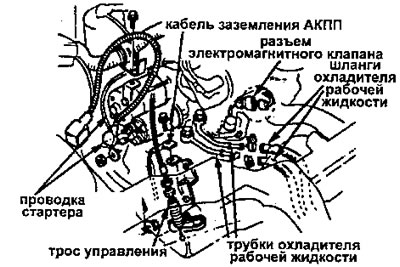

3. Отсоедините кабели заземления от коробки и стартера.
S4PA, S4XA
Снимите держатель кабеля заземления АКПП.

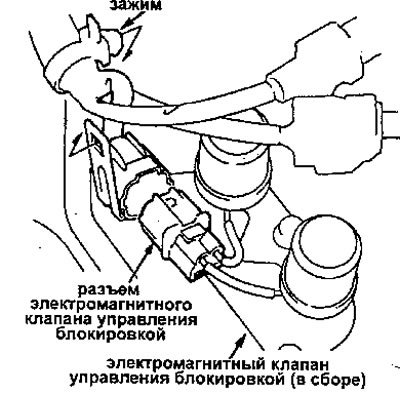

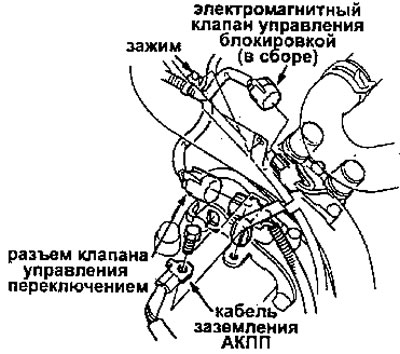

4. Отсоедините разъем электромагнитного клапана управления блокировкой.
S4PA
S4XA
S4NA
5. Отсоедините трос управления дроссельной заслонкой от рычага управления.
6. Отсоедините шланги охладителя рабочей жидкости АКПП от трубок. Установите концы шлангов охладителя вверх, чтобы предотвратить вытекание рабочей жидкости, после чего установите заглушки.
S4NA

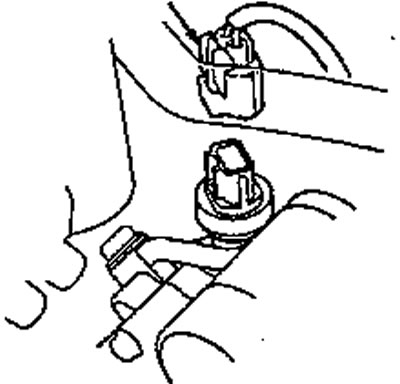

7. Отсоедините разъем датчика скорости автомобиля, разъем датчика скорости автомобиля.
S4NA

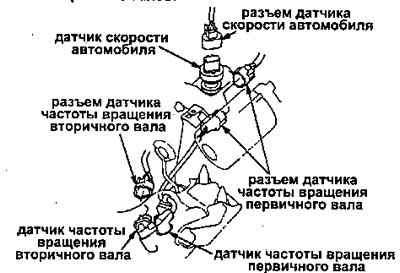

Отсоедините разъемы датчика скорости автомобиля и датчики частоты вращения первичного и вторичного валов.
S4PA

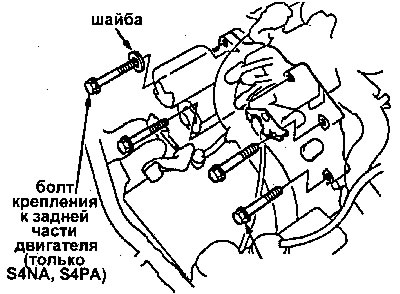

8. Отверните болты крепления картера коробки (и болт крепления к задней части двигателя - только для S4NA, S4PA).
9. Отверните сливную пробку и слейте рабочую жидкость АКПП. Установите сливную пробку с новым уплотнением.

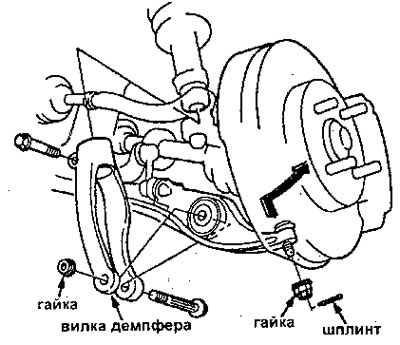

10. Удалите шплинт и отверните гайку и отделите шаровую опору от нижнего рычага подвески.
11. Отверните болты крепления вилки демпфера и отделите вилку демпфера от демпфера.
12. Используя стержень как рычаг приподнимите левый и правый приводные валы.
13. Вытяните внутренние шарниры (левый и правый), после чего отделите приводные валы от коробки.

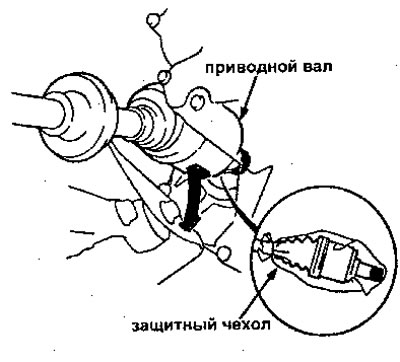

14. Наденьте на концы приводных валов защитные чехлы.
Примечание: перед сборкой смажьте контактные поверхности моторным маслом.

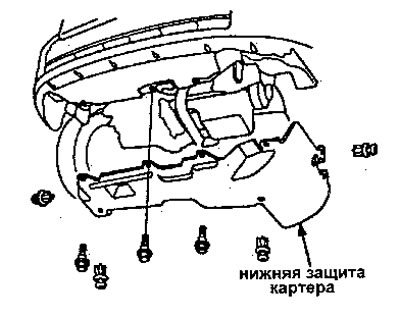

15. Снимите нижнюю защиту картера.

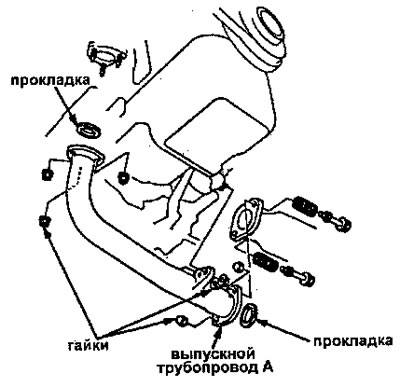

16. Снимите выпускной трубопровод А.
S4NA

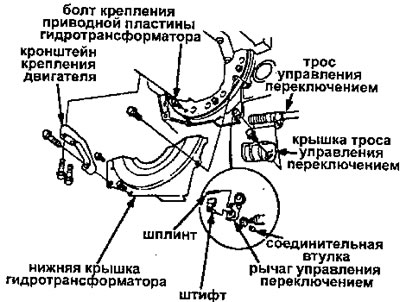

17. Снимите кронштейн крепления двигателя.
18. Снимите нижнюю крышку гидротрансформатора и держатель троса управления переключением. При снятии троса управления переключением сначала снимите шплинт и штифт, а затем отделите рычаг управления,
19. Отверните восемь болтов крепления пластины привода гидротрансформатора по одному,проворачивая шкив коленчатого вала, для обеспечения доступа.

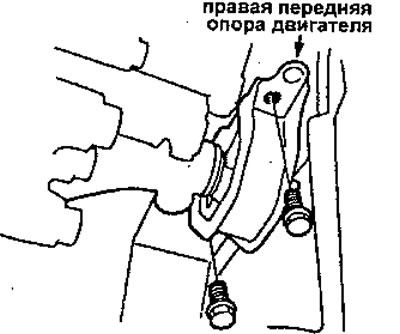

20. Отверните болты и снимите правую переднюю опору двигателя.
S4XA

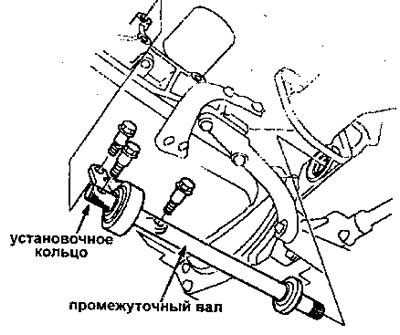

Снимите промежуточный вал.
S4PA, S4XA

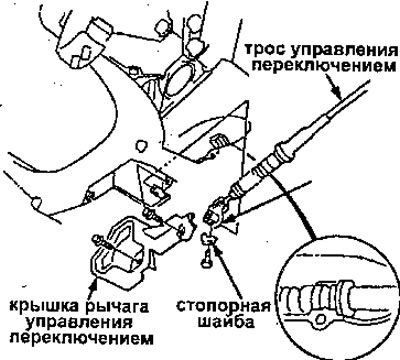

17. Снимите крышку троса управления переключением, затем отделите трос управления переключением от рычага.
Внимание: Будьте осторожны на изгибайте трос при снятии.

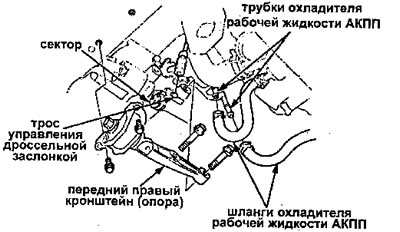

18. Снимите правый передний кронштейн (опору), затем отделите конец троса управления дроссельной заслонкой от сектора.
19. Отсоедините шланги охладителя рабочей жидкости АКПП от трубок. После разъединения поднимите концы шлангов вверх и вставьте заглушки, чтобы избежать утечки рабочей жидкости.

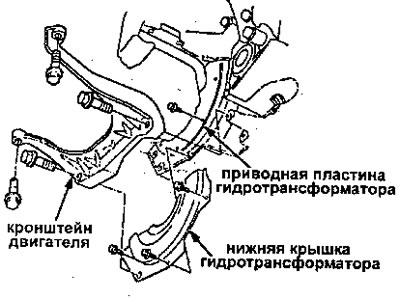

20. Снимите кронштейн двигателя и нижнюю крышку гидротрансформатора.
21. Отверните восемь болтов крепления пластины привода гидротрансформатора по одному, проворачивая шкив коленчатого вала, для обеспечения доступа.
S4NA и S4PA
21. Снимите распределитель.

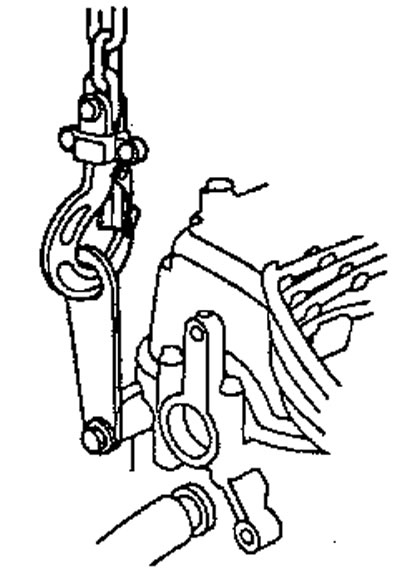

22. Подсоедините подъемный кронштейн к двигателю, используя болт крепления распределителя, и затем немного приподнимите двигатель.
S4NA, S4PA, S4XA

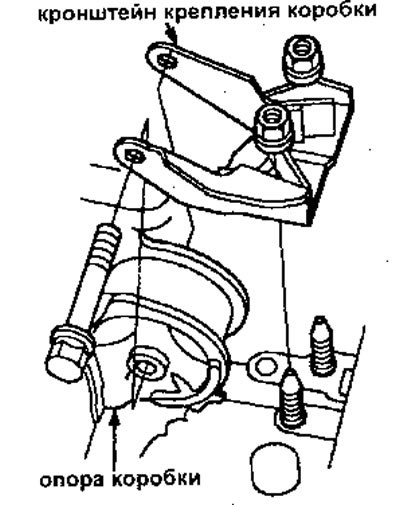

23. Установите домкрат под коробкой и слегка поднимите коробку, чтобы снять вес с опоры, затем снимите кронштейн крепления коробки.

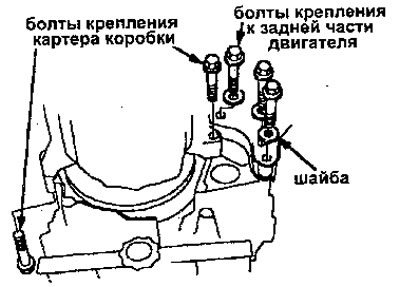

24. Отверните болты крепления картера коробки и болты крепления к задней части двигателя.
25. Отведите коробку от двигателя до тех пор пока не появиться зазор 14 мм, необходимый для выхода установочных штифтов, и затем опустите коробку на домкрате.
Установка
Установку проводите в порядке, обратном снятию.
