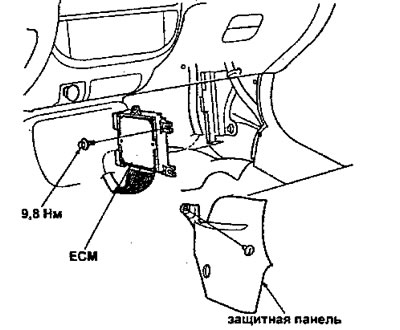

Показан рисунок для левостороннего рулевого управления. Правостороннее рулевое управление — расположение симметричное.

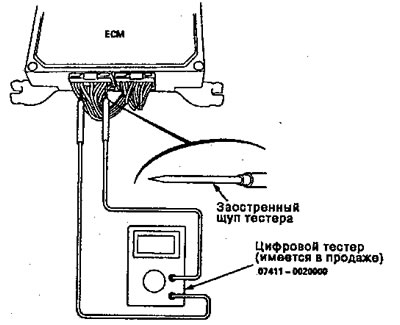

При проверке контактов блока управления, вставляйте заостренный щуп тестера в разъем со стороны проводов до соединения с контактным наконечником провода.

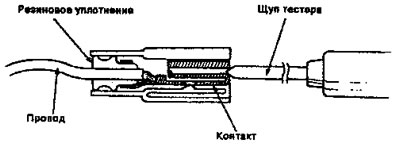

Внимание. Прокалывание изоляции провода может привести к плохому или непостоянному контакту. Для проверки в соединениях присоедините щуп тестера к контакту разъема (со стороны контакта). Для "розеток" просто коснитесь контакта щупом и не вдвигайте щуп в контакт разъема.

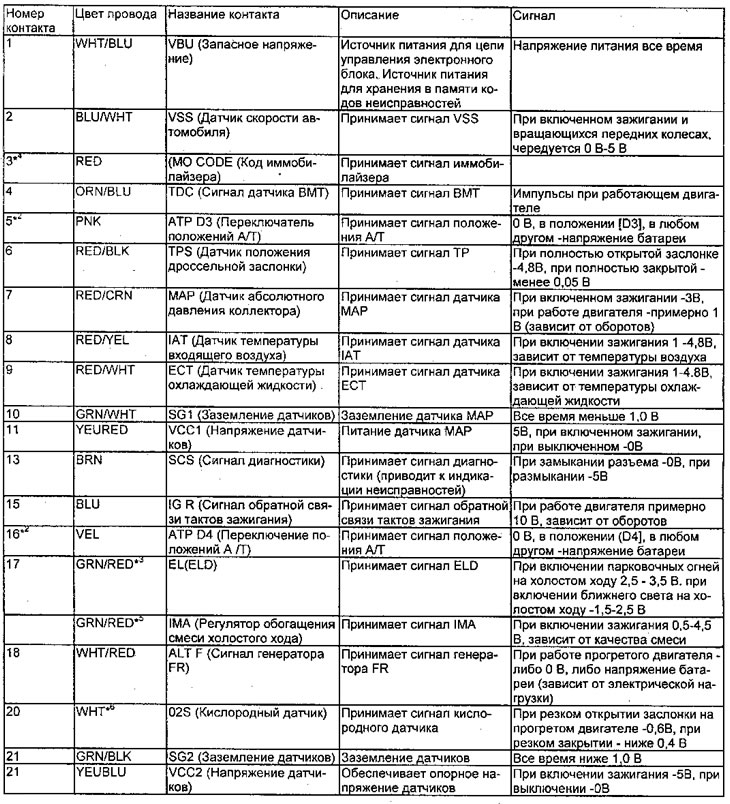

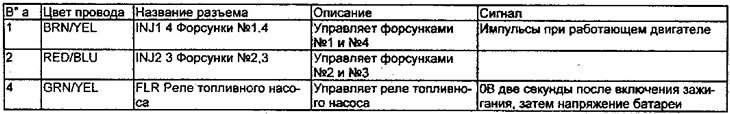

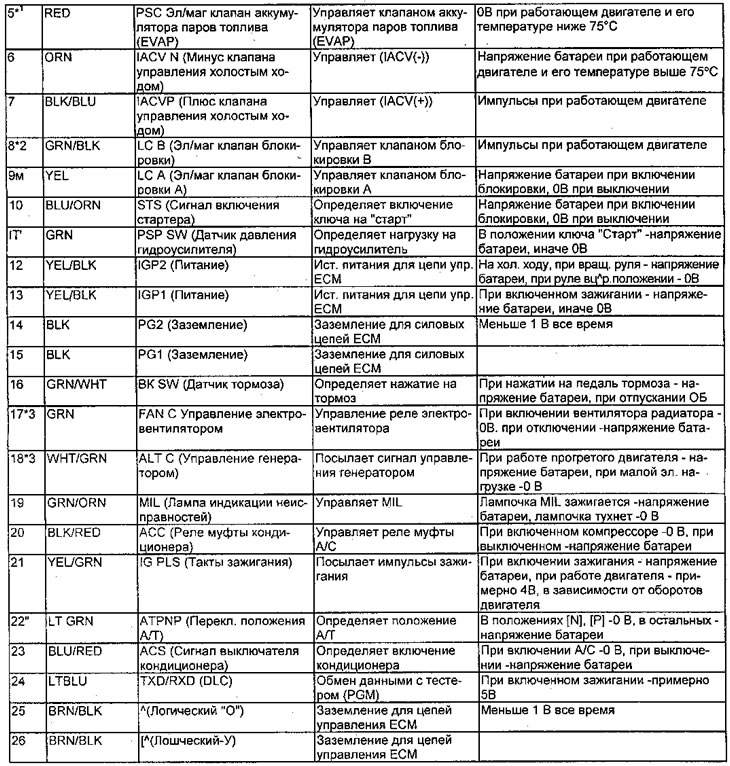

Расположение контактов электронного блока управления двигателем

Примечание: стандартное напряжение батареи - 12 В

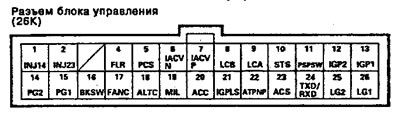

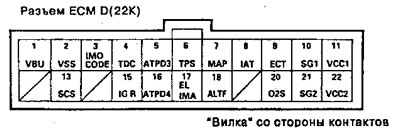

Расположение контактов разъема блока управления двигателем

Примечание: стандартное напряжение батареи -12 В

*1 Двигатели D14A3, D14A4
*2 Модели с А/Т
*3 Двигатель D15Z5
*4 Модели KG, KE, KS, KR, KQ
*5 Модели без каталитического нейтрализатора
*6 Модели с каталитическим нейтрализатором
