Описание

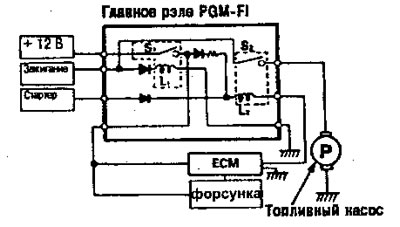

Главное реле системы впрыска состоит из двух независимых реле. Реле расположено с пассажирской стороны капота. Первое реле срабатывает при включении зажигания и запитывает электронный блок управления, топливные форсунки и второе реле. Второе реле включается после включения зажигания на 2 секунды и во время работы двигателя, оно запитывает топливный насос.
Проверка реле
Примечание: если автомобиль начинает движение и продолжает двигаться, главное реле системы впрыска в порядке.
1. Снимите главное реле системы впрыска.

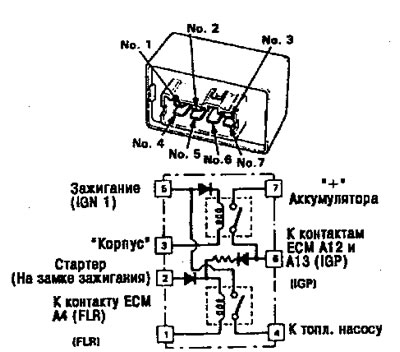

2. Подключите питание 12 В к контактам реле ("+" к контакту №2 и к контакту №1), затем проверьте проводимость между контактами №4 и №5 реле. Если есть проводимость, переходите к п.З.
Если нет проводимости, замените реле и пере проверьте систему.
3. Подключите питание 12 В к контактам реле ("+" к контакту №5 и к контакту №3), затем проверьте проводимость между контактами №7 и №6 реле. Если есть проводимость, переходите к п.4.
Если нет проводимости, замените реле и перепроверьте систему.
4. Подключите питание 12 В к контактам реле ("+" к контакту №6 и "-" к контакту №T), затем проверьте проводимость между контактами №5 и №4 реле.
Если есть проводимость, реле в порядке.
Если нет проводимости, замените реле и перепроверьте систему.
