Оглавление: Разборка/сборка ⇊ Проверка и тестирование ротора ⇊

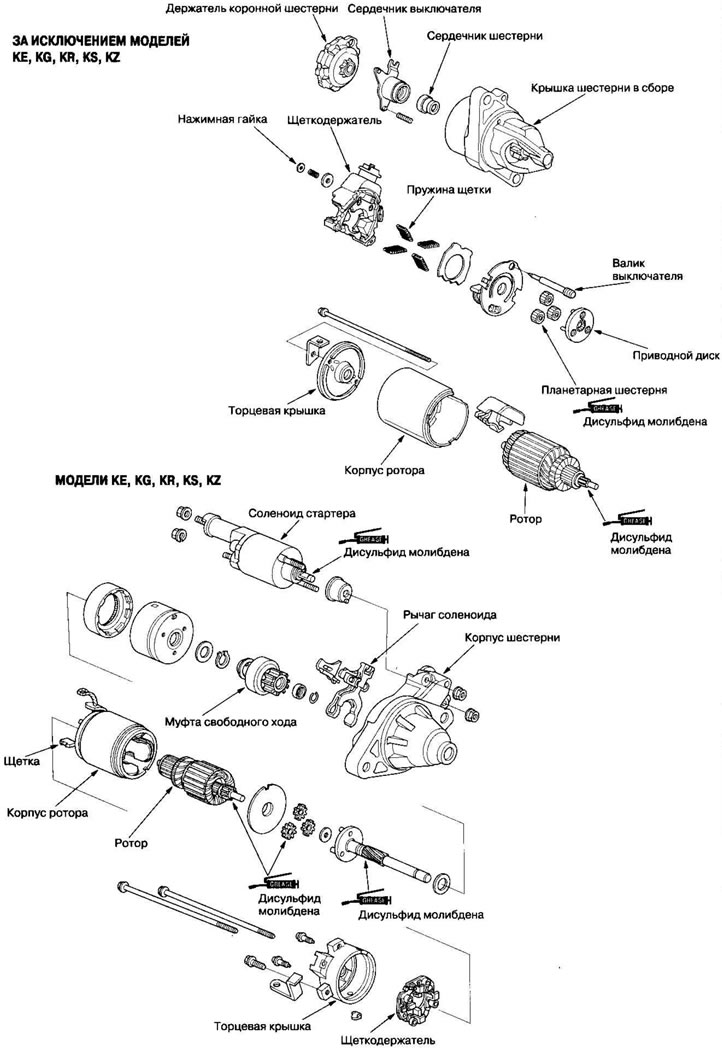

Разборка/сборка
Проверка и тестирование ротора
1. Снимите стартер.
2. Разберите стартер, как указано в начале данной процедуры.

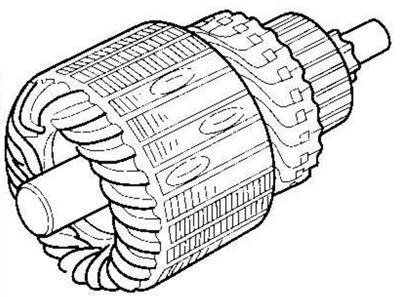

3. Проверьте ротор на износ или повреждение из-за соприкосновения с постоянным магнитом. При необходимости замените ротор.

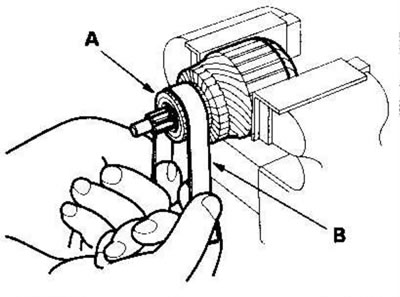

4. Проверьте поверхность коммутатора (А). Если поверхность грязная или обгорела, обработайте ее наждачной шкуркой или на токарном станке в пределах указанных допусков или восстановите наждачной бумагой №500 или №600 (В).

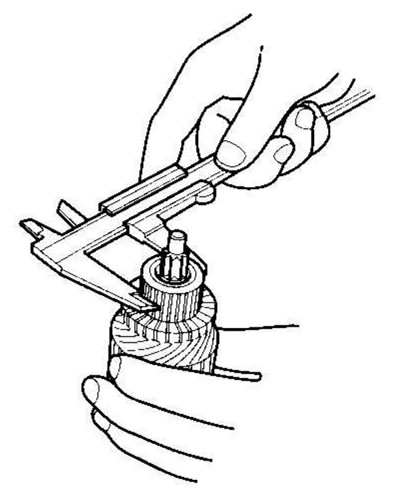

5. Проверьте диаметр коммутатора. Если диаметр меньше предельного значения, замените ротор.
Диаметр коммутатора
За исключением моделей KE, KG, KR, KS,KZ
| Стандартный (новый) | 28,028,1 мм |
| Предельный износ | 27,5 мм |
Модели KE, KG, KR, KS, KZ
| Стандартный (новый) | 28,0 мм |
| Предельный износ | 27,0 мм |

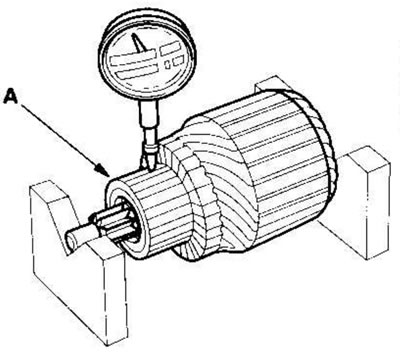

6. Измерьте биение коммутатора (А).
- Если биение коммутатора в пределах допуска, проверьте, нет ли угольной пыли или латунных крошек между ламелями.
- Если биение коммутатора больше нормы, замените ротор.
Биение коммутатора
| Стандарт (новый) | макс. 0,02 мм |
| Предельный износ | 0,05 мм |

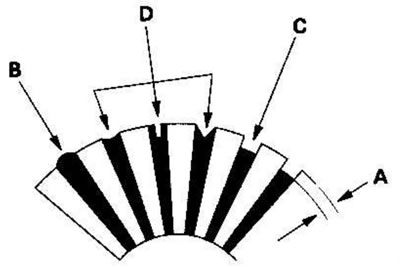

7. Проверьте величину углубления слюды (А). Если углубление мало (В), прорежьте слюду ножовочным полотном и доведите глубину до нормы. Вырежьте всю слюду (С) между ламелями коммутатора. Вырез не должен быть слишком мелким, слишком узким или V-образным (D).
Величина углубления слюды коммутатора
За исключением моделей KE, KG, KR, KS, KZ
| Стандарт (новый) | 0,40-0,50 мм |
| Предельный износ | 0,15 мм |
Модели KE, KG, KR, KS, KZ
| Стандарт (новый) | 0,50-0,80 мм |
| Предельный износ | 0,20 мм |

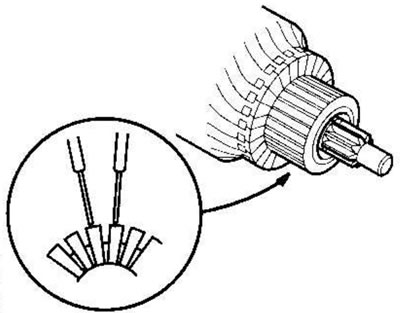

8. Проверьте, есть ли проводимость между ламелями коммутатора. Если между какими-либо ламелями имеется обрыв цепи, замените ротор.

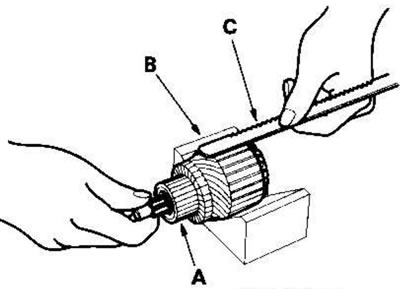

9. Положите ротор (А) на стенд (В). Поднесите ножовочное полотно (С) к сердечнику ротора. Если полотно притягивается к сердечнику или вибрирует при вращении сердечника, ротор закорочен. Замените ротор.

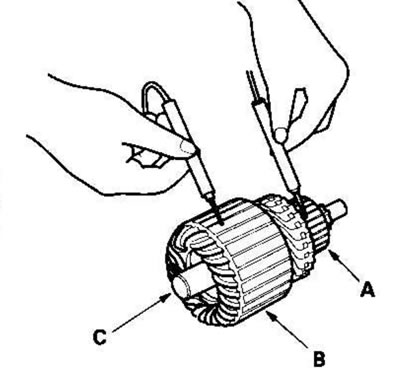

10. При помощи омметра убедитесь, что между коммутатором (А) и сердечником катушки ротора (В) и между коммутатором и валом ротора (С) нет проводимости. Если же проводимость есть, замените ротор.
Проверка щеток статора

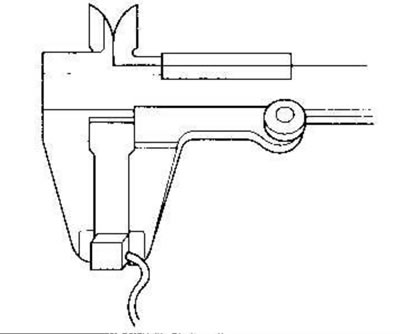

11. Измерьте длину щеток. Если она меньше допуска, замените щеткодержатель в сборе.
Длина щеток
За исключением моделей KE, KG, KR, KS, KZ
| Стандарт (новый) | 11,1-11,5 мм |
| Предельный износ | 4,3 мм |
Модели KE, KG, KR, KS, KZ
| Стандарт (новый) | 14,0-14,5 мм |
| Предельный износ | 9,0 мм |
Тестирование обмотки возбуждения статора
Модели KE, KG, KR, KS, KZ

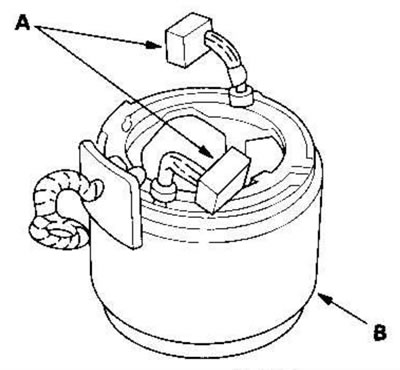

12. Проверьте, есть ли проводимость между щетками (А). Если проводимости нет, замените корпус ротора (В).
13. Проверьте, есть ли проводимость между каждой щеткой (А) и корпусом ротора (В). Если проводимость есть, замените корпус ротора.
Тестирование щеткодержателя стартера

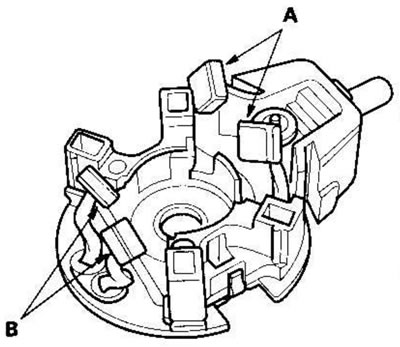

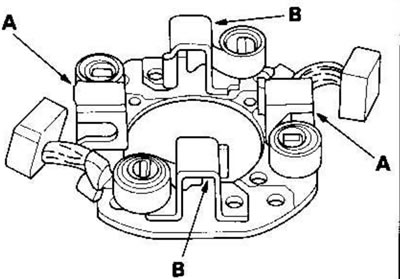

14. Убедитесь, что между держателями положительных (А) и отрицательных (В) щеток нет проводимости. Если проводимость есть, замените щеткодержатель в сборе.
За исключением моделей KE, KG, KR, KS,KZ
Модели KE, KG, KR, KS, KZ
Проверка пружин щеток
(Модели KE, KG, KR, KS, KZ)

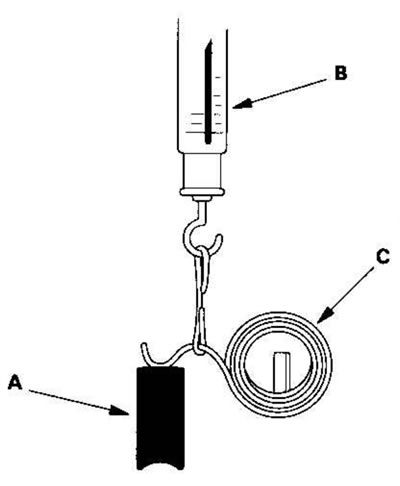

15. Вставьте щетку (А) в держатель и подведите щетку к коммутатору, затем зацепите безмен (В) за пружину (С). Измерьте натяжение пружины в момент, когда пружина приподнимает щетку. Если натяжение пружины вне допуска, замените пружину.
Натяжение пружины: 13,7-17,7 N (1,40-1,80 кгс)
Проверка планетарных шестерен

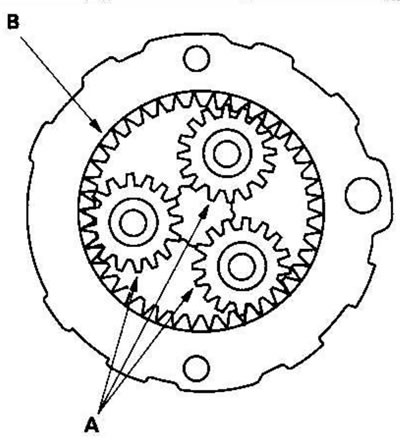

16. Проверьте планетарные шестерни (А) и коронную шестерню (В). Если они изношены или повреждены, замените их.
Проверка муфты свободного хода
За исключением моделей KE, KG, KR, KS.KZ

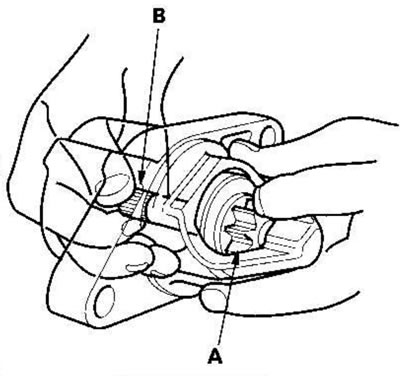

17. Придерживая ведущую шестерню (А), вращайте вал шестерни (В) по часовой стрелке. Убедитесь, что ведущая шестерня доходит до другого конца. Если ведущая шестерня перемещается не плавно, замените крышку шестерни в сборе.
18. Придерживая ведущую шестерню, вращайте вал шестерни против часовой стрелки. Вал шестерни должен вращаться свободно. Если ведущая шестерня вращается не плавно, замените крышку шестерни в сборе.
19. Если ведущая шестерня стартера изношена или повреждена, замените муфту свободного хода в сборе; отдельно шестерня не поставляется. Проверьте состояние маховика или коронной шестерни гидротрансформатора. Если повреждены зубья ведущей шестерни стартера, замените его.
Проверка муфты свободного хода
Модели KE, KG, KR, KS, KZ
20. Подвигайте муфту свободного хода на валу. Если она двигается не плавно, замените ее.

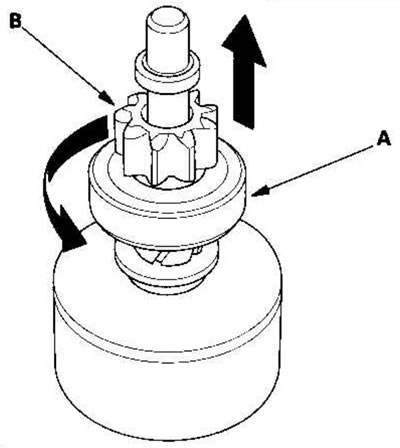

21. Покрутите муфту свободного хода (А) в обоих направлениях. Она блокируется в одном направлении и плавно вращается в обратном? Если она не блокируется ни в одном направлении или напротив блокируется в обоих направлениях, замените ее.
22. Если ведущая шестерня стартера (В) изношена или повреждена, замените муфту свободного хода в сборе; отдельно шестерня не поставляется.
Проверьте состояние зубчатого венца маховика. Если повреждены зубья ведущей шестерни стартера, замените его.
Сборка стартера
За исключением моделей KE, KG, KR, KS, KZ

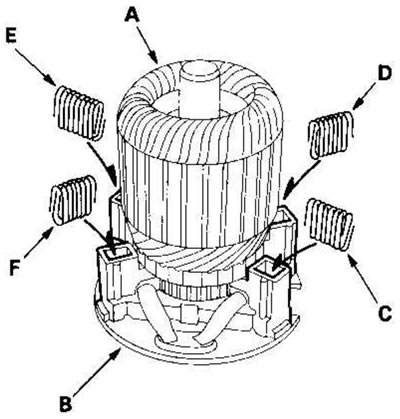

23. Поставьте щетки в щеткодержатель и вставьте ротор (А) в щеткодержатель (В).
Примечание. Для того, чтобы новые щетки встали на место после их установки в держатели, оберните коммутатор полоской наждачной бумаги №500 или №600 шероховатой частью наружу и плавно проверните ротор. При этом контактная поверхность щеток подшлифуется под контуры коммутатора.
24. Сжав пружину (С), вставьте ее в отверстие в щеткодержателе и вдавливайте ее, пока она не коснется дна. Повторите операцию для трех других пружин (D, Е и F).
25. Вставьте ротор и щеткодержатель в корпус.
Примечание. Убедитесь, что ротор остается в держателе.
Модели KE, KG, KR, KS, KZ

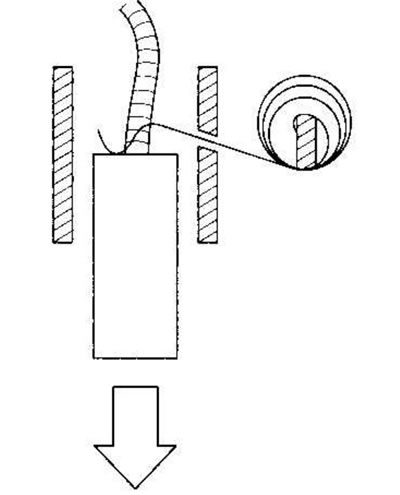

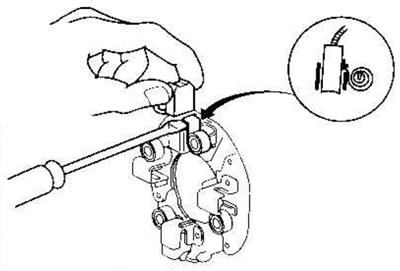

26. Подденьте пружины щеток отверткой, затем приблизительно наполовину выдвиньте щетки из держателей и отпустите пружины, чтобы щетки зафиксировались в таком положении.
Примечание. Для того, чтобы новые щетки встали на место после их установки в держатели, оберните коммутатор полоской наждачной бумаги №500 или №600 шероховатой частью наружу и плавно проверните ротор. При этом контактная поверхность щеток подшлифуется под контуры коммутатора.
27. Вставьте ротор в корпус и поставьте щеткодержатель. Затем снова подденьте пружины щеток и вдавливайте щетки, пока они не встанут на место, прижавшись к коммутатору, затем отпустите пружины, прижав их к торцам щеток .
28. Установите торцевую крышку стартера на щеткодержатель.
