Главни кочиони цилиндар — уклањање и уградња (Honda CR-V 1)

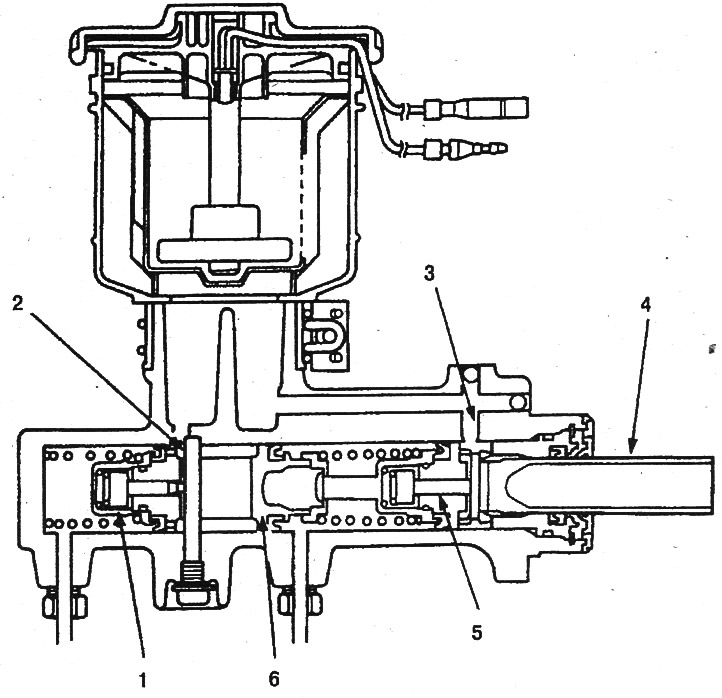

Главни кочиони цилиндар: 1. Централни вентил А; 2, 3. Канал; 4. Клип секундарне коморе; 5. Централни вентил Б; 6. Клип примарне коморе

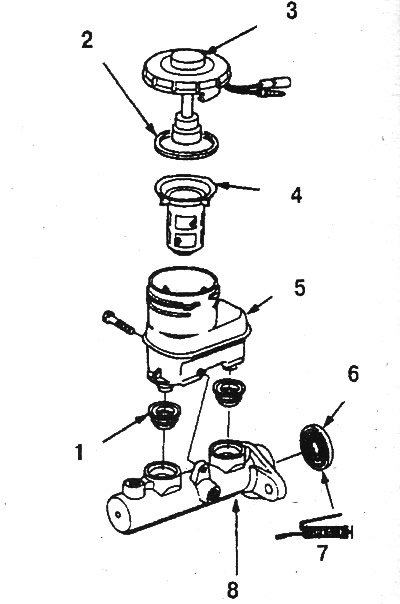

Типичан изглед главног цилиндра (CR-V): 1. Чауре; 2. Заптивка. Проверите да ли је хабана и оштећена; 3. Поклопац. Проверите чистоћу отвора за вентилацију; 4. Мрежасти филтер (прање); 5. Резервоар. Проверите да ли има оштећења; 6. Заптивка. Проверите да ли има хабања и оштећења; 7. Силиконска маст; 8. Главни цилиндар. Проверите стање унутрашње површине.

Пажња! Кочиона течност у јединицама Хондиног антиблокирајућег система (у пумпи, модулатору, хидрауличном акумулатору) је под веома високим притиском. Пре одвајања било којих хидрауличних водова, систем мора бити декомпресован. Непоступање по овом питању или неправилно извођење декомпресије може довести до повреде. За декомпресију користите Т-компонент 07HAA-SG00100 или еквивалентан уређај.

1. Искључите батерију са масе.

2. Искључите ожичење.

3. Скините поклопац и испустите кочиону течност из резервоара.

4. Одвојите цеви од цилиндра.

5. Отпустите навртке које причвршћују цилиндар за вакуумски појачивач, а затим уклоните цилиндар.

6. Инсталација се врши обрнутим редоследом.

7. Напуните цилиндар кочионом течношћу DOT 3 или DOT 4.

8. Уклоните ваздух из цилиндра (видети доле).

Уклањање ваздуха

Поступак се изводи и на уклоњеном цилиндру и директно на возилу.

1. Причврстите цилиндар у стегачу.

2. Причврстите делове кочионе цеви на цилиндар. Савијте их тако да крај цеви буде мало испод нивоа течности у резервоару цилиндра.

3. Напуните резервоар кочионом течношћу DOT 3 или DOT 4.

4. Притискајте клип главног цилиндра док сви мехурићи у резервоару не нестану.

5. Искључите цеви, додајте течност у цилиндар и затворите отворе цилиндра чеповима.

6. Ако је цилиндар инсталиран на возилу, урадите следеће.

a. Отпустите цев за 1/4 окрета.
б. Замолите асистента да притисне педалу кочнице, обмота цев и замолите асистента да полако отпусти педалу.
ц. Проверите ниво течности у резервоару, допуните ако је потребно.
д. Понављајте поступак за све епрувете док се више не појављују мехурићи.

Опрез: Увек затегните брадавицу црева пре него што отпустите педалу.

7. Ако је потребно, потпуно уклоните ваздух из кочионог система.

Ако се поступак уклањања ваздуха из главног кочионог цилиндра изврши правилно, није потребно одзрачивање целог кочионог круга.
