Пажња! Дозирни вентил омогућава регулацију притиска у задњим кочницама. Након уклањања и уградње дела задњег вешања, потребно је проверити и подесити дужину опруге дозирног вентила.
Одисеја са 4 цилиндра
Уклањање
1. Подигните возило.
2. Одвојите цеви од дозирног вентила.
3. Одврните навртке U-вијка и уклоните стабилизаторску шипку.
4. Уклоните дозирни вентил.

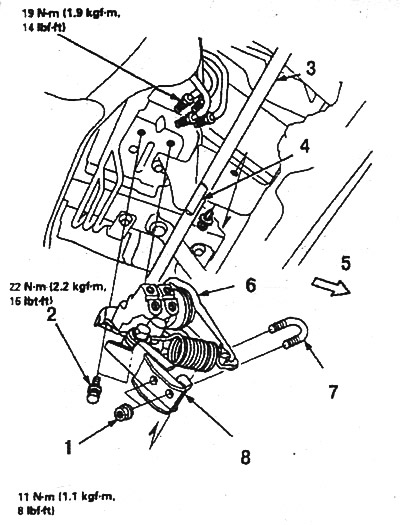

Дозирни вентил (4-цилиндрични Одисеј): 1. Самоблокирајуће навртке M8x1.25; 2. Вијци М8к1,25; 3. Стабилизаторска шипка; 4. Лиска; 5. На предњи део аутомобила; 6. Вентил; 7. Мердевине; 8. Ручица |

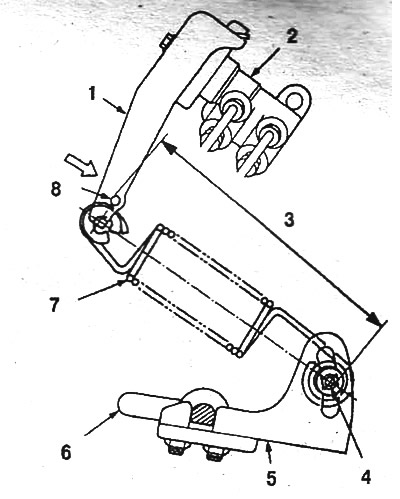

Опруга вентила и вијак за подешавање: 1. Ручица вентила; 2. Вентил; 3. Удаљеност Л; 4. Навојни део вијка М8; 5. Стабилизаторска рама; 6. Стабилизаторска шипка; 7. Опруга вентила; 8. Рупа 5 мм |
Инсталација
5. Инсталација се врши обрнутим редоследом. Приликом склапања, поравнајте полугу са равном површином на стабилизаторској шипки. Одзрачите кочнице. Спустите аутомобил, испустите ваздух из вешања, проверите и подесите вентил ако је потребно.
Подешавање
Тест се изводи на неоптерећеном возилу.
1. Отпустите ручну кочницу.
2. Проверите ниво у резервоару за гориво, упоредите га са вредношћу у табели (фотографија) да бисте одредили дужину опруге вентила коју треба подесити током подешавања.
3. Уградите бушилицу или иглу пречника 5,0-5,3 мм у отвор на ручици вентила.
4. Измерите растојање L између спољашњих површина уметнутог клина и вијка М8 помоћу калибра (фотографија). Измерено растојање је једнако дужини опруге.

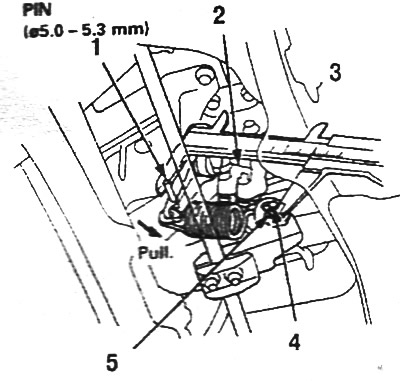

Измерите растојање између спољашњих површина уметнутог клина и навоја вијка М8: 1. Укосница; 2. Вентил; 3. Удаљеност Л; 4. Навртка М8; 5. Навој вијка М8; 6. Повуците у овом правцу
5. Ако измерена вредност не одговара вредношћу наведеном у табели, олабавите завртањ за подешавање и подесите дужину опруге. Затегните навртку за подешавање на 12 Nm.
6. Проверите и подесите углове поравнања задњих точкова.

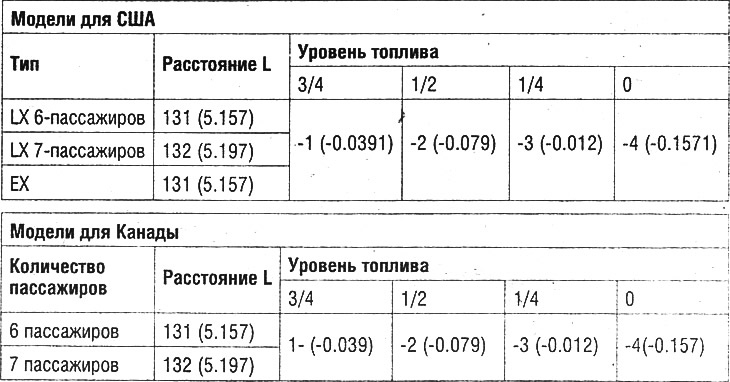

Табела за подешавање дозирног вентила (подаци ван заграда су у мм)
Напомена: За возила са куком за вучу, додајте 3 мм дужини L и користите ову вредност за подешавање дужине опруге вентила узимајући у обзир ниво горива.
