Внимание! При работе галогенные лампы сильно нагреваются. Поэтому наличие на колбе следов масла или загрязнений может быстро вывести лампу из строя. Царапины на стеклянной колбе являются концентраторами напряжений и также могут стать причиной разрушения колбы при нагреве или сотрясении лампы.
Замена ламп дальнего света (автомобили с бензиновыми двигателями)
Откройте капот.

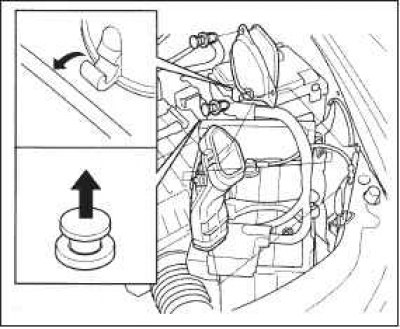

Для замены лампы левой фары снимите провод с зажима и освободите два элемента крепления крышки сапуна, потянув за их центральные части. Снимите сначала крышку, а затем верхний патрубок сапуна.

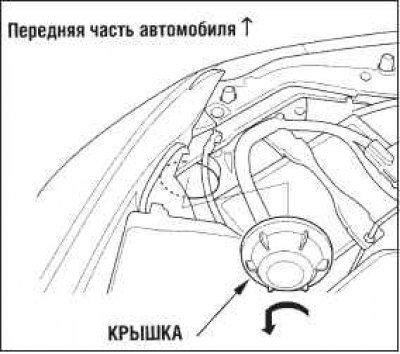

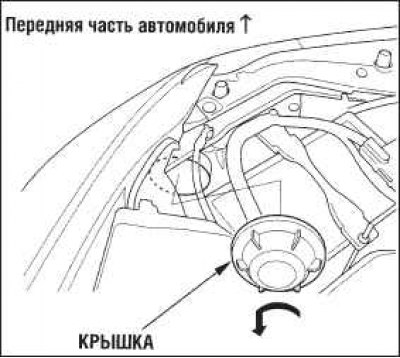

Снимите крышку с тыльной стороны блока фары, повернув ее против часовой стрелки.
Отсоедините электроразъем лампы, потянув его назад без наклона и поворота.

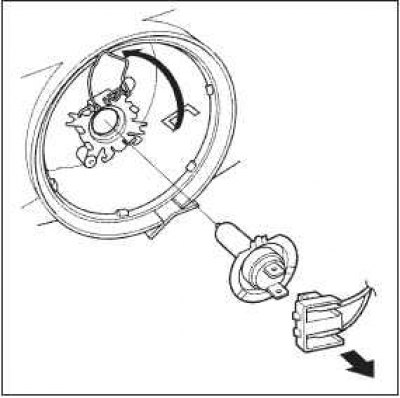

Отсоедините край проволочного зажима, поверните его и снимите лампу.
Вставьте новую лампу в гнездо, проследив, чтобы выступы вошли в прорези. Поверните на место проволочный держатель и зафиксируйте его.
Установите на место крышку, расположенную на тыльной стороне корпуса блока фары. Поверните ее по часовой стрелке для фиксации.
Подсоедините электроразъем к новой лампе. Проверьте надежность соединения.
Включите фары, чтобы проверить новую лампу.
Для левой фары автомобилей с двигателем 1,8 л
Установите на место верхний патрубок сапуна, затем его крышку. Установите два элемента крепления крышки и нажмите на них для фиксации. Установите на место провод.
Замена ламп ближнего света (автомобили с бензиновыми двигателями)
Откройте капот.
Снимите крышку с тыльной стороны блока фары, повернув ее против часовой стрелки.
Отсоедините электроразъем лампы, потянув его назад без наклона и поворота.
 |  |
Отсоедините край проволочного зажима, поверните его и снимите лампу.
Вставьте новую лампу в гнездо, проследив, чтобы выступы вошли в прорези. Поверните на место проволочный держатель и зафиксируйте его.
Установите на место крышку, расположенную на тыльной стороне корпуса блока фары. Поверните ее по часовой стрелке для фиксации. Проследите, чтобы слово «ТОР» («Верх»), нанесенное на крышку, оказалось сверху.
Подсоедините электроразъем к новой лампе. Проверьте надежность соединения.
Включите фары, чтобы проверить новую лампу.
Замена ламп дальнего света (автомобили с дизельными двигателями)
Откройте капот.

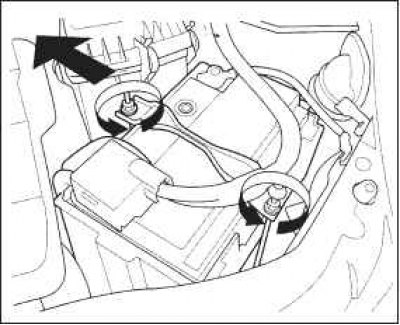

Для замены лампы левой фары отверните гайки стержней крепления аккумуляторной батареи и сдвиньте батарею по направлению к ветровому стеклу, чтобы освободить место для работы.
Для замены лампы правой фары снимите верхнюю часть бачка омывающей жидкости, потянув ее вверх.

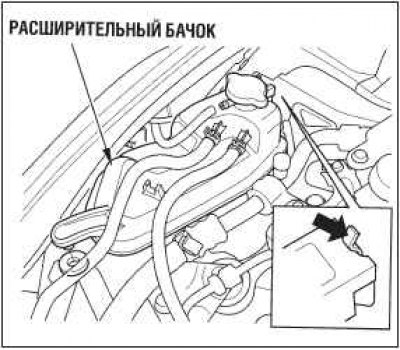

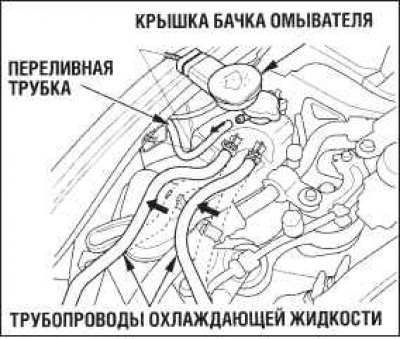

Отсоедините трубопроводы охлаждающей жидкости от двух зажимов, а переливную трубку- от расширительного бачка, затем нажмите на язычок и снимите расширительный бачок с держателя по направлению вверх.
Убедитесь, что двигатель и радиатор -холодные.

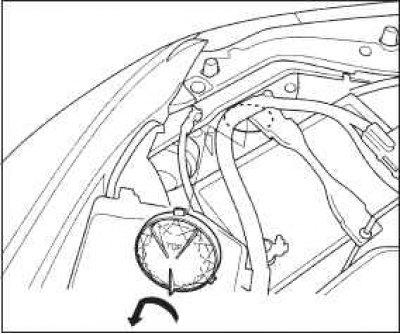

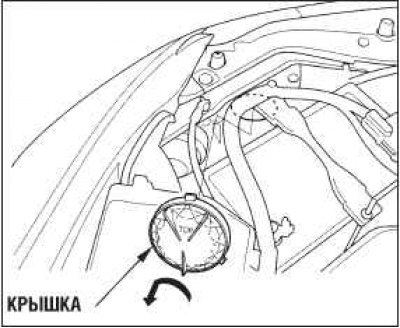

Снимите крышку с тыльной стороны блока фары, повернув ее против часовой стрелки.

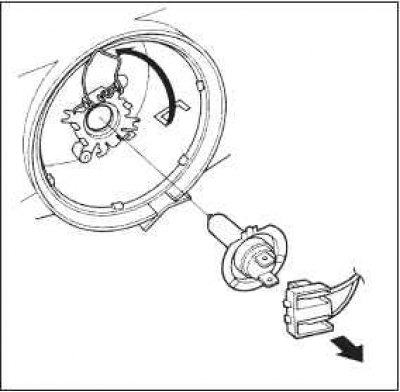

Отсоедините электроразъем лампы, потянув его назад без наклона и поворота.

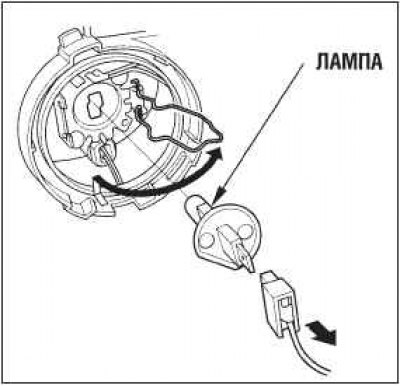

Отсоедините край проволочного зажима, поверните его и снимите лампу.
Вставьте новую лампу в гнездо, проследив, чтобы выступы вошли в прорези. Поверните на место проволочный держатель и зафиксируйте его.
 |  |
Установите на место крышку, расположенную на тыльной стороне корпуса блока фары. Поверните ее по часовой стрелке для фиксации.
Подсоедините электроразъем к новой лампе. Проверьте надежность соединения.
Включите фары, чтобы проверить новую лампу.
Левая фара
Установите на место аккумуляторную батарею и надежно закрепите ее гайками.
Правая фара
Установите на место расширительный бачок, затем надежно подсоедините трубопроводы охлаждающей жидкости и переливную трубку. Установите верхнюю часть бачка омывающей жидкости.
 |  |
Замена ламп ближнего света (автомобили с дизельными двигателями)
Откройте капот.
Для замены лампы левой фары отверните гайки стержней крепления аккумуляторной батареи и сдвиньте батарею по направлению к ветровому стеклу, чтобы освободить место для работы.

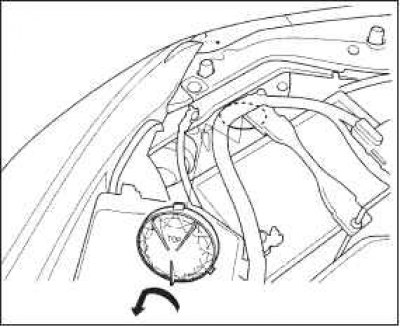

Снимите крышку с тыльной стороны блока фары, повернув ее против часовой стрелки.
Отсоедините электроразъем лампы, потянув его назад без наклона и поворота.
 |  |
Отсоедините край проволочного зажима, поверните его и снимите лампу.
Вставьте новую лампу в гнездо, проследив, чтобы выступы вошли в прорези. Поверните на место проволочный держатель и зафиксируйте его.
Установите на место крышку, расположенную на тыльной стороне корпуса блока фары. Поверните ее по часовой стрелке для фиксации. Проследите, чтобы слово ТОР (Верх), нанесенное на крышку, оказалось сверху.
Подсоедините электроразъем к новой лампе. Проверьте надежность соединения.
Включите фары, чтобы проверить новую лампу.
Левая фара
Установите на место аккумуляторную батарею и надежно закрепите ее гайками.
Замена ламп передних стояночных фонарей
Передние стояночные фонари расположены под фарами дальнего света, под крышкой.
Откройте капот.
Для автомобилей с дизельным двигателем
Для замены лампы левого стояночного фонаря сдвиньте батарею по направлению к ветровому стеклу, чтобы освободить место для работы.
Снимите крышку с тыльной стороны блока фары, повернув ее против часовой стрелки.
Отсоедините электроразъем лампы, повернув его на четверть оборота против часовой стрелки.
Выньте перегоревшую лампу, потянув ее назад без наклона и поворота. Вставьте в патрон новую лампу, продвинув ее до упора.
Вставьте новую лампу в корпус фары до упора.
Установите на место крышку, расположенную на тыльной стороне корпуса блока фары. Поверните ее по часовой стрелке для фиксации. Проследите, чтобы слово ТОР (Верх), нанесенное на крышку, оказалось сверху.
Включите фары, чтобы проверить новую лампу.
Левая фара
Установите на место аккумуляторную батарею и надежно закрепите ее гайками.
Замена лампы переднего указателя поворота
Для замены левой лампы запустите двигатель, поверните рулевое колесо до упора вправо, затем заглушите двигатель. Для замены правой лампы поверните рулевое колесо до упора влево.
Снимите два пистона с внутренней стороны крыла, пользуясь маленькой отверткой с плоским жалом.
Отодвиньте подкрылок от крыла и бампера.

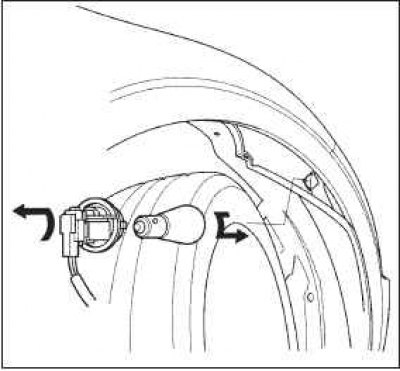

Выньте патрон из блока фары, повернув его на четверть оборота против часовой стрелки.
Выньте перегоревшую лампу, нажав на нее и повернув против часовой стрелки для отсоединения от патрона.
Вставьте новую лампу в патрон, а патрон — в корпус фары. Для фиксации патрона поверните его по часовой стрелке.
Включите фары, чтобы проверить новую лампу.
Установите на место подкрылок. Закрепите подкрылок двумя пистонами, нажав на них.
Замена ламп в задних крыльях

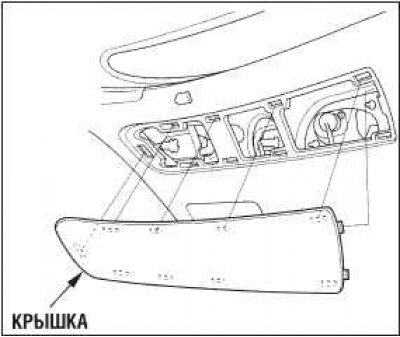

Откройте дверь багажного отсека. Положите кусочек ткани на кромку крышки. Снимите крышку, пользуясь маленькой отверткой с плоским жалом.

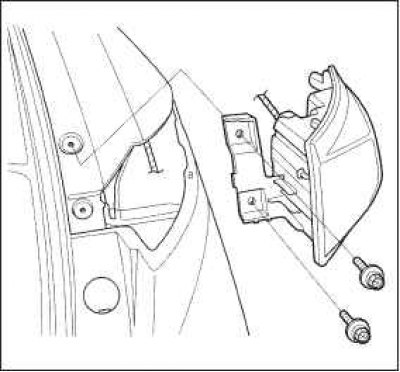

Отверните ключом два болта крепления.
Снимите блок фонаря с задней стойки.
 |  |
Определите, какая из двух ламп перегорела: лампа стоп-сигнала или указателя поворота.

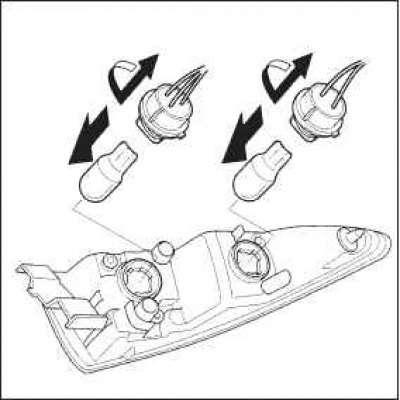

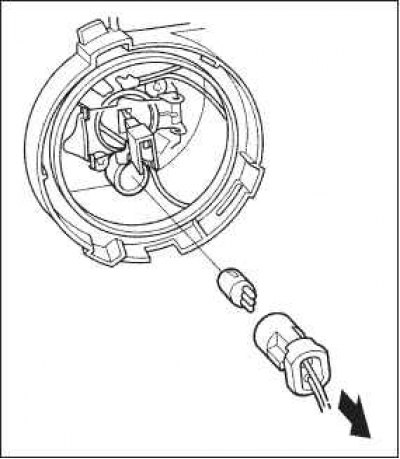

Выньте патрон с лампой, повернув его на четверть оборота против часовой стрелки.
Выньте лампу из патрона. Поворачивать лампу не нужно. Вставьте новую лампу, продвинув ее в патрон до упора.
Установите патрон в блок фонаря и зафиксируйте его, повернув по часовой стрелке.
Включите освещение, чтобы проверить исправность новой лампы.
Установите на место блок фонаря, и надежно затяните болты крепления.

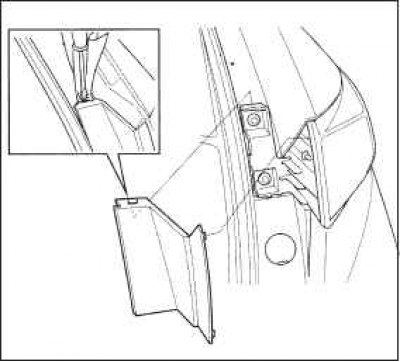

Совместите выступ на крышке с пазом на корпусе. Продвиньте крышку по задней стойке и надежно закрепите ее.
Замена ламп в задней двери

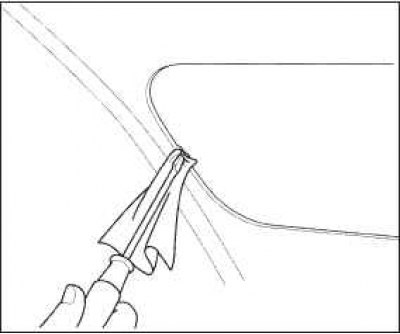

Откройте заднюю дверь. Подложите кусочек ткани под маленькую отвертку с плоским жалом, просуньте отвертку под край крышки и аккуратно снимите ее.
Определите, какая из четырех (или трех) ламп перегорела: лампа стоп-сигнала, заднего хода, освещения регистрационного знака или заднего противотуманного фонаря (последняя только со стороны водителя).
 |  |

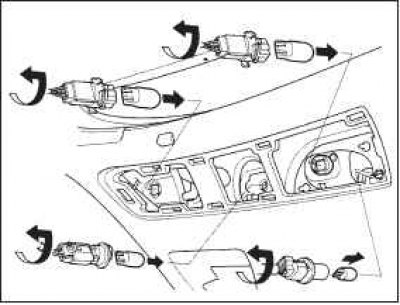

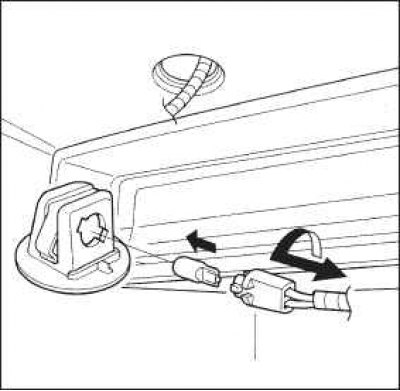

Выньте патрон с лампой, повернув его на четверть оборота против часовой стрелки.
Выньте лампу из патрона. Поворачивать лампу не нужно. Вставьте новую лампу, продвинув ее в патрон до упора.
Установите патрон в блок фонаря и зафиксируйте его, повернув по часовой стрелке.
Включите освещение, чтобы проверить исправность новой лампы.
Установите на место крышку.
Замена лампы передней противотуманной фары (для некоторых вариантов исполнения автомобиля)
В передних противотуманных фарах установлены галогенные лампы, требующие осторожного обращения. Заменяя перегоревшую лампу, держите новую лампу только за ее пластмассовый цоколь, и не трогайте стеклянную колбу пальцами. Оберегайте стеклянную колбу лампы от контакта с твердыми предметами. Если на колбе лампы оказались жировые следы пальцев, протрите ее чистой тканью, смоченной в спирте.
Внимание! При работе галогенные лампы сильно нагреваются. Поэтому наличие на колбе следов масла или загрязнений может быстро вывести лампу из строя. Царапины на стеклянной колбе являются концентраторами напряжений и также могут стать причиной разрушения колбы при нагреве лампы.
Отверните болт ключом.
 |  |
Аккуратно извлеките противотуманную фару из бампера, одновременно слегка нажимая на нее наружу.

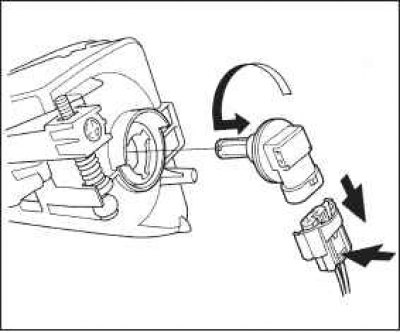

Сожмите разъем, чтобы освободить фиксатор, и извлеките его, а затем снимите его с патрона лампы.
Снимите лампу, повернув ее на четверть оборота против часовой стрелки.
Вставьте новую лампу в отверстие и поверните ее на четверть оборота по часовой стрелке для фиксации.
Соедините с лампой электроразъем. Проверьте надежность соединения.
Включите противотуманные фары, чтобы проверить исправность новой лампы.
Совместите выступ на фаре с бампером и установите на место противотуманную фару, затем надежно затяните винт.
Замена ламп в плафонах освещения салона
Плафоны освещения салона и индивидуального освещения разбираются одним и тем же способом. Однако в них используются различные лампы.

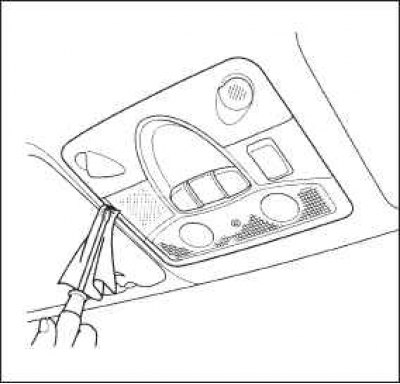

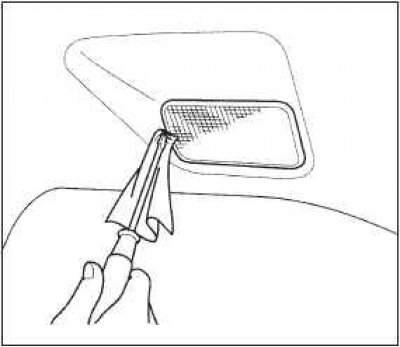

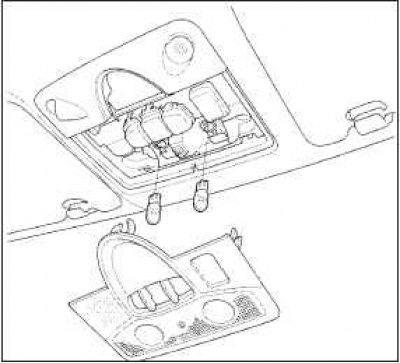

Снимите переднюю крышку плафона. Подложите кусочек ткани под маленькую отвертку с плоским жалом или пилку для ногтей, просуньте отвертку под край крышки и аккуратно снимите ее.
Действуя отверткой, как рычагом, нажмите на край крышки переднего плафона.
Задний верхний плафон
Действуя отверткой, как рычагом, нажмите на боковой край рассеивателя плафона.
Лампа в солнцезащитном козырьке: Действуя отверткой, как рычагом, нажмите на верхний край рассеивателя.
Выньте лампу. Поворачивать ее не нужно.

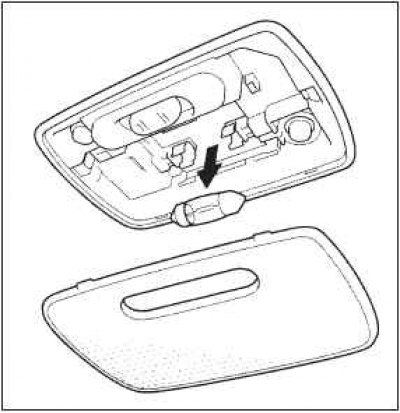

Вставьте новую лампу в патрон. Нажмите на рассеиватель, чтобы он установился на место с щелчком.
Замена лампы освещения багажного отсека
Откройте заднюю дверь.

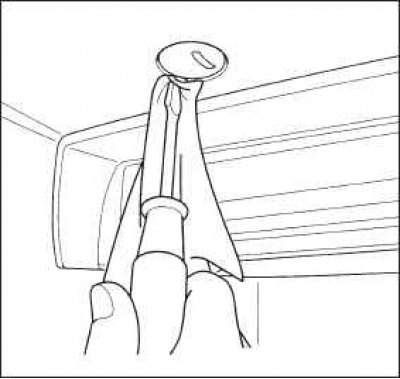

Подложите кусочек ткани под маленькую отвертку с плоским жалом, просуньте отвертку под край плафона и извлеките его.

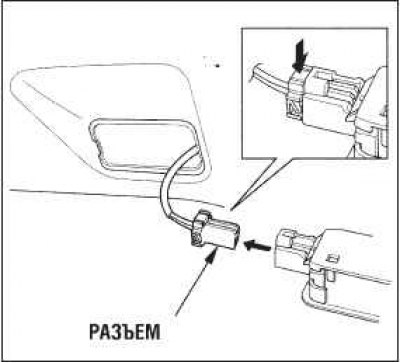

Чтобы отсоединить электроразъем от плафона, потяните разъем, не поворачивая его.

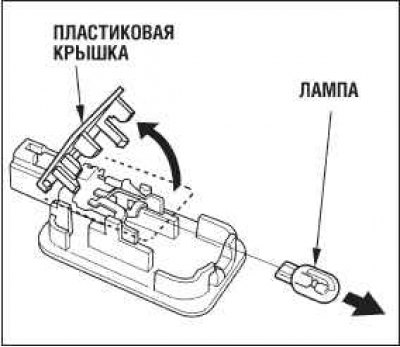

Поверните вверх пластиковую крышку плафона и снимите ее.
 |  |
Выньте лампу из патрона. Поворачивать лампу не нужно. Вставьте новую лампу, продвинув ее в патрон до упора.
Установите на место крышку, затем подсоедините электроразъем.
Вставьте плафон в отверстие. Сначала вставляйте его заднюю часть. Нажмите на переднюю часть плафона, чтобы он закрепился с щелчком.
Замена лампы в перчаточном ящике
Откройте перчаточный ящик. Подложите кусочек ткани под маленькую отвертку с плоским жалом, просуньте отвертку под край пластикового рассеивателя и нажмите на нее.
Потяните за рассеиватель, чтобы извлечь корпус лампы.
Выньте лампу из патрона. Поворачивать лампу не нужно. Вставьте новую лампу, продвинув ее в патрон до упора.
Включите габаритные огни и убедитесь, что новая лампа исправна.
Вставьте плафон в отверстие. Закройте перчаточный ящик.

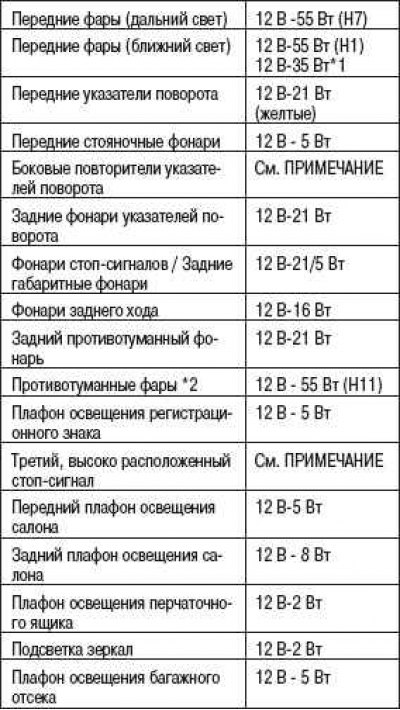

Лампы приборов освещения и сигнализации
*1: автомобили с высоковольтными газоразрядными лампами фар ближнего света (заменяются только в сервисном центре дилера).
*2: для некоторых вариантов исполнения автомобиля.
Замена ламп повторителей указателей поворота, встроенных в наружные зеркала заднего вида, выполняется только дилером.
