Дверь водителя

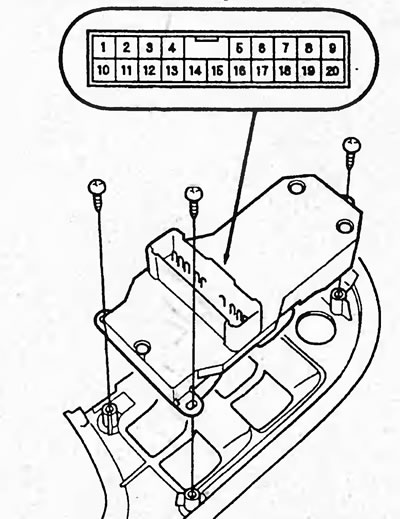

1. Снимите главный переключатель управления стеклоподъемниками.
2. Отсоедините разъем от главного переключателя.
3. Проверьте главный переключатель по таблицам "Проверка главного переключателя управления стеклоподъемниками".
Если обнаружена неисправность, проверьте компоненты, указанные в разделе таблицы "Возможная причина/место неисправности".
Если компоненты исправны, но система не работает, замените главный переключатель управления стеклоподъемниками.
Дверь переднего пассажира, задние боковые двери
1. Снимите главный переключатель управления стеклоподъемниками.
2. Проверьте наличие проводимости между выводами главного переключателя.

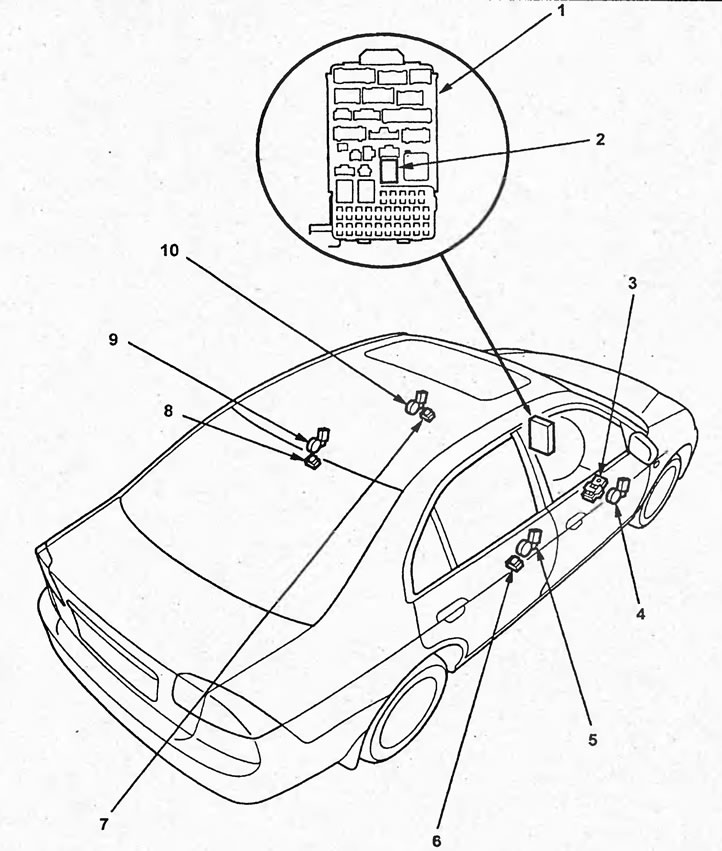

Расположение компонентов электрических стеклоподъемников (седан). 1 - монтажный блок в салоне, 2 - реле электропривода стеклоподъемников, 3 - главный переключатель управления стеклоподъемниками, 4 - электропривод стеклоподъемника двери водителя, 5 - электропривод стеклоподъемника задней левой двери, 6 - переключатель управления стеклоподъемником задней левой двери, 7 - переключатель управления стеклоподъемником двери переднего пассажира, 8 - переключатель управления стеклоподъемником задней правой двери, 9 - электропривод стеклоподъемника задней правой двери, 10 электропривод стеклоподъемника двери переднего пассажира.
Дверь переднего пассажира.
| Положение переключателя | Положение выключателя блокировки | Выводы |
| OFF | ON | 2-7-9 |
| OFF | 7-9 | |
| UP | ON | 2-7, 8-9 |
| OFF | 8-9 | |
| DOWN | ON | 7 - 8, 2 - 9 |
| OFF | 7-8 |
Задняя правая дверь.
| Положение переключателя | Положение выключателя блокировки | Выводы |
| OFF | ON | 2-10-12 |
| OFF | 10-12 | |
| UP | ON | 2-10, 11 -12 |
| OFF | 11 -12 | |
| DOWN | ON | 10-11, 2- 12 |
| OFF | 10-11 |
Задняя левая дверь.
| Положение переключателя | Положение выключателя блокировки | Выводы |
| OFF | ON | 2-17-19 |
| OFF | 17-19 | |
| UP | ON | 2-17, 18-19 |
| OFF | 18-19 | |
| DOWN | ON | 17-18,2-19 |
| OFF | 17-18 |
Если проводимость не соответствует описанию, замените главный переключатель управления стеклоподъемниками.
