Регулировка
1. Полностью закройте люк.

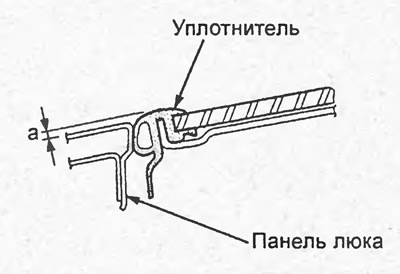

2. Измерьте зазор между панелью люка и уплотнителем и сравните полученные значения с приведёнными ниже.
Зазор "а" — 1,0 -2,5 мм
3. При необходимости отрегулируйте положение люка.
а) Снимите декоративные крышки.

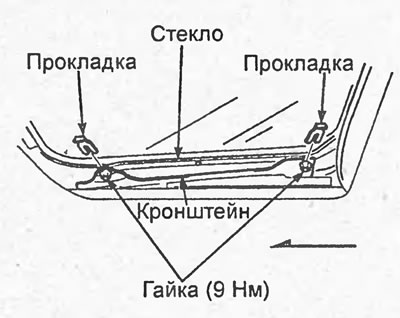

б) Ослабьте гайки и отрегулируйте зазоры между основанием стекла и кронштейнами стекла при помощи прокладок, как показано на рисунке.
Момент затяжки — 9 Н·м
в) Затяните гайки после регулировки.
Разборка и сборка
1. При разборке люка руководствуйтесь сборочным рисунком "Разборка и сборка люка". Разборку проводите в последовательности, указанной на рисунке.
2. Сборка производится в порядке, обратном разборке.

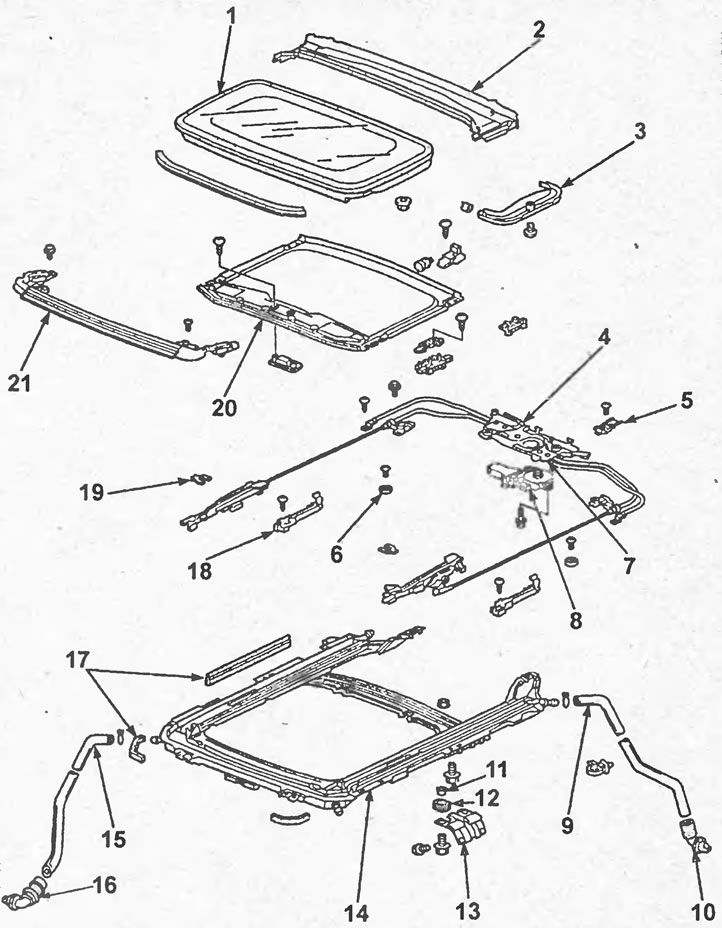

Разборка и сборка люка (седан). 1 - стекло, 2 - сливной желоб, 3 - крышка кронштейна, 4 - привод люка и концевые выключатели, 5 - кронштейн, 6 - стопор, 7 - трос привода люка, 8 - электродвигатель привода люка, 9 - задний сливной шланг, 10 - заслонка заднего сливного шланга, 11 - втулка, 12 - подушка, 13 - угловой держатель, 14 - подрамник люка, 15 - передний сливной шланг, 16 - заслонка переднего сливного шланга, 17 - уплотнитель, 18 - направляющая, 19 - прокладка, 20 - шторка люка, 21 - дефлектор люка.

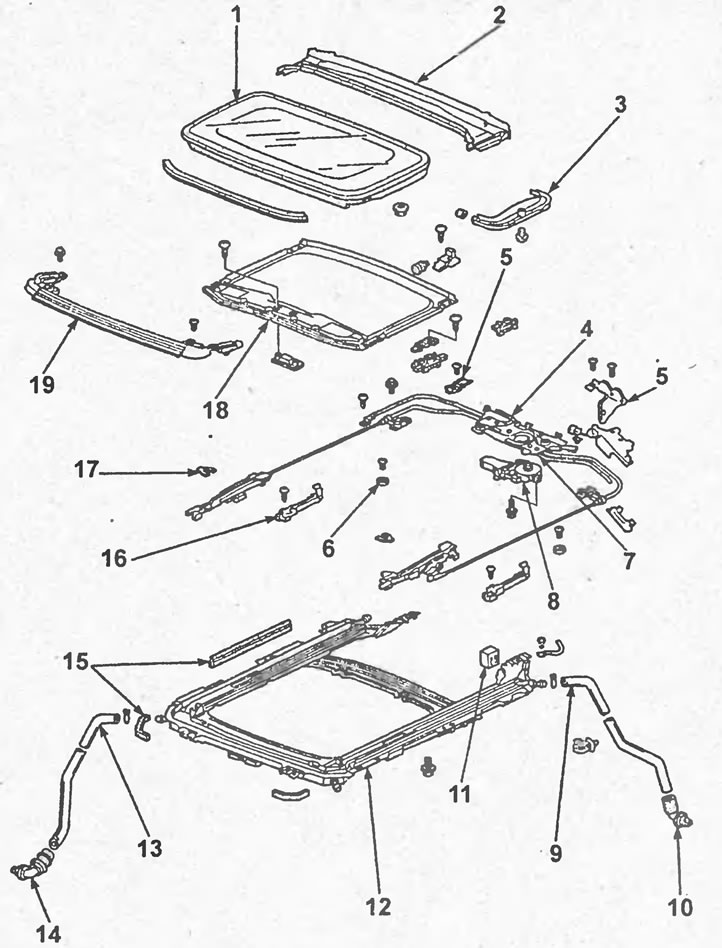

Разборка и сборка люка (хэтчбек). 1 - стекло, 2 - сливной желоб, 3 - крышка кронштейна, 4 - привод люка и концевые выключатели, 5 - кронштейн, 6 - стопор, 7 - трос привода люка, 8 - электродвигатель привода люка, 9 - задний сливной шланг, 10 - заслонка заднего сливного шланга, 11- блок управления люком, 12 - подрамник люка, 13 - передний сливной шланг, 14 - заслонка переднего сливного шланга, 15 - уплотнитель, 16 - направляющая, 17 - прокладка, 18 - шторка люка, 19 - дефлектор люка.
