Проверка
1. Визуально оцените состояние нажимной пластины муфты.
Если нажимная пластина повреждена, замените электромагнитную муфту.

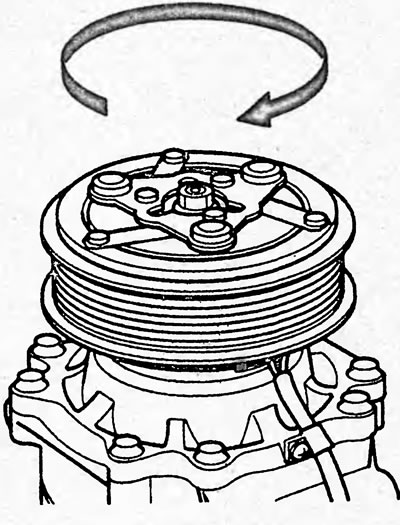

2. Вращая шкив рукой, убедитесь в легкости и плавности вращения и отсутствии чрезмерного люфта.
Если шкив заедает или люфт чрезмерный, замените муфту компрессора.

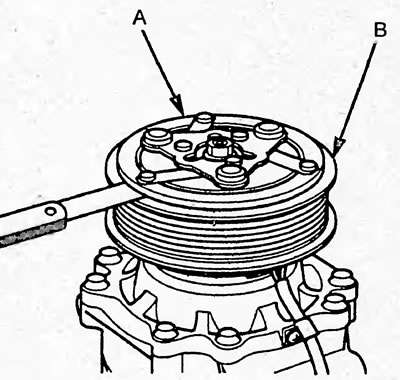

3. Измерьте зазор между нажимной пластиной (А) и шкивом (В).
4. Убедитесь, что зазор соответствует номинальному.
Номинальный зазор — 0,5±0,15 мм
Если зазор не соответствует номинальному, замените нажимную пластину или отрегулируйте зазор при помощи регулировочных шайб (0,1 мм, 0,2 мм, 0,4 мм, 0,5 мм).
5. Снимите разъем обмотки статора муфты с кронштейна и отсоедините его. Проверьте наличие проводимости на выводах теплового предохранителя. Если проводимость отсутствует, замените тепловой предохранитель.
Внимание: при температуре 122-128°C между выводами теплового предохранителя не должно быть проводимости. Проводимость должна появиться, когда температура опустится ниже 116-104°C.

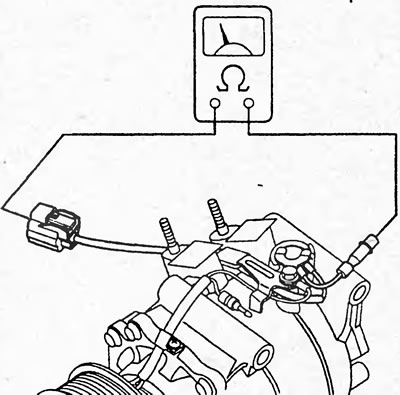

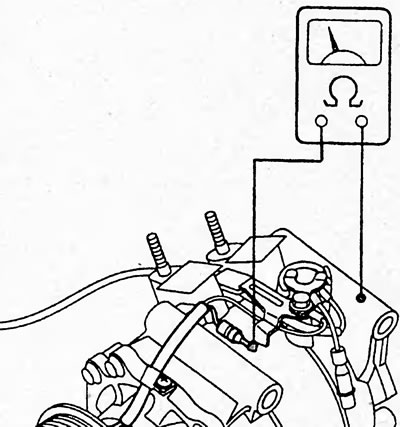

6. Измерьте сопротивление на выводах обмотки статора муфты.
7. Убедитесь, что сопротивление соответствует номинальному.
Номинальное сопротивление при 20°C — 3,05-3,35 Ом
Если сопротивление не соответствует номинальному, замените обмотку статора муфты.
Снятие и установка

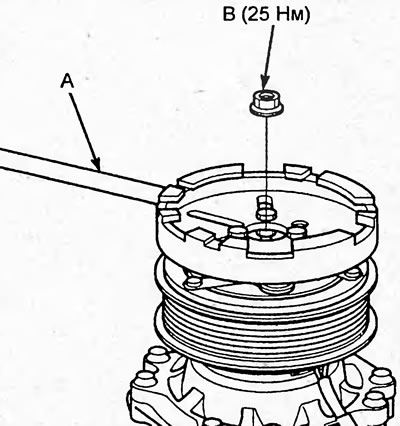

1. Отверните гайку (В), удерживая нажимную пластину спецприспособлением (А).

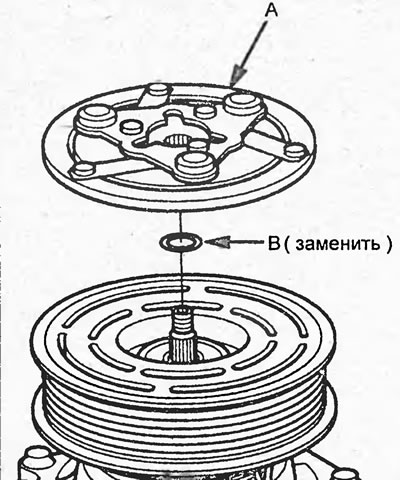

2. Снимите нажимную пластину (А) и регулировочные шайбы (В).

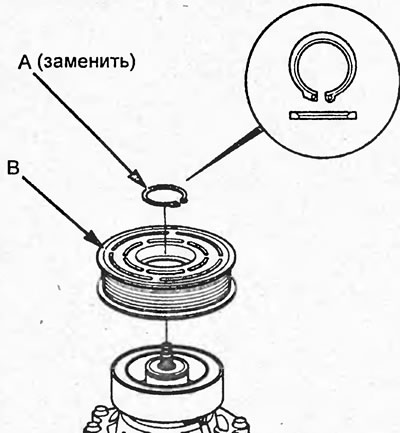

3. Снимите стопорное кольцо (А) и шкив компрессора (В).

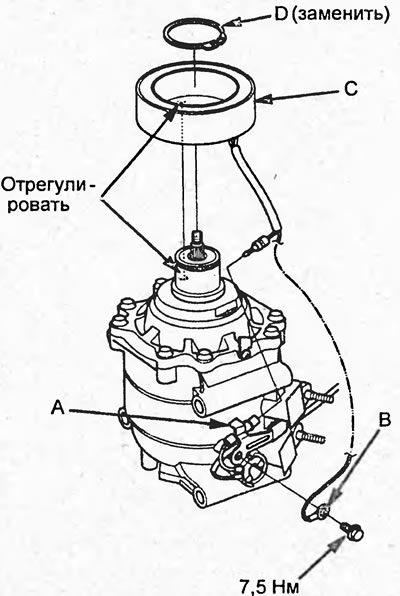

4. Отверните болт и снимите фиксатор (А), отсоедините разъем обмотки статора муфты и клемму (В). Снимите стопорное кольцо (D) и обмотку статора муфты (С).
5. Установку произведите в порядке, обратном снятию.
Примечание:
- Установите обмотку статора муфты проводами вниз.
- Очистите поверхности скольжения шкива и компрессора средством для очистки контактов.
- Убедитесь, что шкив компрессора вращается равномерно.
- Проложите и закрепите провода так, чтобы они не могли быть повреждены шкивом при работе компрессора.
