2. Снимите шкив коленчатого вала.
3. Снимите ремень привода ГРМ (см. Аудиосистема).

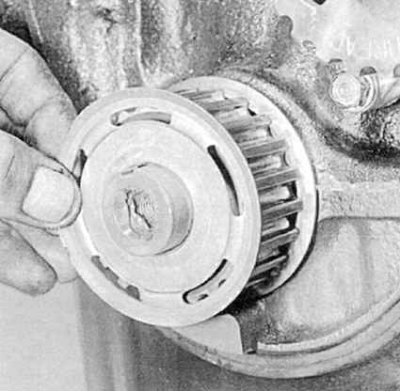

4a. Снимите наружную направляющую ремня коленчатого вала.

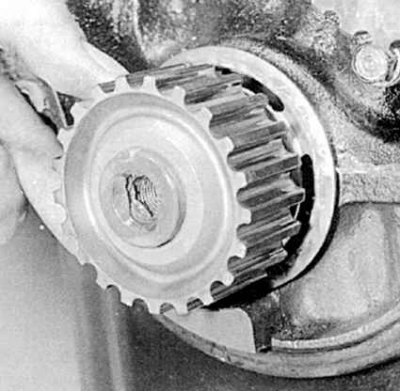

4b. Снимите зубчатое колесо коленчатого вала.

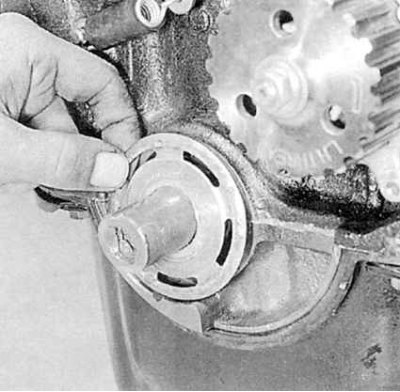

4c. На моделях, не оборудованных датчиком флуктуаций коленчатого вала, снимите внутреннюю направляющую ремня (см. сопроводительную иллюстрацию).
Примечание. Если двигатель оборудован датчиком флуктуаций коленчатого вала, внутренняя направляющая будет встроена в зубчатое колесо.

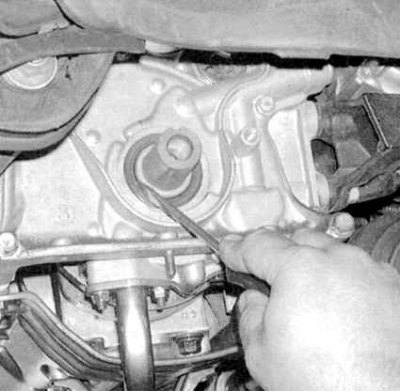

5. Аккуратно поддев специальным инструментом или большой отверткой, извлеките старый сальник из своего гнезда (см. сопроводительную иллюстрацию). Постарайтесь не оставить царапин и задиров на поверхности цапфы вала или корпуса масляного насоса, – наличие подобных дефектов приведет к быстрому выходу из строя нового сальника. 6. Очистите внутренние поверхности гнезда под посадку сальника. Смажьте наружный край нового сальника чистым двигательным маслом, либо универсальной смазкой. Воспользовавшись в качестве оправки торцевой головкой соответствующего размера, либо отрезком трубы подходящего диаметра, посадите новый сальник в свое гнездо. Оправка должна упираться только в твердый наружный край торцевой поверхности сальника. Посадив сальник, удостоверьтесь, что распорная пружина не выскочила из своей канавки.
7. Установите внутреннюю направляющую газораспределительного ремня, зубчатое колесо коленчатого вала, затем наружную направляющую. Следом установите зубчатый ремень (см. Аудиосистема).
8. Смажьте ступицу шкива коленчатого вала двигательным маслом или универсальной смазкой, затем посадите шкив на цапфу вала. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
9. Запустите двигатель и проверьте его на наличие признаков утечек масла.
