Проверка цепи электромотора
Внимание! Прежде чем приступать к выполнению проверки изучите соответствующие электрические схемы (см. Схемы электрических соединений - общая информация). Проверка наличия напряжения на клеммах разъема производится путем апробирования их щупом заземленной лампы-пробника. Включение лампы подтверждает наличия напряжения на клемме. Если в ходе выполнения описываемых ниже проверок выявить причину неисправности не удается, автомобиль следует отогнать на станцию техобслуживания для более полной диагностики системы.
Если стеклоочистители работают слишком медленно, в первую очередь проверьте уровень заряда батареи (см. Главу Текущее обслуживание). При исправной батарее снимите электромотор привода стеклоочистителей (см. ниже) и попробуйте подвигать щетки вручную, проверяя свободу их перемещения. В случае необходимости произведите соответствующий ремонт тяг и смажьте осевые узлы. Установите электромотор на место, включите зажигание и вновь запустите щетки. Если скорость работы стеклоочистителей после внесенных исправлений не пришла в норму, проверьте качество контактных соединений цепи и надежность фиксации разъемов, особое внимание уделив состоянию заземления. При исправной цепи замените электромотор.

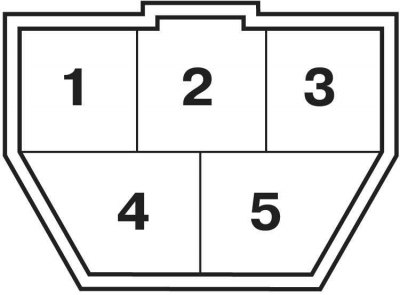

При отказе активации стеклоочистителей проверьте состояние соответствующего предохранителя. Если предохранитель в порядке, установите провод-перемычку между клеммой заземления приводного электромотора и массой шасси. Повторите проверку. Если теперь стеклоочистители начинают функционировать нормально, восстановите надежность контактных узлов заземления. Если мотор по-прежнему не работает, переведите переключатель управления щетками в режим максимальной скорости (HI) и проверьте наличие напряжения на разъеме подсоединенной к электромотору проводки. При исправной подаче питания. Если напряжение имеет место, проверьте мотор путем непосредственного подключения к батареи при помощи оборудованного предохранителем провода-перемычки (см. иллюстрацию ниже).
Если теперь мотор функционирует, проверьте состояние приводных тяг стеклоочистителей. Если мотор не запускается, замените его. Если напряжение отсутствует, проверьте исправность подачи питания на встроенный блок управления. При наличии напряжения на встроенном блоке управления и отсутствии его на моторе проверьте исправность функционирования выключателя (см. Проверка исправности функционирования и замена подрулевых переключателей). Если выключатель в порядке, скорее всего вышел из строя встроенный блок управления.
При отказе интервального режима работы стеклоочистителей проверьте состояние цепи на участке между переключателем и встроенным блоком управления. Если проводка в порядке, следует произвести диагностику встроенного блока управления в условиях автосервиса.
Если щетки останавливаются в том положении, которое они занимают при переводе переключателя в положение OFF, проверьте исправность подачи питания на оконечный выключатель электромотора. Напряжение должно иметь место на соответствующем проводе разъема мотора при переведенном в положении OFF переключателе и включенном (ON) зажигании.
Если остановка щеток происходит только после выключения зажигания, отсоедините электропроводку от переключателя управления функционированием стеклоочистителей. Если теперь щетки остановятся, замените переключатель. Если щетки продолжат функционировать, следовательно поврежден предельный выключатель электромотора, – замените мотор.
Если щетки при остановке не уходят под линию капота, проверьте приводную тягу на наличие под ней посторонних предметов. Если ничто не мешает уход щеток в парковочное положение, проверьте электропроводку на участке цепи между переключателем и мотором. При отсутствии обрывов замените мотор.
Замена электромотора
Передние стеклоочистители
1. Снимите рычаг (поводок) очистителя ветрового стекла.
2. Снимите крышку переднего обтекателя (см. Главу Кузов).
3. Рассоедините разъем приводного электромотора.

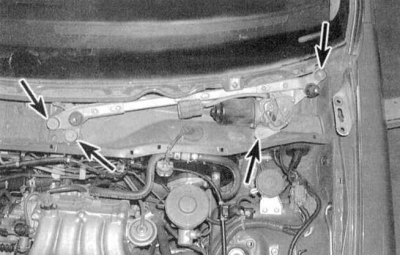

4. Снимите приводную сборку стеклоочистителей с нижней крышки обтекателя (см. сопроводительную иллюстрацию).

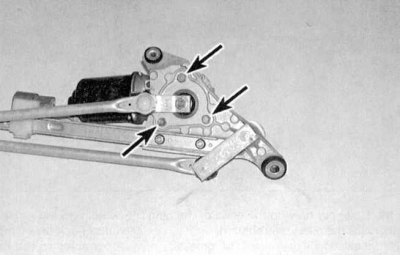

5. Выверните болты крепления мотора к приводной сборке (см. сопроводительную иллюстрацию).
6. Снимите мотор.
7. Установка производится в обратном порядке.
Задний стеклоочиститель

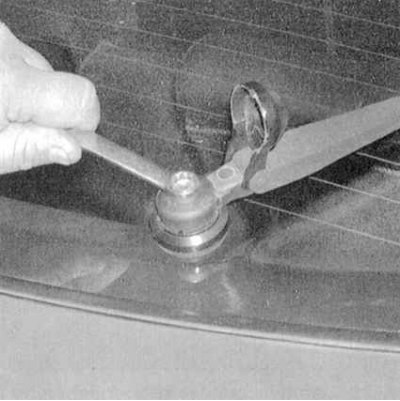

1. Снимите декоративную крышку рычага заднего стеклоочистителя с целью обеспечения доступа к крепежной гайке. Отдайте гайку и снимите рычаг со шпинделя (см. сопроводительную иллюстрацию).
2. Откройте дверь задка и снимите панель внутренней обивки (см. Главу Кузов).
3. Рассоедините разъем приводного электромотора.

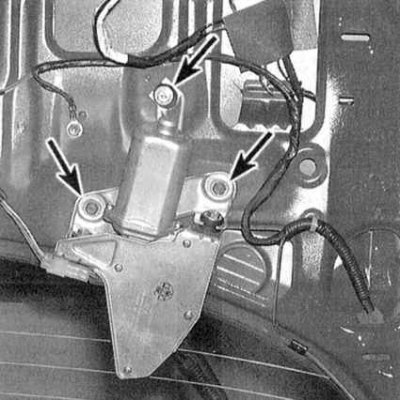

4. Отдайте болты крепежного кронштейна и снимите мотор (см. сопроводительную иллюстрацию).
5. Установка производится в обратном порядке.
