Внимание! Рассматриваемые в настоящем Руководстве автомобиля оборудованы подушками безопасности (SRS). При выполнении каких-либо работ вблизи датчиков ударов, рулевой колонки или панели приборов отключайте SRS (см. Подушки безопасности - общая информация). Не производите проверку моделей SRS при помощи любого типа диагностического оборудования.
Комбинированные подрулевые переключатели управления осветительными приборами и очистителями/омывателями стекол
Проверка
1. Комбинированный переключатель внешнего освещения расположен на левой стороне колонки и обеспечивает управление функционированием указателей поворотов, головных фар, светового сигнала и парковочных огней. С противоположной стороны колонки находится переключатель управления очистителями/омывателями стекол.
2. Снимите переключатель(и) (см. параграф 1, Замена).

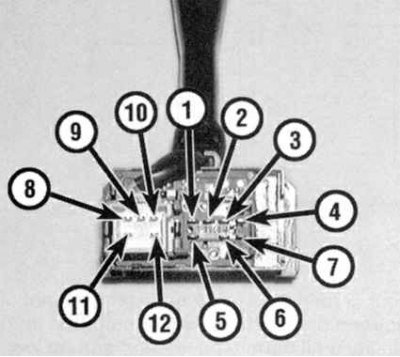

3a. При помощи омметра или оборудованной индивидуальным источником питания лампы-пробника проверьте правильность наличия проводимости между клеммами переключателя в различных его положениях (см. сопроводительные иллюстрации и таблицы ниже): идентификационная карта клемм комбинированного подрулевого переключателя управления осветительными приборами

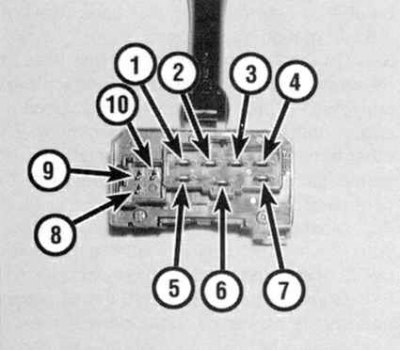

3b. Идентификационная карта клемм комбинированного подрулевого переключателя управления очистителями/омывателями ветрового стекла. В случае выявления нарушений замените переключатель.
Карта состояний подрулевого переключателя управления осветительными приборами
| Положение переключателя | Наличие проводимости между клеммами |
| Парковочные огни | 1 и 2 |
| Головные фары (ближний свет) |
|
| Civic (США) | 1 и 2; 3 и 6 |
| Civic (Канада) | 1 и 2; 3, 4 и 6 |
| Integra | 1 и 2; 4 и 6 |
| Головные фары (дальний свет) |
|
| Civic (США) | 1 и 2; 5 и 6 |
| Civic (Канада) | 1 и 2; 4, 5 и 6 |
| Integra | 1 и 2; 4, 5 и 6 |
| Мигание головными фарами | 5 и 6 |
| Указатели правого поворота | 8 и 10 |
| Указатели левого поворота | 8 и 9 |
Карта состояний подрулевого переключателя управления очистителями/омывателями ветрового и заднего стекол
| Положение переключателя | Наличие проводимости между клеммами |
| ПЕреключатель управления очистителями/омывателями ветрового стекла | |
| Выкл | 1 и 7 |
| Интервальный режим | 1 и 7; 3 и 4 |
| Медленный режим | 1 и 5 |
| Быстрый режим | 2 и 5 |
| Омывание стекла | 4 и 8 |
| Туман | 2 и 5 |
| Переключатель управления очистителями/омывателями заднего стекла | |
| Выкл | 1 и 2 |
| Вкл | 1 и 3 |
| Омывание стекла | 4 и 6 |
Замена

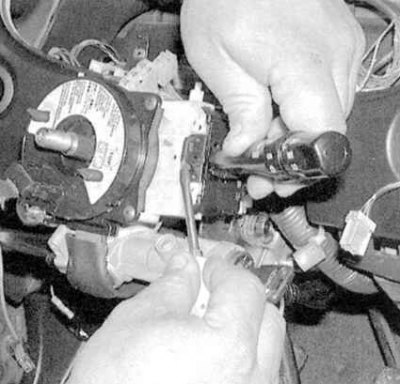

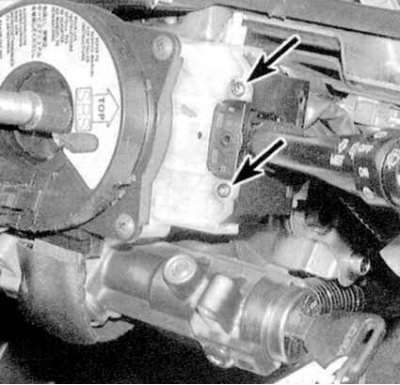

1a. Снимите секции кожуха рулевой колонки. При помощи маленькой отвертки аккуратно рассоедините электрический разъем переключателя. Выверните два крепежных винта.
1b. Снимите сборку переключателя с рулевой колонки (см. сопроводительные иллюстрации).
2. Установка производится в обратном порядке.
Переключатель управления функционированием системы управления скоростью (темпостатом)
Проверка
1. Снимите переключатель с рулевой колонки (см. параграф 3 ниже).

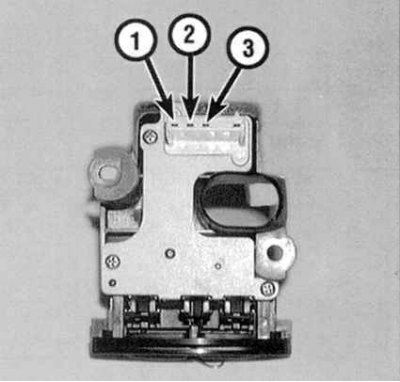

2. При помощи омметра или оборудованной индивидуальным источником питания лампы-пробника проверьте наличие проводимости между клеммами переключателя в обоих его положениях (см. сопроводительную иллюстрацию). В случае необходимости замените сборку.
Замена
1. Отсоедините отрицательный провод от батареи и обождите как минимум три минуты, прежде чем приступать к выполнению процедуры.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Снимите с переключателя крышку.

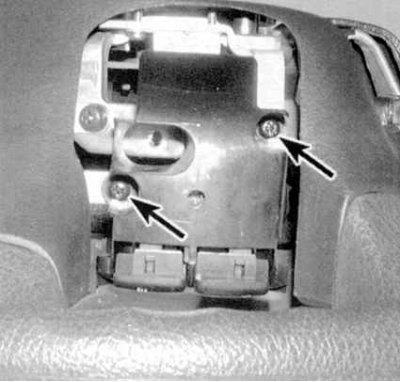

3. Выверните крепежные винты (см. сопроводительную иллюстрацию), рассоедините электрические разъемы и снимите переключатель с рулевого колеса.
3. Установка производится в обратном порядке.
