Проверка
Примечание. В первую очередь всегда проверяйте состояние предохранителя.
1. Отсоедините от рожка клаксона электропроводку.
2. Для проверки исправности функционирования рожка подайте на одну из его клемм напряжение батареи. Вторую клемму заземлите (воспользуйтесь проводами-перемычками). Если рожок не издает звукового сигнала, замените его.

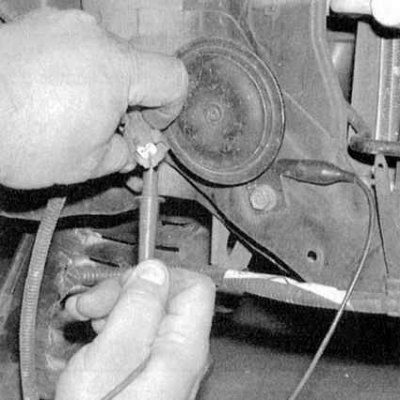

3. При исправном звучании клаксона проверьте наличие напряжения на разъеме рожка при выжатой кнопке управления (см. сопроводительную иллюстрацию). Если напряжение имеет место, проверьте состояние заземления.
4. Если напряжение отсутствует, проверьте реле (см. Реле - общая информация и проверка исправности функционирования).
5. Если реле в порядке, проверьте исправность подачи питания на реле мощности. Также проверьте подачу питания на контур управления. При нарушении подачи питания в какой-либо из контуров проверьте состояние электропроводки на участке цепи между реле и монтажным блоком предохранителей.
6. Если напряжение исправно подается в контуры обоих реле, нажмите кнопку клаксона и проверьте проводимость выключателя на массу. При отсутствии проводимости проверьте контур на обрыв. Если цепь в порядке, замените выключатель клаксона.
7. При отсутствии проводимости выключателя проверьте на обрыв и короткое замыкание цепь на участке между реле и выключателем.
Замена
1. С целью обеспечения доступа к рожку снимите локер левого переднего колеса (см. Главу Кузов).

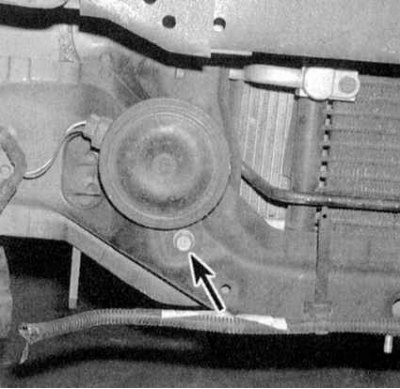

2. Рассоедините электрические разъемы и выверните болт крепежного кронштейна (см. сопроводительную иллюстрацию).
3. Установка производится в обратном порядке.
