Предупреждение! Нарушение регулировки направления оптических осей головных фар может привести к ослеплению водителей движущихся параллельным курсом транспортных средств и явиться причиной создания аварийной ситуации на дороге. Проверка правильности регулировки фар должна производиться регулярно раз в 12 месяцев, а также каждый раз после замены блок-фар и выполнения ремонта несущих элементов передка автомобиля. Следует обратить внимание читателей на тот факт, что описанную ниже процедуру можно считать лишь превентивной настройкой. Окончательная регулировка оптических осей должна производиться в специализированной мастерской автосервиса!
1a. Каждая из блок-фар оборудована двумя подпружиненными регулировочными винтами: одним с внутренней стороны – для регулировки положения фары в вертикальной плоскости...
1b. ...и одним снаружи (рядом со сборкой парковочного огня) – для регулировки фары в горизонтальной плоскости) (см. сопроводительные иллюстрации).
1c. Точки регулировки направления оптической оси головной фары на моделях Integra.
2. Существует несколько методов регулировки направления оптических осей головных фар. Простейшим из них является метод с использованием скотча и участка глухой стены с ровной горизонтальной площадкой перед ним.

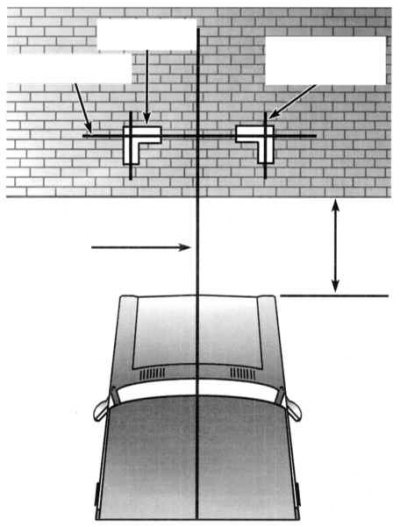

3. Подкатите автомобиль передком к стене. Наклейте на стену полосу скотча по вертикальной линии, проходящей в плоскости оси симметрии автомобиля. Также наклейте вертикальные полоски скотча по линиям, проходящим через центры проекций на стену линз головных фар (см. сопроводительную иллюстрацию).
4. Наклейте на стену горизонтально расположенную полосу скотча по линии, проведенной через центры проекций линз головных фар на поверхность стены.
Примечание. Данную процедуру проще произвести, подогнав автомобиль вплотную к стене.
5. Для выполнения регулировки направления оптических осей головных фар откатите автомобиль от стены на расстояние около 7.6 м.
Примечание. Площадка, на которой размещается автомобиль, должна иметь ровную горизонтальную поверхность, желательно с твердым покрытием. Топливный бак автомобиля должен быть заправлен наполовину, из салона и багажного отделения извлечены все тяжелые предметы, нарушающие центровку автомобиля.
6. Начинайте с регулировки направления оптической оси ближнего света. Постарайтесь вращением регулировочных винтов блок-фар добиться такого расположения световых пятен, чтобы зоны с максимальной интенсивностью освещения оказалась приблизительно в 50 мм ниже горизонтальной линии и на туже величину правее вертикальных.
7. Закончив первую регулировку, включите дальний свет: зоны максимальной интенсивности освещенности должны сместиться в направлении пересечения вертикальных линий с горизонтальной, оказавшись чуть ниже последней.
Примечание. Получить одинаково полную центровку лучей как ближнего, так и дальнего света на практике не представляется возможным. Следует постараться добиться некоторого компромиссного решения с учетом особенностей эксплуатации автомобиля, держа во главе угла стремление обеспечить максимальную безопасность движения.
8. При первой же возможности отгоните автомобиль на станцию техобслуживания для выполнения регулировки направления оптических осей головных фар с применением специального оборудования.
