Проверка указателя/датчика уровня топлива
Предупреждение. Не курите во время работы с топливной системой. Не допускайте нахождения открытого пламени на вашем рабочем месте.
1. Перед началом проверки, проверьте предохранитель №25 (7.5А) в подпанельном ящике предохранителей и реле.
2. Снимите люк доступа с пола.

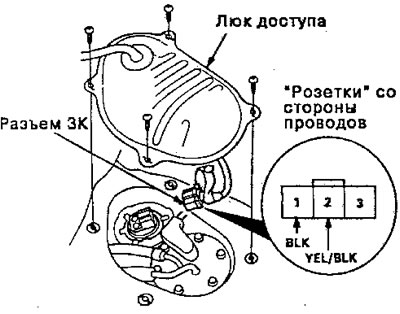

3. Отсоедините разъем ЗК от указателя уровня топлива.
4. Присоедините положительный щуп вольтметра к контакту №2 и отрицательный щуп к контакту №1, затем включите замок зажигания ON(II). Напряжение должно быть между 5 и 8 В.
- Если напряжение соответствует спецификации, переходите к п.5.
- Если напряжение не соответствует спецификации, проверьте:
- Разрыв провода YEL7BLK или BLK.
- Плохое заземление (G552).
5. Выключите замок зажигания OFF.
6. Прикрепите соединительный провод между контактами №1 и №2, затем включите замок зажигания ON(II).
7. Проверьте, что стрелка указателя уровня топлива начала двигаться по направлению к отметке "F".
Внимание: Выключите замок зажигания OFF, до того, как стрелка достигнет отметки "F" на шкале указателя. В противном случае, указатель может быть поврежден.
Примечание: указатель уровня топлива- электромагнитного типа, следовательно, уровень топлива непрерывно указывается, даже когда замок зажигания выключен OFF, и стрелка двигается медленнее, чем у указателя биметаллического типа. (Кроме KY).
- Если стрелка указателя уровня топлива не двигается совсем, замените указатель.
- Если указатель в порядке, осмотрите датчик уровня топлива.

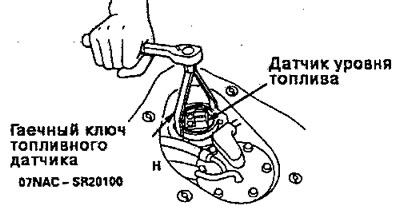

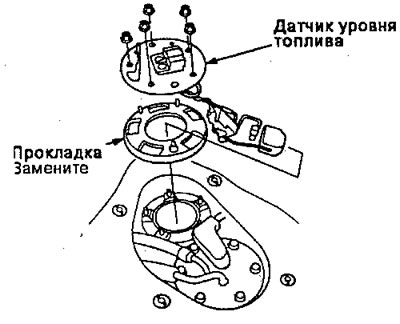

8. Снимите датчик уровня топлива, как показано.
Сделанный в Японии
Сделанный в Канаде (НСМ), USA (НАМ)

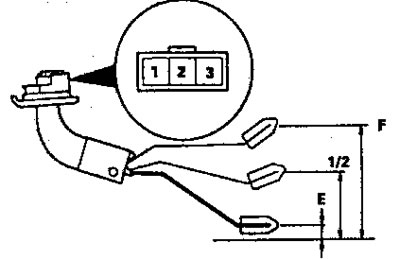

9. Измерьте сопротивление между контактами ±1 и ±2 в положениях Е (пустой), 1/2 (наполненный до половины) и F (полный), двигая поплавок.
Поверхность рабочего стола (дно топливного бака)
- Замените датчик уровня топлива, если он не может выдать указанные выше показания.
