- Înlocuiți cu noi garnituri de chiulasă și galerie.
- Curățați temeinic suprafețele de montare ale chiulasei și blocului cilindrilor.
- Setați pistonul cilindrului nr. 1 în poziția PMS pe cursa de compresie.
Atenţie:
- Asigurați-vă că nu pătrund particule străine între garnitură și chiulasa/blocul cilindri.
- Aveți grijă să nu deteriorați suprafața de contact dintre bloc și garnitura chiulasei.
- Există componente metalice pe garnitură, așa că nu o îndoiți.
- Verificați șaibele pentru uzură și deteriorare și verificați suprafețele de așezare ale șaibelor.
- Înainte de a instala capacele de sus și de jos, asigurați-vă că le ștergeți cu o cârpă.

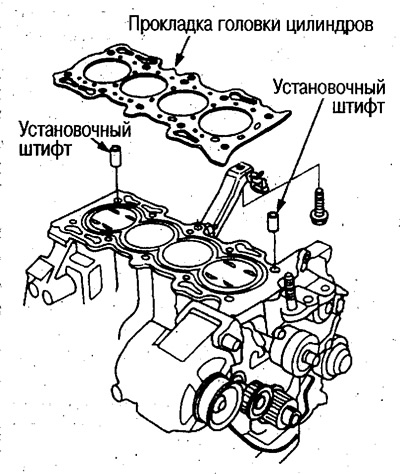

1. Montați garnitura chiulasei și știfturile de fixare pe blocul cilindrilor.
2. Instalați chiulasa pe blocul cilindrului și aliniați-o cu precizie cu știfturile.

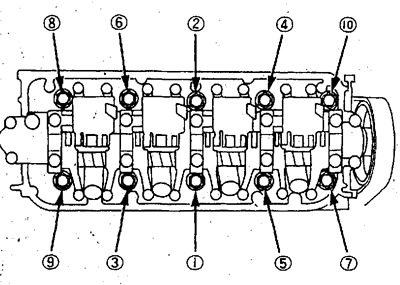

3. Aplicați ulei de motor pe zonele filetate ale șuruburilor și pe suprafețele de așezare ale șaibelor. Strângeți șuruburile în ordinea prezentată în ilustrație la 29 N·m (3,0 kg·m).
- Strângeți din nou șuruburile la 29 N·m (3,0 kg·m).
Atenţie:
- Folosiți o cheie TORX.
- Dacă șurubul scârțâie, slăbiți-l și strângeți-l din nou.
4. Strângeți șuruburile la 90° de două ori în ordinea de mai sus.
- Dacă șuruburile au fost înlocuite cu altele noi, strângeți-le cu 90°.
5. Strângeți șurubul care leagă galeria de admisie și bara (vezi mai sus).
6. Montați lonjeaua galeriei de evacuare și strângeți piulița cu autoblocare (vezi mai sus).
7. Montați cureaua de distribuție (vezi mai sus).

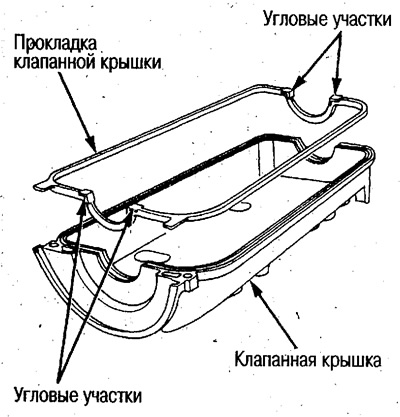

8. Montați garnitura capacului supapei, aliniind exact colțurile.
Atenţie:
- Înainte de a instala garnitura, curățați canelurile din capacul supapei și ștergeți garnitura cu o cârpă.
- Când instalați garnitura, asigurați-vă că nu se mișcă sau nu se ridică în zonele de colț.

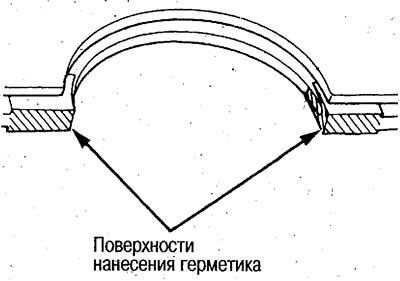

9. Aplicați etanșant în zonele de colț ale garniturii.
Atenţie:
- Utilizați etanșant original Honda 1216, 5699, 1216E sau 5999.
- Nu reutilizați material de etanșare vechi.
- Îndepărtați murdăria și uleiul din zonele de aplicare a materialului de etanșare.
- Nu instalați garnitura dacă au trecut mai mult de 5 minute de la aplicarea sigilantului. Scoateți sigilantul și aplicați-l din nou.
- Umpleți cu ulei de motor după 30 de minute. sau mai mult după instalarea capacului supapei.
10. Pentru a preveni căderea garniturii în timpul instalării, țineți-o cu degetele în zonele de contact cu suporturile arborelui cu came (zone semicirculare). Așezați capacul pe chiulasă și mișcați-l ușor până când garnitura se fixează la loc.
Atenţie:
- Înainte de instalare, ștergeți suprafața de contact a chiulasei cu o cârpă.
- Nu atingeți zonele în care este aplicat etanșant.
- Verificați șaibele pentru uzură și deteriorare. Verificați suprafețele de așezare ale mașinilor de spălat.

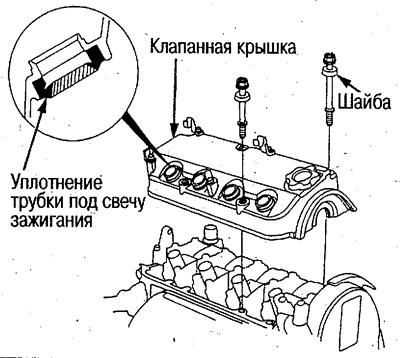

- Înainte de a instala capacul supapei, folosiți degetul pentru a aplica ulei de motor pe buzele de etanșare ale tuburilor bujiilor.
- După instalare, verificați vizual etanșările dacă sunt slăbite.
- Îndepărtați excesul de ulei.

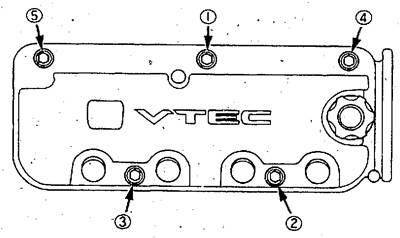

11. Strângeți șuruburile în ordinea prezentată în ilustrație.
- Strângeți în 3 etape.
: 12 Nm (1,2 kg·m)
