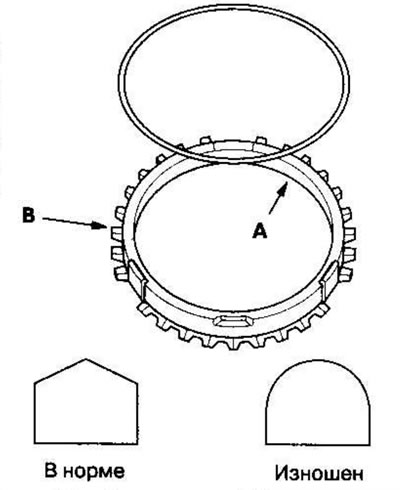

Példa a szinkrongyűrűk fogainak állapotára.
2. Ellenőrizze, hogy elkoptak-e (nem lekerekített) hogy a szinkronkazetták fogai (C) és a fogaskerekek megfelelő fogai.

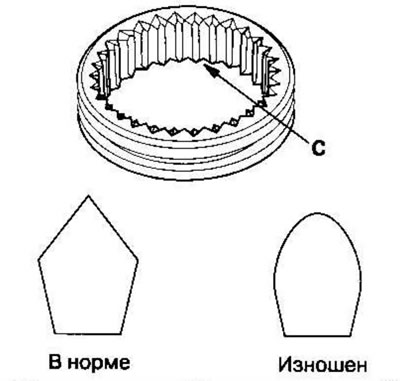

Példa a szinkronkapcsoló ketrecein és a fogaskerekeken lévő fogak állapotára.

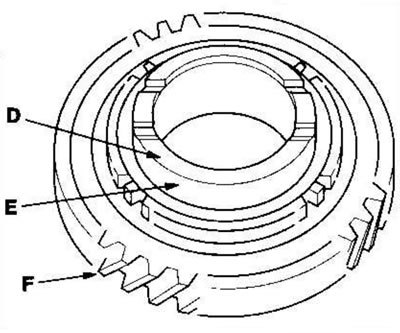

3. Ellenőrizze, hogy a fogaskerékagyak axiális felülete (D) nem kopott-e.
4. Ellenőrizze a fogaskerékagyak kúpfelületének (E) kopását és érdességét.
5. Ellenőrizze az összes fogaskerék fogain az egyenetlen kopást, karcolásokat, sorjákat és repedéseket.
6. Kenjen olajat a fogaskerék (E) kúpfelületére, és helyezze be a szinkrongyűrűt a megfelelő fogaskerékbe. Forgasd el a szinkrongyűrűt, és győződj meg róla, hogy nem csúszik el.
7. Mérje meg a fogaskerék (A) és a hozzá tartozó szinkrongyűrű (B) közötti hézagot a teljes kerület mentén. A rés mérésekor egyenletesen nyomja a szinkrongyűrűt a fogaskerékhez. Ha a hézag kisebb, mint a megadott határérték, cserélje ki a szinkrongyűrűt és a fogaskereket.
Szinkrongyűrű és a fogaskerék közötti rés
| Standard | 0,70–1,49 mm |
| Határ | 0,4 mm |
A két- és háromkúpos szinkronizáló és a fogaskerék közötti rés
| Standard | Határ | ||
| [A] | a külső szinkrongyűrű (B) és a szinkronkúp (C) között | 0,70–1,19 mm | 0,3 mm |
| [Ü] | a szinkronizáló kúp (C) és a fogaskerék (A) között | 0,50–1,04 mm | 0,3 mm |
| [Vel] | a külső szinkrongyűrű (B) és a fogaskerék (A) között | 0,95–1,68 mm | 0,6 mm |
![[Vel]a külső szinkrongyűrű (B) és a fogaskerék…](https://www.hondabook.ru/img/cr-v/2182.jpg)
