2. Provjerite klipove na deformacije ili pukotine.

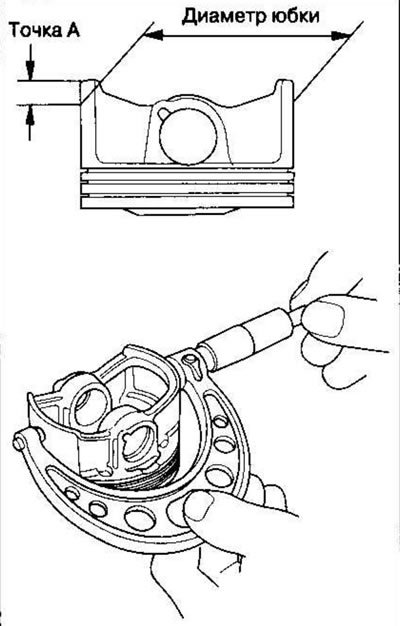

3. Izmjerite promjer klipa u točki A od dna suknje. Klipovi su dostupni u dvije standardne veličine (bez slova ili sa slovima A i B). Slovo je utisnuto na vrhu klipa. Slova su također utisnuta na bloku kako bi označila promjer cilindra.
Točka A
- Motori K20A4, K20AS: 11 mm
- Motor K24A1: 12 mm
Promjer klipa
| Standardno (novo) | Motori K20A4. K20A5 | |
| Bez pisma (ili slovo A) | 85.980-85.990 mm | |
| Slovo B | 85.970-85.980 mm | |
| Motor K24A1 | ||
| Bez pisma (ili slovo A) | 86.980-86.990 mm | |
| Slovo B | 86.970-86.980 mm | |
| Ograničiti | Motori K20A4, K20A5 | |
| Bez pisma (ili slovo A) | 85.930 mm | |
| Slovo B | 85.920 mm | |
| Motor K24A1 | ||
| Bez pisma (ili slovo A) | 86.930 mm | |
| Slovo B | 86.920 mm | |
Predimenzionirani promjer klipa:
| Motori K20A4, K20A5 | 0,25 | 86,230-86,240 mm |
| Motor K24A1 | 0,25 | 87,230-87,240 mm |

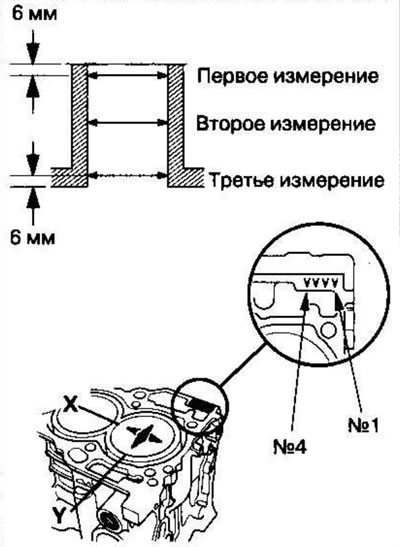

4. Izmjerite istrošenost i konusnost u smjeru X i Y na tri točke u svakom cilindru kao što je prikazano na slici. Ako mjerenja u bilo kojem cilindru premašuju predimenzionirano, zamijenite blok cilindra. Ako je potrebno bušiti blok, pogledajte korak 7 nakon bušenja bloka.
Promjer cilindra
| Motori K20A4, K20A5 | ||
| Standardno (novo) | A ili 1: | 86.010-86.020 mm |
| B ili II | 86.000-86.010 mm | |
| Ograničiti | 86.070 mm | |
| Motor K24A1: | ||
| Standardno (novo) | A ili 1: | 87.010-87.020 mm |
| B ili II: | 87.000-87.010 mm | |
| Ograničiti | 87.070 mm | |
Povećana veličina popravka:
| Motori K20A4, K20A5 | 0,25 | 86,250-86,260 mm |
| Motor K24A1 | 0,25 | 87.250-87.260 mm |
Maksimalna debljina metala uklonjena tijekom bušenja: maks. 0,25 mm
Konus cilindra
| Ograničiti (razlika između prve i treće dimenzije) | 0,05 mm |
5. Cilindri s udubljenjima ili ogrebotinama trebaju se brusiti.

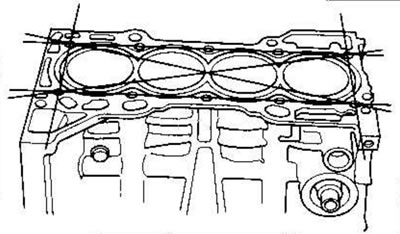

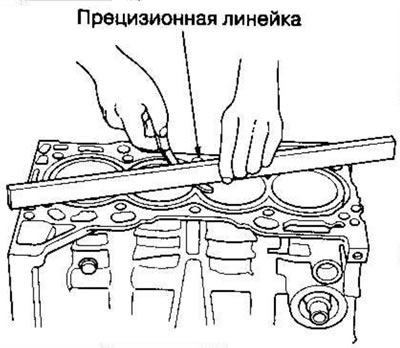

6. Provjerite je li površina blok konektora iskrivljena. Izmjerite oko rubova i kroz središte kao što je prikazano.
Iskrivljavanje spojne površine bloka cilindra:
| Standardno (novo) | maksimalno 0,07 mm |
| Ograničiti | 0,10 mm |
7. Izračunajte razliku između promjera cilindra i promjera klipa. Ako je zazor blizu ili veći od granice istrošenosti, provjerite klip i blok cilindra na prekomjerno istrošenost.
