2. Правярніце каленчаты вал, і сумясціце белую рызыцы на шківе каленчатага вала з паказальнікам на ніжнім вечку.
3. Зніміце вечка галоўкі блока цыліндраў і верхнюю крышку.
4. Зніміце рамень прывада помпы гідраўзмацняльніка рулявога кіравання. Рэмень прывада кандыцыянера і рамень прывада генератара.
5. Зніміце шкіў каленчатага вала, і зніміце ніжняе вечка.
6. Зніміце рамень прывада ГРМ.
7. Зніміце зубчасты шкіў.
8. Зніміце алейны паддон і маслазаборнік.
9. Зніміце алейную помпу.
10. Адкруціце шрубы ад корпуса помпы, затым адлучыце корпус і вечка.
11. Праверце радыяльны зазор паміж унутраным і вонкавым ротарам.
Намінальны зазор:
- рухавікі В16А2, В16А4, В16А5, В16А6: 0,04 - 0.16 мм
- акрамя рухавікоў В16А2, В16А4, В16А5, В16А6: 0.02 - 0.14 мм
Лімітавае значэнне: 0.20 мм
Калі зазор паміж унутраным і вонкавым ротарам перавышае, лімітавае значэнне, заменіце ўнутраныя і вонкавыя ротары.
12. Праверце восевы зазор паміж ротарамі і корпусам помпы.
Намінальнае значэнне:
- рухавікі В16А2, В16А4, В16А5, В16А6: 0,02 - 0.07 мм
- акрамя рухавікі В16А2, В16А4, В16А5, В16А6: 0.03 - 0,08 мм
Лімітавае значэнне: 0.15 мм
Калі восевы зазор перавышае, лімітавае значэнне, заменіце ўнутраны і вонкавы ротары і/ці корпус помпы.
13. Праверце радыяльны зазор паміж корпусам і вонкавым ротарам.
Радыяльны зазор:
Намінальнае значэнне:
- рухавікі В16А2, В16А4, В16А5, В16А6: 0.10 - 0,19 мм
- акрамя рухавікоў В16А2, В16А4, В16А5, В16А6: 0,10 - 0,18 мм
Лімітавае значэнне: 0,20 мм
Калі радыяльны зазор перавышае лімітавае значэнне, заменіце ўнутраны і вонкавы ротары і/ці корпус помпы.
14. Праверце абодва ротара і корпус помпы на наяўнасць пашкоджанняў. Заменіце дэталі, калі неабходна.
15. Зніміце стары сальнік алейнай помпы.
16. Выкарыстанне адмысловай прылады, асцярожна ўсталюеце новы сальнік датуль пакуль верхняя абза спецпрылады не зраўняецца з паверхняй помпы.
Увага: сальнік можа быць заменены без зняцця алейнай помпы.

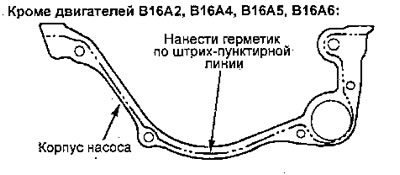

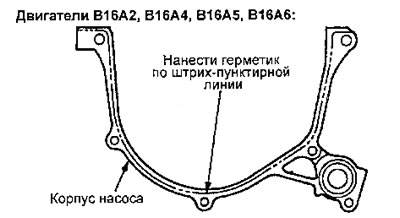

17. Збярыце алейную помпу, наносячы герметык на разьбярства нітаў корпуса помпы*
18. Праверце, што ротары алейнай помпы круцяцца вольна.
19. Вырабіце невялікі пласт алею да абзы ўшчыльнення,
20. Усталюйце два ўсталявальных штыфта і новае колцавае ўшчыльненне на алейную помпу.
21. Вырабіце герметык да паверхні кантакту блока цыліндраў і алейнай помпы.
Увага:
- Выкарыстоўваюць герметык № OY740 - 99986 ці 08С70-X0134S.
- Праверце, каб кантактныя паверхні былі чыстымі і сухімі перад нанясеннем герметыка. Наносіце герметык раўнамерна.
- Каб прадухіліць уцечку алею, вырабіце герметык да ўнутранага разьбярства адтулін пад ніт. Вырабляйце ўстаноўку на працягу пяці хвілін пасля нанясення герметыка
- У адваротным выпадку герметык павінен быць выдалены, паверхня вычышчана і нанесены новы пласт герметыка.
- Пасля зборкі, пачакайце па меншай меры 20 хвілін перад запаўненнем рухавіка алеем.

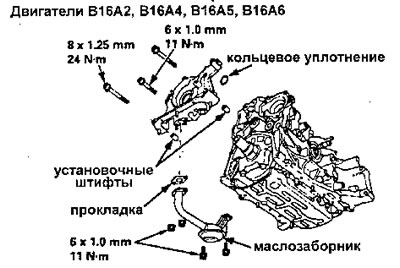

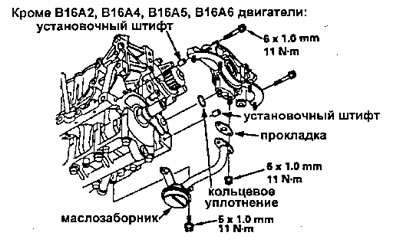

22. Усталюйце алейную помпу на блок цыліндраў.
Вырабіце змазку на працоўны беражок сальніка алейнай помпы. Пасля ўсталюеце алейную помпу на каленчаты вал. Калі помпа знаходзіцца на месцы, выдаліце лішкі змазачнага матэрыялу з каленчатага вала і праверце, каб абза сальніка не была дэфармаваная.
23. Усталюйце маслазаборнік.
24. Усталюйце алейны паддон.
