Примечание. ECM остается включенным в течение 15 минут после того, как ключ зажигания повернут в положение «OFF». Подсоединение в обход цепи SCS после выключения замка зажигания в положение «OFF» отменяет эту функцию. Отключение ЕCM во время этой функции без соединения в обход цепи SCS может повредить модуль ЕCM.
1. Убедитесь в том, что вы знаете код защиты от кражи аудиосистемы.
2. Снимите аккумулятор.
3. Подсоедините в обход цепи SCS диагностическую систему HDS.

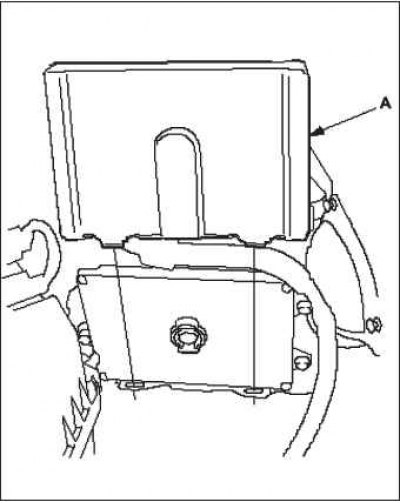

4. Снимите крышку А.

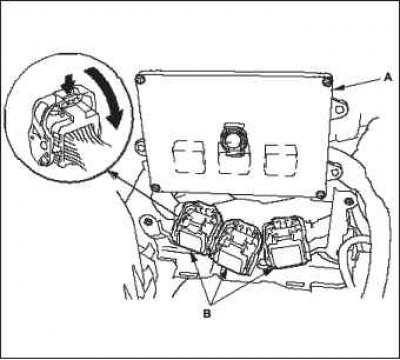

5. Выньте блок ECM А. Отсоедините разъемы В блока ECM и подведите щуп тестера к клеммам со стороны клемм разъемов.
6. Установите аккумулятор, затем выполните следующее:
- Введите коды защиты против кражи аудиосистемы.
- Установите правильное время на часах.

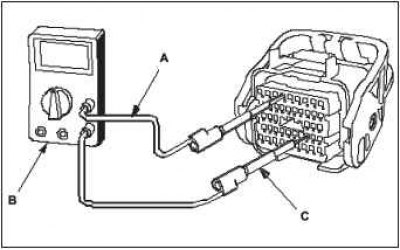

7. Соедините одну часть клемм шнура А накладки с цифровым мультиметром В, а другую часть — со штекером типа банан (инструмент Pomona Electronics №3563 или эквивалент) C.

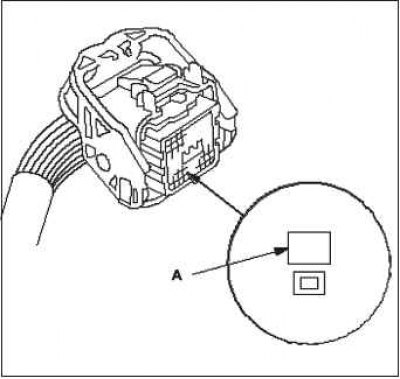

8. Когда диагностика/поиск неисправностей завершены на разъеме ECM, используйте тестовое гнездо А над клеммой для проверки нужной клеммы.
 |  |
9. Аккуратно соедините тестер (выход) с тестовым гнездом клеммы. Не вставляйте с усилием наконечники в клеммы.
Примечание. Для лучших результатов всегда используйте тестер (выход).
Чтобы избежать повреждения разъемов клемм, не используйте измерительные провода тестовых прибороы, бумажные зажимы или другие заменители. Повреждение клемм приводит к ослаблению соединения и неправильным данным. Не протыкайте изоляцию провода. Протыкание изоляции может привести к плохому качеству или периодическому разрыву электрического соединения.
Перезагрузка и замена компьютера ЕCM для диагностики
Используйте данную процедуру, если у вас есть заведомо исправный компьюте ЕСМ для проведения диагностики. Перезагружайте компьютер ЕСМ только если на нем не установлена последняя версия программного обеспечения.
Примечание. Не выключайте зажигание при перезагрузке компьютера ЕСМ. Если вы выключите зажигание до завершения процедуры, компьютер ЕСМ может выйти из строя.
Примечание. Обновление программного обеспечения компьютера ЕСМ
Примечание. Убедитесь, что вы используете последнюю версию программного обеспечения для HDS.
Примечание. Чтобы быть уверенным, что установлена последняя версия программного обеспечения, проводите обновление программного обеспечения ЕСМ при временной или постоянной замене ЕСМ.
Примечание. Обновить данные компьютера ЕСМ с помощью программы, которая в нем уже установлена, нельзя. Компьютер воспринимает только новые программы.
Примечание. Перед обновлением данных компьютера ЕСМ убедитесь, что аккумулятор полностью заряжен.
Примечание. Чтобы исключить выход из строя компьютера ЕСМ не включайте в ходе процедуры обновления данных никакого электрооборудования (аудиосистему, тормозную систему, кондиционер воздуха, электрические стеклоподъемники, верхний вентиляционный люк, электрические дверные замки и т.д.).
Примечание. Если нужно провести диагностику модуля интерфейса Honda (HIM), поскольку загорелся красный сигнализатор модуля HIM (#3) или он мигал в ходе процедуры обновления данных, оставьте зажигание включенным (положение II), когда вы будете отсоединять модуль HIM от разъема информационной связи (DLC). Это предотвратит повреждение блока ЕСМ.
Примечание. Высокая температура в отсеке двигателя может привести к чрезмерному нагреванию ECM для запуска обновлений. Если двигатель работал перед этой процедурой, откройте капот и охладите жгут проводов отсека двигателя.
1. Включите зажигание (положение «ON» II), но не запускайте двигатель.
2. Присоединить HDS к разъему информационной связи DLC А, расположенному со стороны водителя под панелью управления.
3. Если у HDS нет функции обновления, отсоедините его от автомобиля и соедините «Honda interface module» (HIM).
4. Если программное обеспечение ECM самое новое, отсоедините HDS или HIM от DLC и вернитесь к предыдущей процедуре.
Если программное обеспечение ECM не самое новое, выполните процедуру обновления ЕСМ как написано в наклейке HIM или в системе обновления ECM.
Примечание. Если процедура обновления ECM требует охлаждения ECM, следуйте указаниям на экране.
5. Выполните процедуру диагностики блока ЕСМ по режиму холостого хода.
6. Выполните процедуру стирания эталонного положения СКР/диагностики по эталонному положению датчика СКР.
Замена компьютера ЕСМ
1. Убедитесь в том, что у вас есть код защиты от кражи аудиосистемы.
2. Присоединить HDS к разъему информационной связи DLC А, расположенному со стороны водителя под панелью управления.
3. Включите зажигание, повернув ключ в положение «ON» (II).
4. Убедитесь, что система HDS взаимодействует с автомобилем и блоком ECM. Если нет, то осуществите поиск неисправностей в цепи DLC.
5. Снимите аккумулятор.

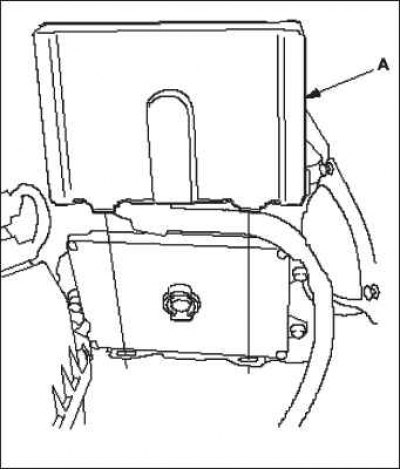

6. Снимите крышку А.

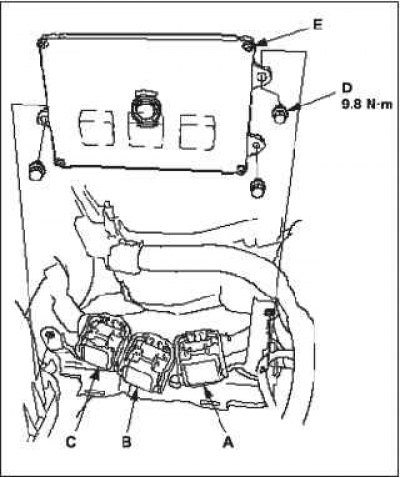

7. Снимите болты D, затем снимите компьютер блока ЕСМ Е.
8. Отсоедините разъемы А, В и С блока ECM.
Примечание. Разъемы ECM A, B и C имеют выпуклые символы.
9. Установите блок ЕСМ и аккумулятор в последовательности, обратной снятию.
10. Включите зажигание, повернув ключ в положение «ON» (II).
Примечание. Код DTC P0630 "VIN not Programmed or Mismatch" («Отсутствие или несовпадение регистрационного номера автомобиля») сохранится, потому что идентификационный номер (VIN) не запрограммирован в блок ЕCM. Проигнорируйте его и продолжайте процедуру.
11. Введите номер VIN в ECM при помощи системы HDS.
12. Обновите программное обеспечение компьютера ЕСМ, если в нем не установлена последняя версия программного обеспечения.
13. Выберите функцию «IMMOBI SYSTEM» с помощью HDS.
14. Перепишите код иммобилайзера с использованием процедуры замены компьютера ECM, имеющейся в диагностической системе HDS. Это позволит вам запустить двигатель.
15. Обнулите блок ECM при помощи диагностической системы HDS.
16. Выполните процедуру диагностики блока ЕСМ по режиму холостого хода.
17. Выполните процедуру диагностики по эталонному положению, показываемому датчиком СКР.
18. Введите защитный код аудиосистемы и установите часы.
