Модели 2WD
1. Снимите задние колеса (см. выше).
2. Отсоедините тяги стабилизатора от стабилизатора.

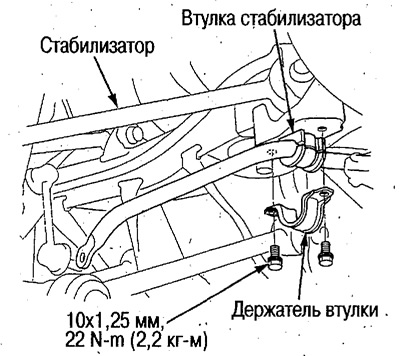

3. Снимите держатели втулок и стабилизатор.
4. Устанавливайте стабилизатор в порядке, обратном снятию.

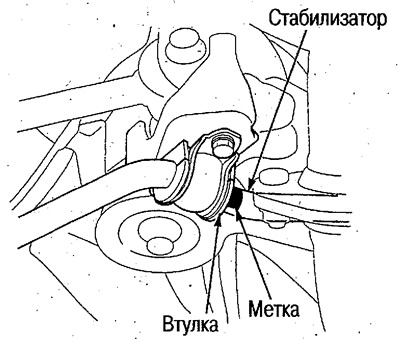

Во время установки совместите торец втулки с меткой.
Об установке тяг стабилизатора см. ниже.
 |  |
Модели 4WD
1. Снимите задние колеса (см. выше).
2. Отсоедините тяги стабилизатора от стабилизатора.
3. Снимите держатели втулок и стабилизатор.
4. Устанавливайте стабилизатор в порядке, обратном снятию.

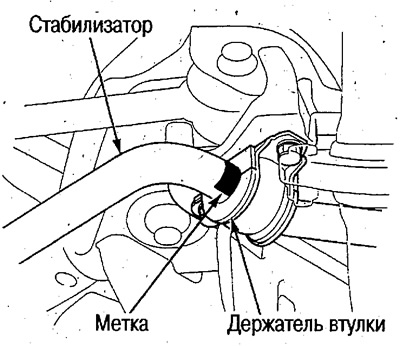

Во время установки совместите торец втулки с меткой.
Об установке тяг стабилизатора см. ниже.
Снятие и установка тяг стабилизатора
Модели 2WD
1. Снимите задние колеса (см. выше).
2. Отсоедините тяги от стабилизатора (см. выше).

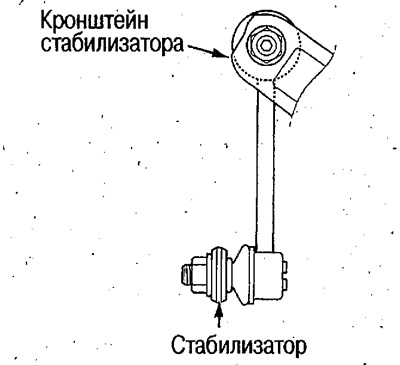

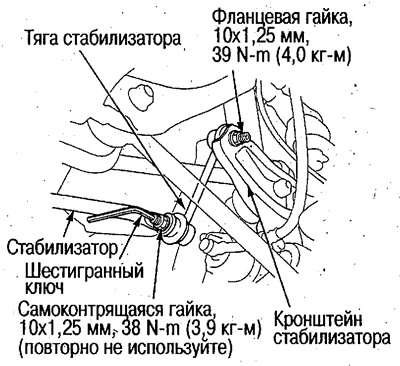

3. Отсоедините тяги стабилизатора от кронштейна и снимите их.
4. Устанавливайте в порядке, обратном снятию.

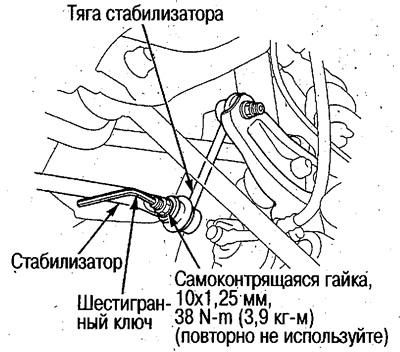

Соединение тяг со стабилизатором выполняйте в следующем, порядке:
Установите палец шарового шарнира тяги в среднее положения, соедините тягу со стабилизатором и продольным рычагом и закрутите гайку от руки.
Переведите вес автомобиля на стабилизатор, приподняв подвеску домкратом.

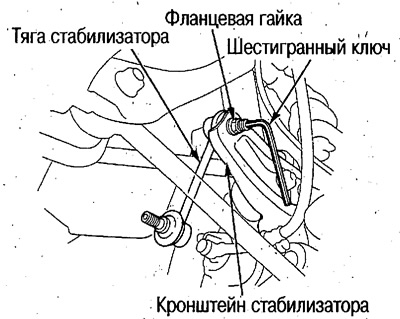

Зафиксируйте палец шарового шарнира шестигранным ключом и затяните каждую гайку с требуемым усилием.
Через 5 мин. после затяжки самоконтрящихся гаек повторно затяните гайку со стороны стабилизатора с требуемым усилием.
Модели 4WD
1. Снимите задние колеса (см. выше).
2. Отсоедините тяги от стабилизатора (см. выше).
3. Отсоедините тяги стабилизатора от верхнего рычага и снимите их.
4. Устанавливайте в порядке, обратном снятию.

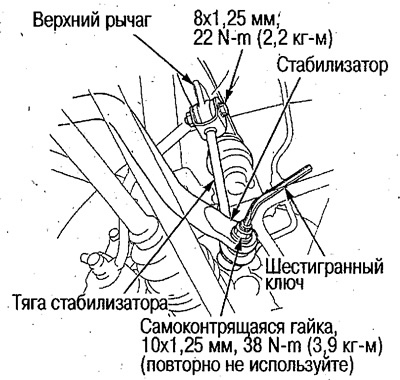

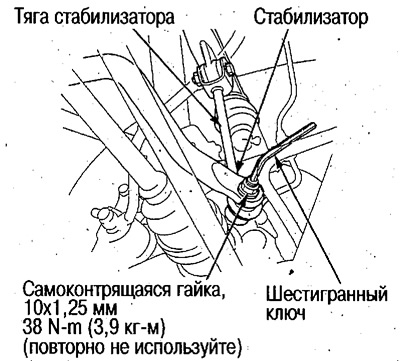

Соединение тяг со стабилизатором выполняйте в следующем порядке:

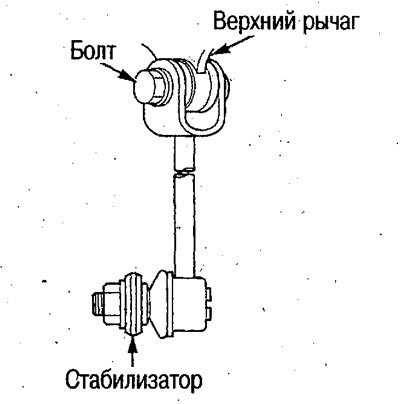

- Соедините тягу с верхним рычагом и закрутите болт от руки.
- Установите палец шарового шарнира тяги в среднее положение, соедините тягу со стабилизатором и закрутите гайку от руки.
- Переведите вес автомобиля на стабилизатор, приподняв подвеску домкратом.
- Зафиксируйте палец шарового шарнира шестигранным ключом и затяните гайку с требуемым усилием.
- Затяните крепежный болт со стороны верхнего рычага с требуемым усилием.
Через 5 мин. после затяжки самоконтрящихся гаек повторно затяните гайку со стороны стабилизатора с требуемым усилием.
Снятие и установка верхнего рычага
Модели 2WD
1. Снимите задние колеса (см. выше).

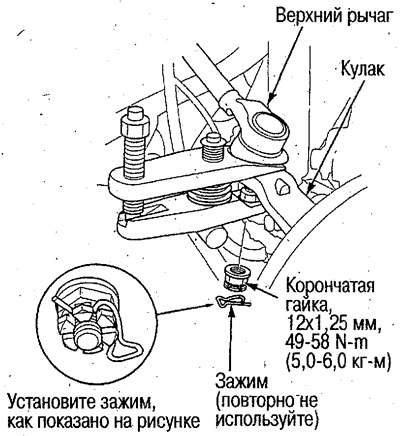

2. Отсоедините верхний рычаг от кулака.
 |  |

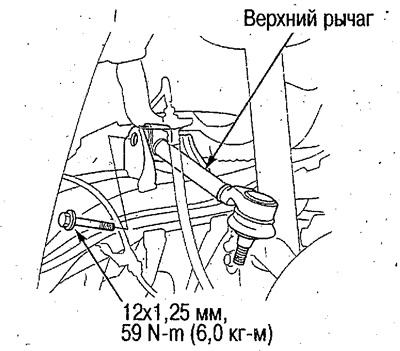

3. Открутите болт верхнего рычага и снимите верхний рычаг.
4. Устанавливайте верхний рычаг в порядке, обратном снятию.
Соединение выполняйте в следующем порядке:
- Соедините все компоненты и закрутите болты/гайки от рукй.
- Переведите вес автомобиля на подвеску, приподняв подвеску домкратом.
- Затяните болты/гайки с требуемым усилием.
5. Выполните проверку и регулировку углов установки колес (см. выше).
Модели 4WD
1. Снимите задние колеса (см; выше).

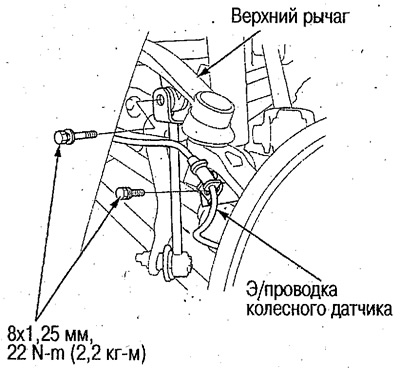

2. Отсоедините э/проводку колесного датчика от верхнего рычага.

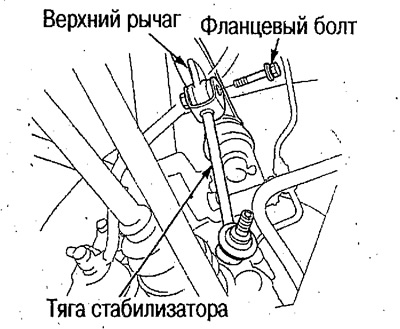

3. Отсоедините верхний рычаг от тяги стабилизатора.

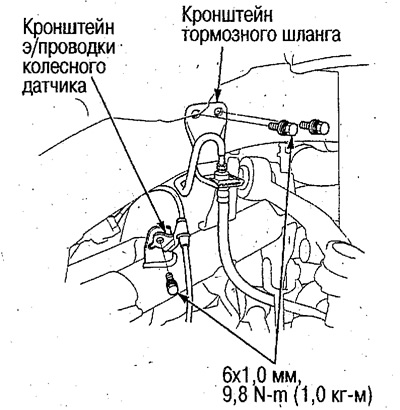

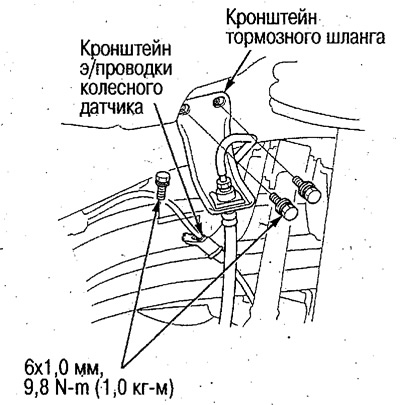

4. Снимите кронштейн тормозного шланга и кронштейн э/проводки колесного датчика.

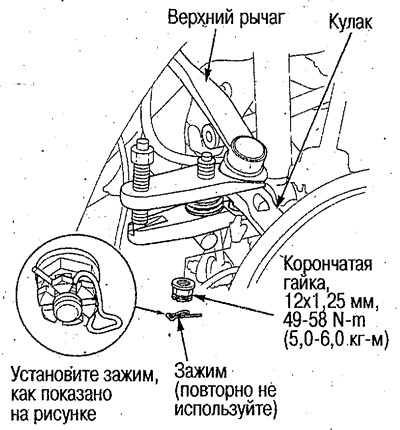

5. Отсоедините верхний рычаг от кулака.

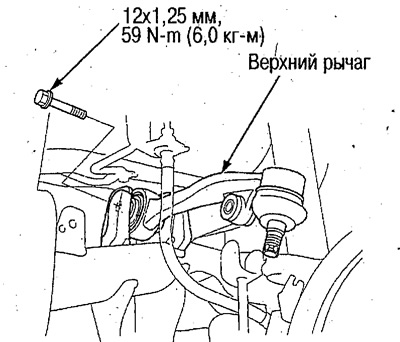

6. Открутите болт верхнего рычага и снимите верхний рычаг.
7. Устанавливайте верхний рычаг в порядке, обратном снятию.
Соединение выполняйте в следующем порядке:
- Соедините все компоненты и закрутите болты/гайки от руки.
- Переведите вес автомобиля на подвеску, приподняв подвеску домкратом.
- Затяните болты/гайки с требуемым усилием.
8. Проверьте и отрегулируйте углы установки колес (см. выше).

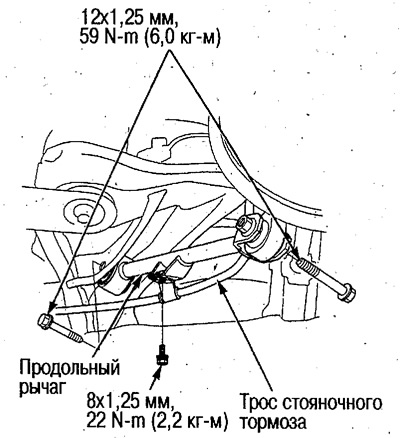

Снятие и установка продольного рычага
1. Снимите задние колеса (см. выше).
2. Отсоедините трос стояночного тормоза от продольного рычага (см. выше).
3. Отсоедините продольный рычаг от кулака и кузова и снимите его.
4. Устанавливайте продольный рычаг в порядке, обратном снятию.
Соединение выполняйте в следующем порядке:
- Соедините все компоненты и закрутите болты/гайки от руки.
- Переведите вес автомобиля на подвеску, приподняв подвеску домкратом.
- Затяните болты/гайки с требуемым усилием.
5. Выполните проверку и регулировку углов установки колес (см. выше).

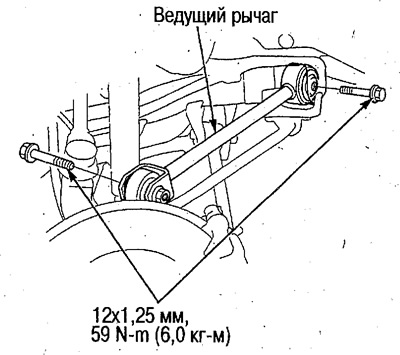

Снятие и установка ведущего рычага
1. Снимите задние колеса (см. выше).
2. Отсоедините ведущий рычаг от кулака и кузова и снимите его.
3. Устанавливайте в порядке, обратном снятию.
Соединение выполняйте в следующем порядке:
- Соедините все компоненты и закрутите болты/гайки от руки (см. рис. на след. стр.).
- Переведите вес автомобиля на подвеску, приподняв подвеску домкратом.
- Затяните болты/гайки с требуемым усилием.
4. Выполните проверку и регулировку углов установки колес (см. выше).

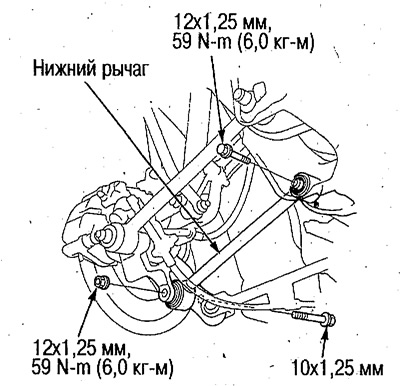

Снятие и установка нижнего рычага
1. Снимите задние колеса (см. выше).
2. Отсоедините нижний рычаг от кулака и кузова и снимите его.
3. Устанавливайте в порядке, обратном снятию.
Соединение выполняйте в следующем порядке:
- Соедините все компоненты и закрутите болты/гайки от руки.
- Переведите вес автомобиля на подвеску, приподняв подвеску домкратом.
- Затяните болты/гайки с требуемым усилием.
4. Выполните проверку и регулировку углов установки колес (см. выше).

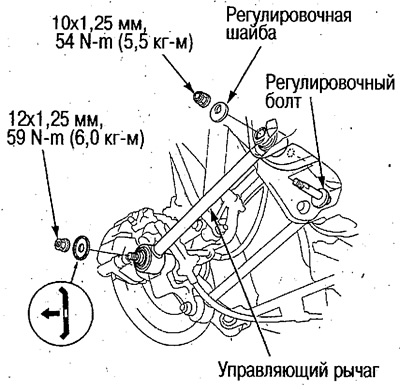

Снятие и установка управляющего рычага
1. Снимите задние колеса (см. выше).
2. Отсоедините управляющий рычаг от кулака и кузова и снимите его.
3. Устанавливайте в порядке, обратном снятию.
Соединение выполняйте в следующем порядке:
- Соедините все компоненты и закрутите болты/гайки от руки.
- Переведите вес автомобиля на подвеску, приподняв подвеску домкратом.
- Затяните болты/гайки с требуемым усилием.
4. Выполните проверку и регулировку углов установки колес (см. выше).
