Величины углов установки колес приведены в таблице "Углы установки колес".

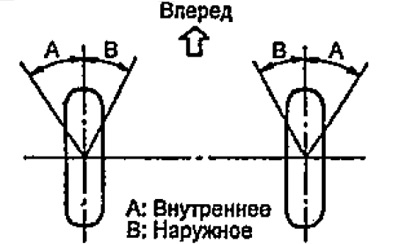

Проверка углов поворота колес
Установите автомобиль на регулировочный стенд и проверьте максимальные углы поворота колес.
Примечание: если для регулировки используется портативный регулировочный стенд, то задние колеса устанавливаются на подставку так, чтобы автомобиль стоял горизонтально.
Проверка развала колес и продольного наклона оси поворота
1. Установите автомобиль на стенд.

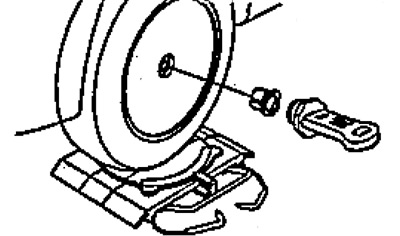

2. Отверните гайку крепления ступицы колеса.
3. Установите спецприспособление.
4. Измерьте развал колес и продольный наклон оси поворота.
5. Снимите спецприспособление.
6. Затяните новую гайку крепления ступицы колеса.
Если продольный угол наклона оси поворота не соответствует установленной норме, проверьте элементы подвески на отсутствие повреждений и погнутостей. При необходимости замените неисправный элемент.
Если развал не соответствует установленной норме, проведите регулировку.
Регулировка развала колес
1. Поддомкратьте переднюю часть автомобиля и снимите колёса.
2. Снимите передние колеса.

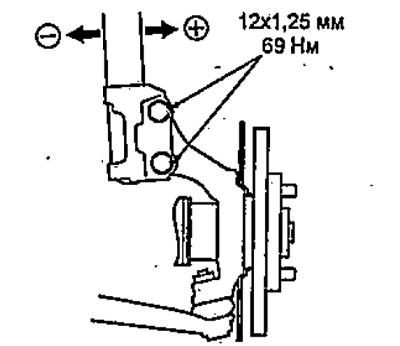

3. Ослабьте две гайки в нижней части стойки передней подвески.
4. Отрегулируйте величину развала, перемещая нижнюю часть стойки.

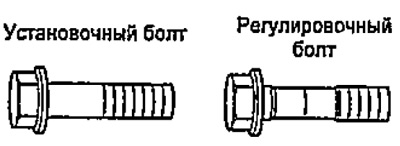

Если развал колес не соответствует установленным нормам, подберите регулировочный болт (А) и отрегулируйте величину развала.
Примечание:
- При использовании одного регулировочного болта регулировка величины развала возможна в диапазоне ±20'.
- При использовании двух регулировочных болтов регулировка величины развала возможна в диапазоне ±50'.
5. Затяните две гайки.
- Момент затяжки — 103 Нм
6. Установите передние колеса и опустите автомобиль.
7. проверьте развал передних колес.
Примечание: после регулировки развала передних колес проверьте их схождение.
Проверка и регулировка схождения

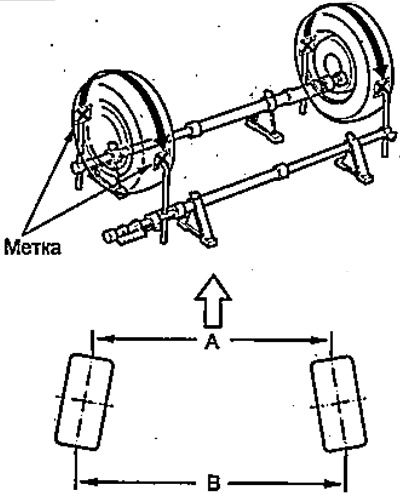

1. Измерьте величину схождения.
а) Покачайте автомобиль вверх и вниз, чтобы стабилизировать подвеску.
б) Прокатите автомобиль вперед примерно на 1 метров по горизонтальной поверхности, при этом передние колеса должны стоять прямо.
в) Пометьте середину протектора с задней стороны колес и измерьте расстояние "В" между метками на левой и правой шинах.
г) Перекатите автомобиль вперед так, чтобы метки с задней стороны колёс оказались впереди на высоте измерителя.
Примечание: если при перекатывании автомобиля метки оказались ниже уровня измерителя, повторите процедуру с пункта (в).
д) Измерьте расстояние между метками правого и левого колес спереди и вычислите схождение.
- Схождение = В - А
Если величина схождения не соответствует заданным условиям, произведите регулировку, вращая рулевые тяги.
2. Регулировка схождения передних колес.
а) Снимите хомуты чехлов.

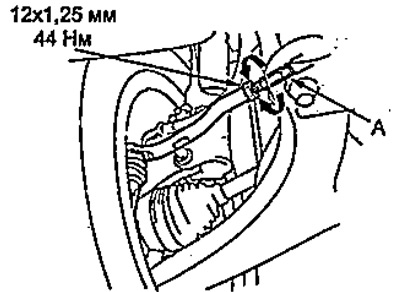

б) Ослабьте контргайки наконечников рулевых тяг.
в) Вращая левую и правую тяги (А) на одинаковое количество оборотов, отрегулируйте схождение.
Примечание: убедитесь в том, что длины правой и левой тяг одинаковы.
г) Затяните контргайки наконечников рулевых тяг.
- Момент затяжки — 44 Нм
д) Установите чехлы на место и затяните их хомутами.
Примечание: убедитесь в том, что чехлы не перекручены.
