Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Снимите резонатор, рукав воздухозаборника и кожух воздухоочистителя (см. Главу Системы питания и выпуска).
3. Отсоедините электропроводку стартера и выверните верхний болт крепления последнего (см. Главу Электрооборудование двигателя).

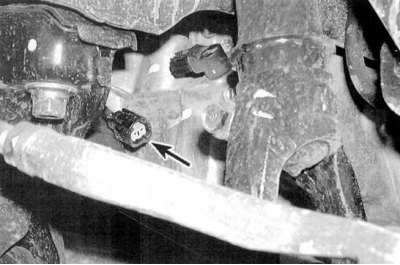

4. Отсоедините шину заземления РКПП, электропроводку датчика-выключателя огней заднего хода (см. Проверка и замена датчика-выключателя огней заднего хода) и датчика скорости (см. сопроводительную иллюстрацию).
5. Ослабьте ступичные гайки крепления приводных валов (см. Главу Cцепление и приводные валы). Ослабьте гайки крепления передних колес. Поддомкратьте автомобиль и установите его на подпорки. Снимите передние колеса.
6. При соответствующей комплектации снимите защиту картера.
7. Снимите коленчатую секцию системы выпуска, проходящую под коробкой передач (см. Главу Системы питания и выпуска).
8. Слейте трансмиссионное масло (см. Главу Текущее обслуживание).
9. Отсоедините от коробки передач тягу привода переключения и реактивную штангу рычага переключения передач (см. Снятие и установка тяги привода переключения передач).
10. Снимите штуцерный узел соединения гидравлического шланга привода сцепления с напорной гидравлической линией. Снимите напорную линию и исполнительный цилиндр сцепления со штоком толкателя (см. Главу Cцепление и приводные валы).
Внимание! Постарайтесь не сгибать и не перекручивать напорную линию. Не выжимайте педаль сцепления при снятом исполнительном цилиндре.
11. Снимите приводные валы (см. Главу Cцепление и приводные валы).

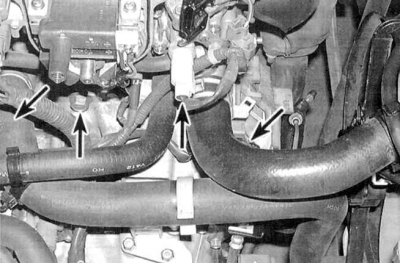

12. При соответствующей комплектации снимите ребро жесткости силового агрегата (см. сопроводительную иллюстрацию).
13. Выверните крепежные болты и снимите крышку доступа с купола сцепления.
14. Отдайте болт крепления распределителя зажигания. Подсоедините такелажные стропы к головке цилиндров и вывесьте двигатель на лебедки, ослабив нагрузку на опоры коробки передач.
15. При соответствующей комплектации снимите брызгозащитный экран.
16. Подоприте трансмиссию домкратом (по возможности специальным), закрепив ее на головке последнего страховочной цепью.
Примечание. Выпускаются специальные трансмиссионные насадки на головку напольного домкрата. Приподнимите коробку передач, окончательно разгрузив ее опоры.

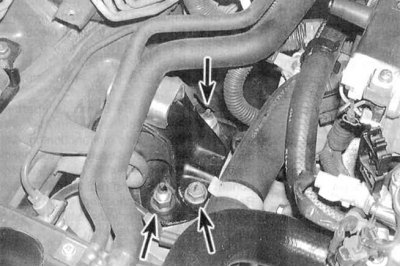

17. Отдайте гайки и болты крепления правой опоры РКПП (см. сопроводительную иллюстрацию).

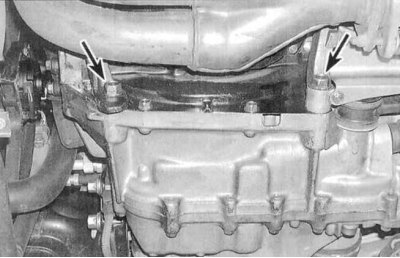

18. Выверните четыре верхних болта крепления коробки передач к двигателю (см. сопроводительную иллюстрацию).

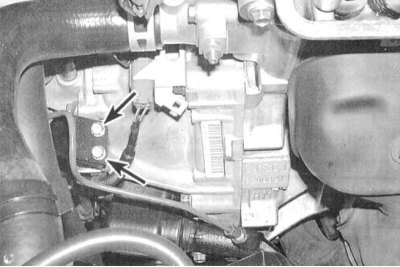

19. Отдайте болты кронштейнов крепления линий гидравлического тракта привода сцепления (см. сопроводительную иллюстрацию).
20. Выверните нижний задний болт крепления трансмиссии к двигателю, расположенный непосредственно над правым приводным валом.

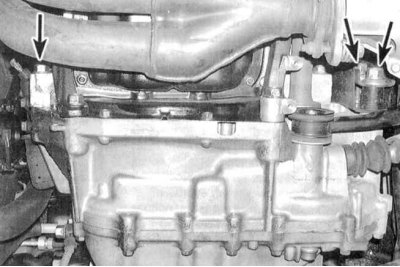

21. Выверните нижний болт крепления трансмиссии к двигателю, а также болты кронштейна опоры (см. сопроводительную иллюстрацию).
22. Окончательно удостоверьтесь, в отсоединении всех линий и электропроводки, затем, двигая домкрат, осторожно отделите РКПП от двигателя.
23. Полностью высвободив из сборки сцепления первичный вал РКПП, извлеките коробку из-под автомобиля.
24. После снятия коробки открывается доступ к компонентам сцепления, состояние которых, пользуясь случаем следует сазу же проверить. Обычно при снятии РКПП принято производить замену сцепления (см. Главу Cцепление и приводные валы).
Установка
1. Если снимали, установите на место компоненты сцепления (см. Главу Cцепление и приводные валы).
2. Удостоверьтесь в наличии на своих местах двух направляющих штифтов. Закрепите трансмиссию на домкрате, как делали это в процессе демонтажа, и осторожно заведите ее под автомобиль, подняв в штатное положение. Аккуратно введите первичный вал в зацепление со шлицами ступицы ведомого диска сцепления. Ни в коем случае не применяйте силу, – если первичный вал не входит в ступицу, подрегулируйте угол наклона коробки передач и слегка поверните вал, добиваясь правильного совмещения шлицов.
3. Вверните болты крепления РКПП к двигателю, а также болты заднего кронштейна. Затяните крепеж с требуемым усилием.
4. Вверните три верхних болта крепления коробки к двигателю, а также нижний болт крепления стартера. Затяните крепеж с требуемым усилием.
5. Слегка приподнимите коробку передач на домкрате, установите болт и гайки крепления кронштейна правой опоры сборки. Затяните крепеж с требуемым усилием.
6. Установите передний стопорный кронштейн и затяните с требуемым усилием болты его крепления.
7. При соответствующей комплектации установите брызгозащитный экран. Затяните с требуемым усилием крепеж.
8. Отсоедините подъемный такелаж и вверните на место болт крепления распределителя.
9. Установите крышку смотрового отверстия купола сцепления. При соответствующей комплектации установите ребра жесткости силового агрегата. Затяните крепеж с требуемым усилием.
10. Дальнейшая установка производится в порядке, обратном порядку демонтажа.
11. Залейте в коробку передач необходимое количество трансмиссионного масла требуемого сорта (см. Главу Текущее обслуживание).
12. Прокачайте гидравлическую систему привода сцепления
13. Произведите ходовые испытания автомобиля, проверяя исправность функционирования РКПП. Осмотрите силовой агрегат на наличие признаков утечек жидкостей.
