Внимание! Рассматриваемые в настоящем Руководстве автомобиля оборудованы подушками безопасности (SRS). При выполнении каких-либо работ вблизи датчиков ударов, рулевой колонки или панели приборов отключайте SRS (см. Подушки безопасности - общая информация). Не производите проверку моделей SRS при помощи любого типа диагностического оборудования.
Выключатель активации темпостата
Проверка
1. Для проверки выключатель необходимо снять с автомобиля (см. параграф 1, Замена).

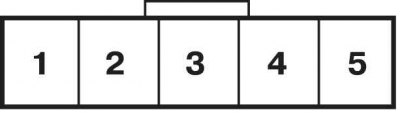

2. При помощи или оборудованной индивидуальным источником питания лампы-пробника проверьте наличие проводимости между клеммами выключателя в обоих его положениях (см. таблицу ниже). В случае необходимости замените выключатель.
Карта состояний выключателя активации темпостата
 |  |
| Положение переключателя | Наличие проводимости между клеммами |
| Вкл. (ON) | |
| Civic | 2 и 3 |
| Integra | 1 и 2 |
| Выкл. (OFF) (проверка лампы) |
|
| Civic | 1 и 2; 4 и 5 |
| Integra | 2 и 3; 4 и 5 |
Замена

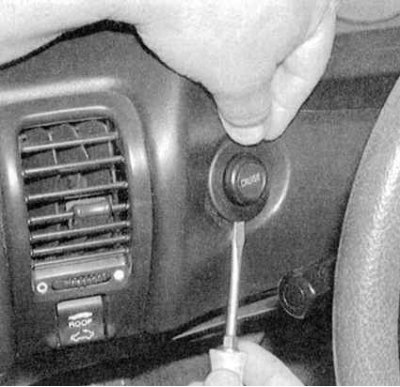

1. Подденьте выключатель маленькой отверткой и извлеките его из панели приборов (см. сопроводительную иллюстрацию). Рассоедините электрический разъем.
2. Установка производится в обратном порядке.
Выключатель активации обогрева заднего стекла
Проверка
1. Снимите выключатель с панели приборов (см. ниже параграф 1, Замена).

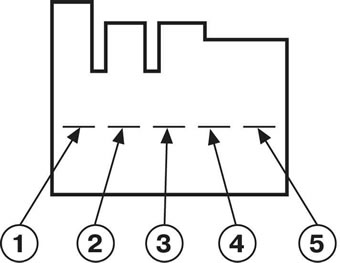

2. На моделях Civic в цепь выключателя включен таймер, что требует особого метода проведения проверки. В случае нарушения исправности функционирования обогревателя включите зажигание (двигатель не запускайте), затем подключите положительный щуп вольтметра к клемме №1 разъема жгута электропроводки выключателя, отрицательный щуп подсоедините к клемме №4 (см. сопроводительную иллюстрацию). Прибор должен зарегистрировать напряжение батареи, в противном случае проверьте состояние электропроводки и предохранителя цепи.
3. Если напряжение батареи имеет место, установите между клеммами №№1 и 4 провод-перемычку. Если теперь обогреватель сработает, замените выключатель, в противном проверьте состояние реле обогревателя (см. Реле - общая информация и проверка исправности функционирования) с соответствующей цепью.

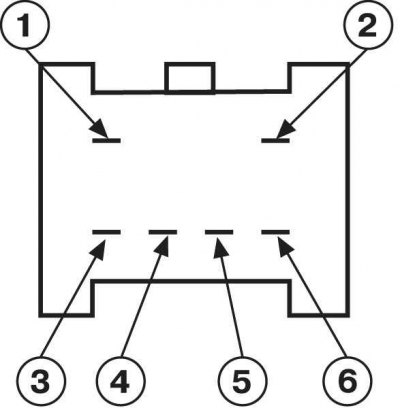

4. На моделях Integra при помощи омметра или оборудованной индивидуальным источником питания лампы-пробника проверьте наличие проводимости между клеммами выключателя (см. сопроводительную иллюстрацию и таблицу ниже). При отрицательных результатах проверки замените выключатель.
Карта состояний выключателя активации обогрева заднего стекла (модели Integra)
| Положение переключателя | Наличие проводимости между клеммами |
| Вкл. (ON) | 4 и 6 |
| Выкл. (OFF) (проверка лампы) | 1 и 3; 2и 5 |
Замена

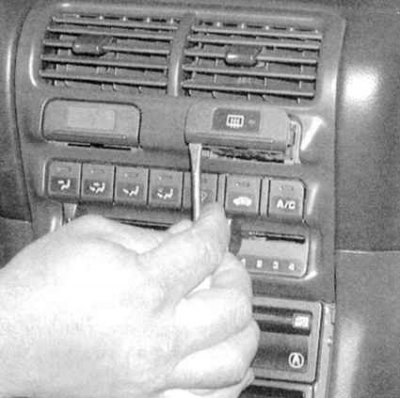

1. Поддев отверткой, аккуратно извлеките выключатель из панели приборов автомобиля (см. сопроводительную иллюстрацию). Рассоедините электрический разъем.
2. Установка производится в обратном порядке.
Выключатель подсветки панели приборов и ходовых огней
Проверка
1. Снимите выключатель с панели приборов автомобиля (см. ниже параграф 1, Замена).
2. В цепь выключателя включен контур управления, поэтому проверка производится особым методом. В ходе проверки каждый контур тестируется в индивидуальном порядке. Если исправность функционирования системы нарушена, однако неисправностей в контурах не обнаружено, следовательно, скорее всего поврежден выключатель. проверьте состояние клемм выключателя. В случае необходимости зачистите окисленные клеммы, деформированные выпрямите. В случае необходимости замените выключатель.

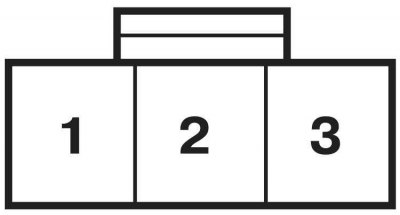

3. Подсоедините омметр между клеммой №2 разъема жгута электропроводки выключателя и массой шасси (см. сопроводительную иллюстрацию). Проводимость должна иметь место, в противном случае проверьте цепь на обрыв и надежность крепления клеммных соединений.
4. При включенных головных фарах подсоедините вольтметр между клеммой №1 и массой. Если напряжение батареи отсутствует, проверьте состояние компонентов цепи на участке до расположенного под панелью приборов монтажного блока и до комбинированного переключателя.
5. При включенных головных фарах установите провод-перемычку между клеммой №3 и массой шасси. Подсветка панели приборов должна включиться на максимальную яркость.
6. Если соединительная электропроводка в порядке, замените выключатель.
Замена

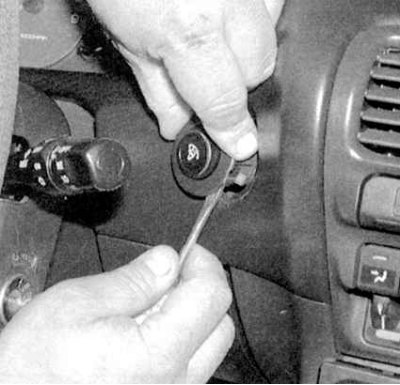

1. Аккуратно поддев отверткой, высвободите выключатель из панели приборов автомобиля (см. сопроводительную иллюстрацию). Рассоедините электрический разъем.
2. Установка производится в обратном порядке.
