Примечание:
- В этой коробке передач не используется прокладка между картерами сцепления и коробки передач, применяется жидкий герметик.
- Всегда очищайте магнит при разборке коробки передач.
- Проверьте все подшипники на износ и плавность работы.
| Болт | Момент затяжки | |
| А | 6 х 1,0 mm | 12 N·m (1,2 kgf·m, 8lbf·ft) |
| В | 6 х 1,0 mm | 15 N·m (1,5 kgf·m, 11lbf·ft) |
| С | 8 х 1,0 mm | 15 N·m (1,5kgf·m, 11lbf·ft) |
| D | 8 x 1,25 mm | 24 N·m (2,4 kgf·m, 17lbf·ft) |
| Е | 8 x 1,25 mm | 27 N·m (2,8 kgf·m, 20lbf·ft) |
| F | 8 х 1,0 mm | 30 N·m (3,1 kgf·m, 22lbf·ft) |

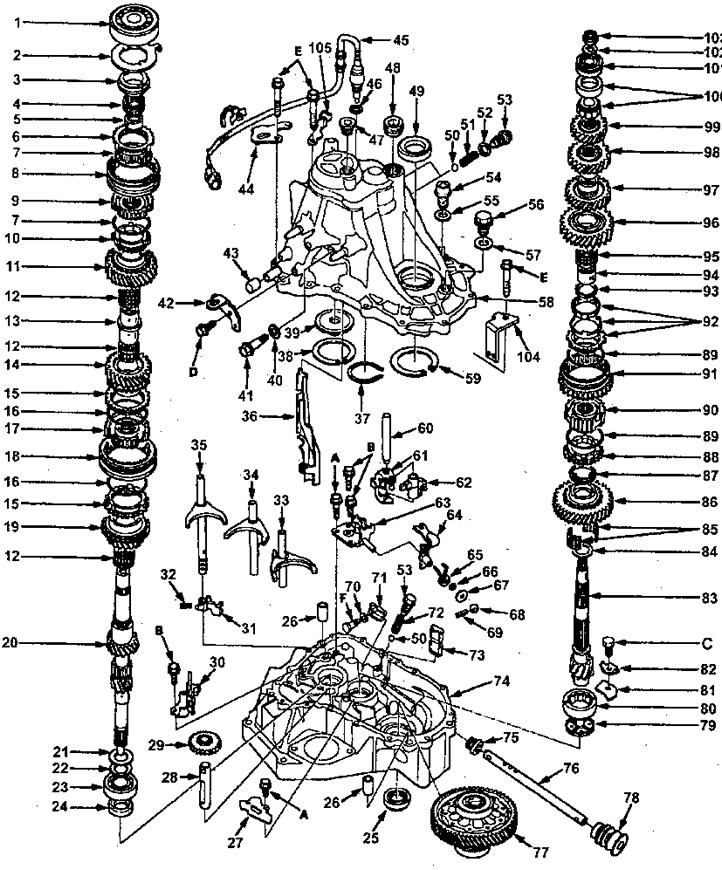

1. Шарикоподшипник.
2. Фиксирующее кольцо.
3. Коническое кольцо.
4. Игольчатый подшипник.
5. Проставка.
6. Стопорное кольцо синхронизатора.
7. Пружина синхронизатора.
8. Муфта синхронизатора пятой передачи и заднего хода.
9. Ступица синхронизатора пятой передачи и заднего хода.
10. Стопорное кольцо синхронизатора.
11. Шестерня пятой передачи.
12. Игольчатый подшипник 38x43x26 мм.
13. Внутренняя обойма подшипников шестерен 4-й и 5-й передач.
14. Шестерня четвертой передачи.
15. Стопорное кольцо синхронизатора.
16. Пружина синхронизатора.
17. Муфта синхронизатора З-й/4-й передач.
18. Ступица синхронизатора З-й/4-й передач.
19. Шестерня третьей передачи.
20. Первичный вал.
21. Шайба.
22. Пружинная шайба.
23. Шарикоподшипник.
24. Сальник 28x41x7 мм.
25. Сальник 35x56x8 мм.
26. Установочный штифт 14x20.
27. Масло отражатель на я пластина.
28. Вал промежуточной передачи заднего хода.
29. Промежуточная шестерня задней передачи.
30. Блокировка включения задней передачи.
31. Головка переключения 5-й передачи и заднего хода.
32. Пружинный штифт 5x22 мм.
33. Вилка переключения 1-й и 2-й передач.
34. Вилка переключения 3-й и 4-й передач.
35. Вилка переключения 5-й передачи и заднего хода.
36. Масляный желоб.
37. Стопорное кольцо.
38. Регулировочная прокладка осевого давления.
39. Маслонаправляющая пластина.
40. Шайба 10 мм.
41. Болт вала промежуточной передачи заднего хода 54 Н·м.
42. Кронштейн коробки передач В.
43. Вентиляционное отверстие.
44. Кронштейн коробки передач А.
45. Выключатель фонарей заднего хода 25 Н·м.
46. Шайба 14 мм.
47. Пробка 16 мм 29 Н·м.
48. Пробка 32 мм 25 Н·м.
49. Сальник 40x62x9 мм.
50. Стальной шарик 5/16 дюйма (0,8 мм).
51. Пружина 30 мм.
52. Шайба 12 мм.
53. Установочный болт 22 Н·м.
54. Пробка сливного отверстия 39 Н·м.
55. Шайба.
56. Пробка маслоналивного отверстия.
57. Шайба.
58. Картер коробки передач.
59. Прокладка 80 мм.
60. Вал головки переключения передач.
61. Замок.
62. Головка переключения.
63. Кронштейн рычага переключения.
64. Рычаг выбора передач.
65. Возвратная пружина рычага выбора передач.
66. Прокладка 10 мм.
67. Шайба 10 мм.
68. Втулка замка.
69. Пружинный штифт 3x16 мм.
70. Пружинящая шайба 8 мм.
71. Заменяемая деталь
72. Пружина 25,6 мм.
73. Магнит.
74. Картер сцепления.
75. Сальник 14x25x18 мм.
76. Тяга переключения передач.
77. Дифференциал в сборе.
78. Чехол тяги переключения передач.
79. Маслонаправляющая пластина.
80. Игольчатый подшипник 33x42x25.
81. Прижимная пластина шарикоподшипника.
82. Стопорная шайба.
83. Промежуточный вал.
84. Регулировочная шайба осевого давления.
85. Игольчатый подшипник 37x42x25 мм.
86. Шестерня первой передачи.
87. Амортизатор трения.
88. Стопорное кольцо синхронизатора.
89. Пружина синхронизатора.
90. Ступица синхронизатора 1-й и 2-й передач.
91. Шестерня задней передачи.
92. Кольцо синхронизатора.
93. Амортизатор трения.
94. Проставка.
95. Игольчатый подшипник 42x47x24 мм.
96. Шестерня второй передачи.
97. Шестерня третьей передачи.
98. Шестерня четвертой передачи.
99. Шестерня пятой передачи.
100. Игольчатый подшипник.
101. Шарикоподшипник.
102. Пружинящая шайба.
103. Контргайка 108 - 0 -108 Н·м.
104. Кронштейн выпускного патрубка.
105. Крепление провода выключателя фонарей заднего хода.
